LELY WELGER RP 245 Manuel De Service page 99

Figure 111
12
10
Figure 112
Figure 113
WELGER RP 245
5
11
15

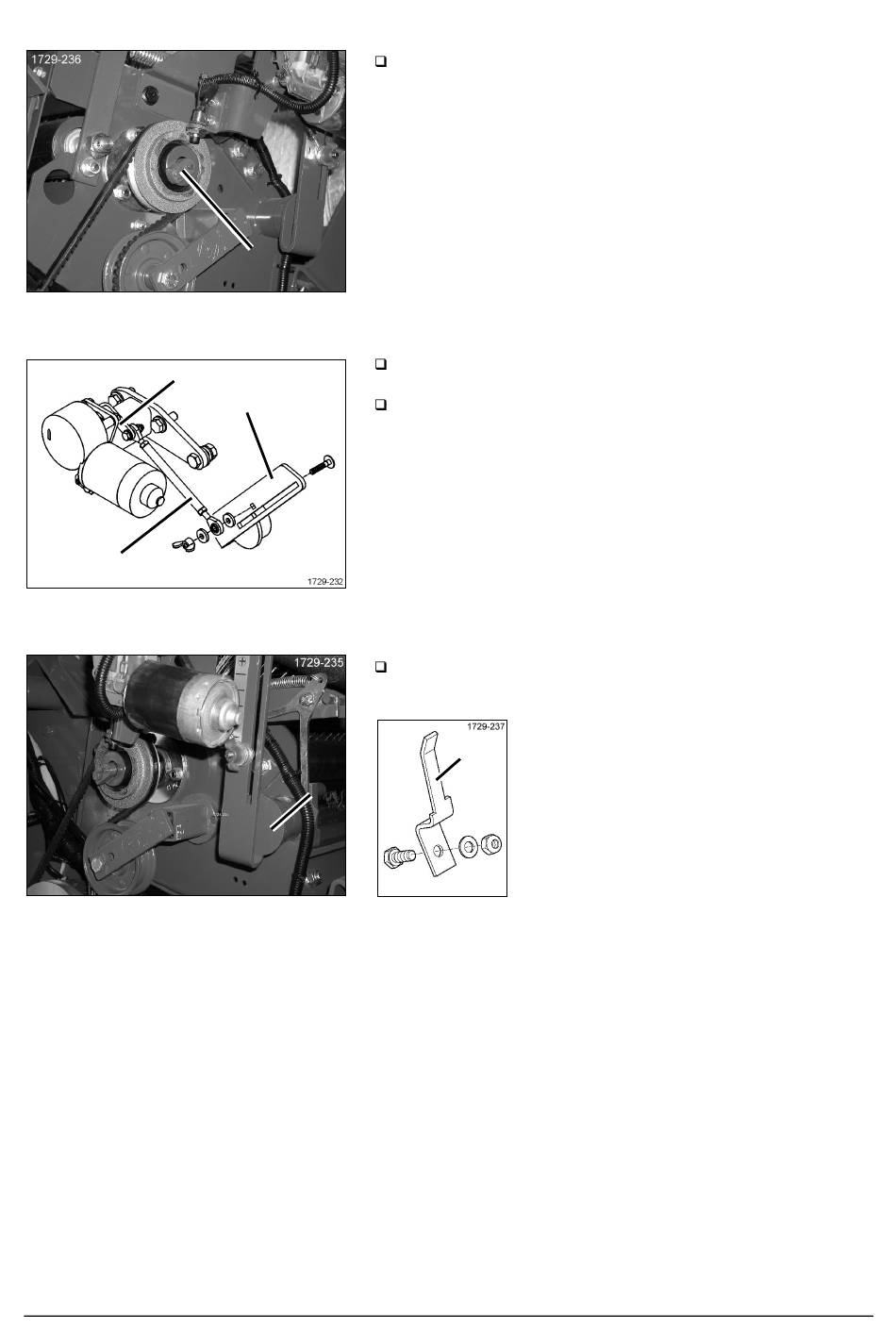

(Figure 111) Démonter l'occulteur [5] du capteur.
(Figure 112) Démonter la bielle d'origine [10] (longueur env.
105 mm) du trou carré du levier de commande [11].
Démonter la bielle d'origine [10] (longueur env. 105 mm) de
l'excentrique [12] du moteur du filet.
(Figure 113) Démonter la tôle de butée [15].
15
91
