7.3. Rentrée/Sortie du système de coupe
7.3.1. Généralités
Dans les pages suivantes, il est question des états „couteaux
en position de coupe" et „couteaux en position de repos". Voici
la définition de ces états :
• „Couteaux en position de coupe" signifie :
Les couteaux sont complètement sortis de la tôle de fond (
• Figure 58). Le produit de récolte amené par la machine est
coupé par les couteaux en saillie.
• „Couteaux en position de repos" signifie :
Les couteaux sont complètement rentrés dans la tôle de
fond (Figure 59). Le produit de récolte amené par la
machine n'est pas découpé par les couteaux qui sont
rentrés.

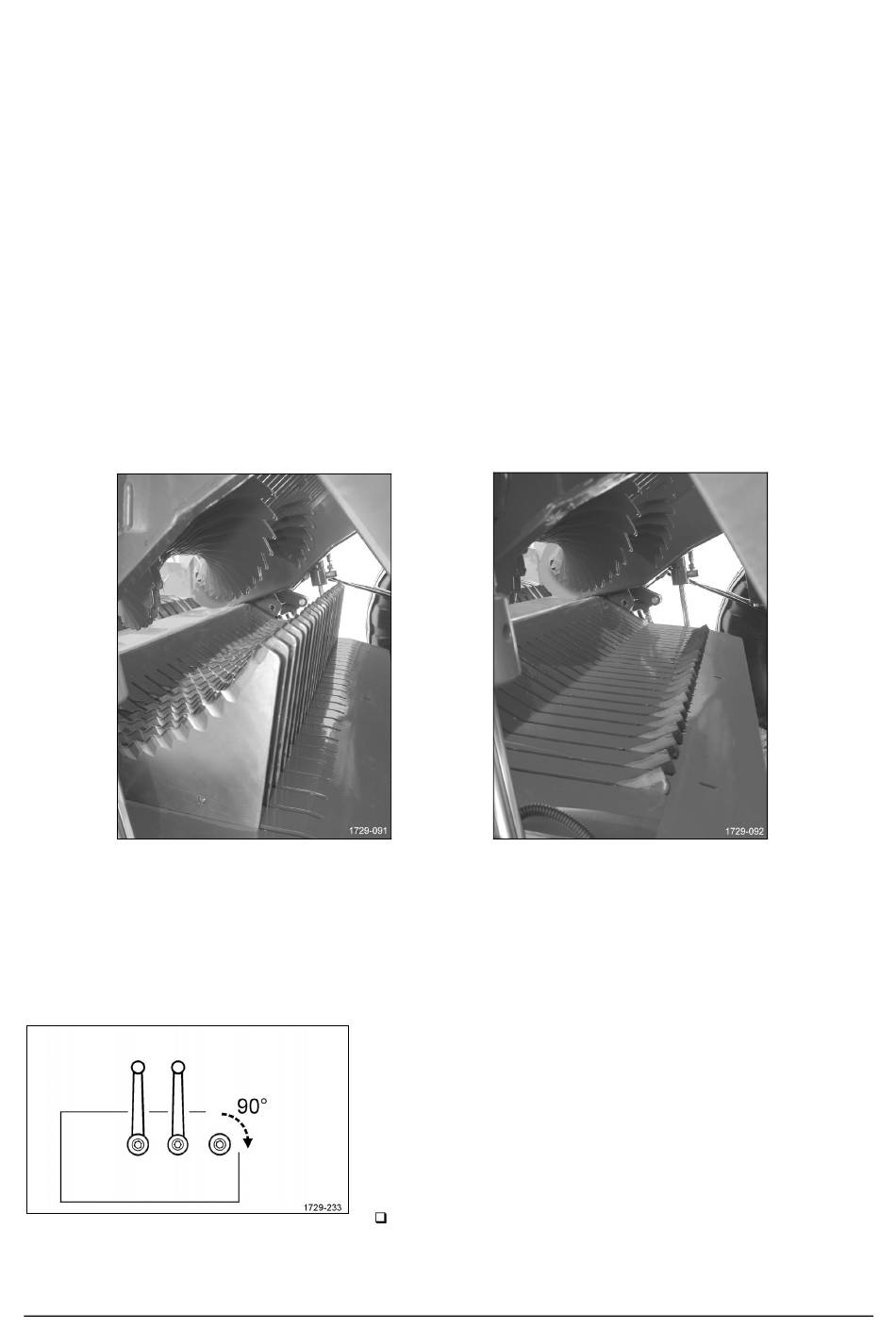

Figure 58
(Photos tôle de fond ouverte)
7.3.2. Avant la mise en service : ouvrir la soupape
hydraulique
Appareil de commande BCE
Pour le transport, la tôle de fond a été bloquée de manière
hydraulique, c'est-à-dire que la soupape de la tôle de fond
située sur le bloc de commande hydraulique a été fermée. (cf.
aussi : chapitre 7.4. Verrouillage du fond de canal pivotant .)
Avant la mise en service : ouvrir la soupape hydraulique.
A l'aide d'un outil adapté : régler le robinet à boisseau
sphérique 90° droit en le tournant dans le sens horaire
(Figure 60).
Figure 59
couteaux en position de repos
