Trix 22575 Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
D
GB
F
NL

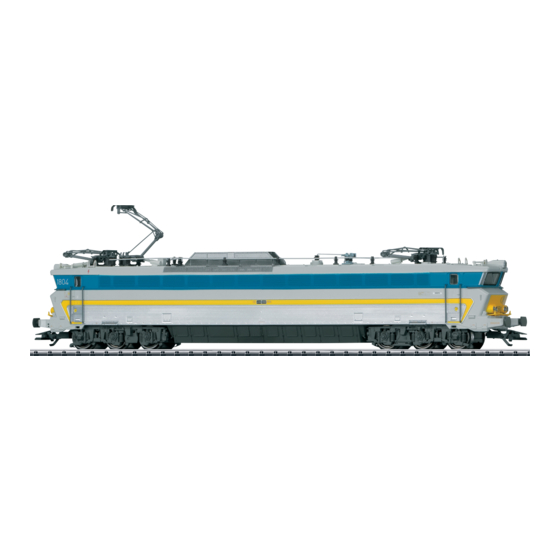

Modell der Elektrolokomotive Serie 1800
USA
22575

Publicité

Table des Matières
loading

Manuels Connexes pour Trix 22575

Sommaire des Matières pour Trix 22575

  • Page 1 Modell der Elektrolokomotive Serie 1800 22575...

  • Page 3: Table Des Matières

    Seite Sommaire : Page Inhaltsverzeichnis: Informationen zum Vorbild Informations concernant la locomotive réelle Remarques importantes sur la sécurité Sicherheitshinweise Wichtige Hinweise Information importante Multiprotokollbetrieb Mode multiprotocole Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Page Pagina Table of Contents:...

  • Page 4: Informationen Zum Vorbild

    Informationen zum Vorbild Information about the prototype Nach verschiedenen Versuchen mit den von den BB 9400 ab- After different attempts with the BB 30001 and 30002 geleiteten Prototyp-Lokomotiven BB 30001 und 30002 (früher (designated earlier as road nos. 26001 and 26002) prototype als 26001 und 26002 immatrikuliert), beschloss die SNCF eine locomotives developed from the BB 9400, the SNCF decided Lokomotive zu bauen, die unter 4 verschiedenen Spannungen...
  • Page 5 Informations concernant le modèle réel Informatie over het voorbeeld Après différents essais menés sur les locomotives proto- Na verschillende proeven met de van de BB 9400 afgeleide types BB 30001 et 30002 (autrefois appelées 26001 et 26002) prototype locomotieven BB 30001 en 30002 (vroeger als dérivées des BB 9400, la SNCF décide de construire une mo- 26001 en 26002 ingeschreven), besloot de SNCF een locomo- trice capable de circuler sous quatre tensions différentes,...

  • Page 6: Sicherheitshinweise

    Sicherheitshinweise • Der volle Funktionsumfang ist nur unter Trix Systems, DCC und unter mfx verfügbar. • Die Lok darf nur mit einem dafür bestimmten Betriebssys- • Eingebaute, fahrtrichtungsabhängige Stirnbeleuchtung. tem eingesetzt werden. Im Digitalbetrieb schaltbar. • Analog max. 15 Volt =, digital max. 22 Volt ~. • Befahrbarer Mindestradius 360 mm. • Die Lok darf nur aus einer Leistungsquelle versorgt werden. Multiprotokollbetrieb • Beachten Sie unbedingt die Sicherheitshinweise in der Analogbetrieb Bedienungsanleitung zu Ihrem Betriebssystem. Der Decoder kann auch auf analogen Anlagen oder Gleis- • Für den konventionellen Betrieb der Lok muss das An-...
  • Page 7 Hinweis: Beachten Sie, dass nicht alle Funktionen in allen mfx-Protokoll Digital-Protokollen möglich sind. Unter mfx und DCC können Adressierung einige Einstellungen von Funktionen, welche im Analog- • Keine Adresse erforderlich, jeder Decoder erhält eine Betrieb wirksam sein sollen, vorgenommen werden. einmalige und eindeutige Kennung (UID). Hinweise zum Digitalbetrieb • Der Decoder meldet sich an einer Central Station oder • Die genaue Vorgehensweise zum Einstellen der diversen Mobile Station mit seiner UID automatisch an.
  • Page 8 DCC-Protokoll • Alle Funktionen können entsprechend dem Funktions- mapping geschaltet werden. Adressierung • Weitere Information, siehe CV-Tabelle DCC-Protokoll. • Mögliche Adressen: Kurze, lange und Traktionsadresse Es wird empfohlen, die Programmierungen grundsätzlich auf • Adressbereich: dem Programmiergleis vorzunehmen. 1 – 127 (kurze Adresse, Traktionsadresse) Logische Funktionen 1 – 10239 (lange Adresse) • Jede Adresse ist manuell programmierbar. Anfahr-/Bremsverzögerung • Kurze oder lange Adresse wird über die CVs ausgewählt. • Die Beschleunigungs- und Bremszeit können getrennt • Eine angewandte Traktionsadresse deaktiviert die von einander eingestellt werden.

  • Page 9: Schaltbare Funktionen

    f0 f8 f0 - f3 f4 - f7 Schaltbare Funktionen STOP mobile station Spitzensignal / Schlusslicht rot Funktion f0 Funktion f0 Geräusch: Betriebsgeräusch — Funktion 2 Funktion f2 Funktion f2 Geräusch: Signalhorn — Funktion 3 Funktion f3 Funktion f3 ABV aus —...
  • Page 10 Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 255 PoM Bremsverzögerung 0 - 255 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil)

  • Page 11: Safety Notes

    & DCC are recognized, • Please see your authorized Trix dealer for repairs or the mfx digital protocol is taken on by the decoder. spare parts.
  • Page 12 Notes on digital operation mfx Protocol • The operating instructions for your central unit will give Addresses you exact procedures for setting the different parame- • No address is required; each decoder is given a one- ters. time, unique identifier (UID). • The setting done at the factory does not permit operation • The decoder automatically registers itself on a Central with opposite polarity DC power in the braking block. Station or a Mobile Station with its UID. If you want this characteristic, you must do without • Name set at the factory: SERIE 1804 SNCB conventional DC power operation (CV 29/Bit 2 = 0).
  • Page 13 DCC Protocol • See the CV description for the DCC protocol for additional information. Addresses We recommend that in general programming should be • Possible addresses: short, long, and m.u. address done on the programming track. • Address range: Logic Functions 1 – 127 (short address, m.u. address) 1 – 10239 (long address) Acceleration / Braking Delay • Every address can be programmed manually.
  • Page 14 f0 f8 f0 - f3 f4 - f7 Controllable Functions STOP mobile station Headlights / Red marker light Function f0 Function f0 Sound effect: Operating sounds — Function 2 Function f2 Function f2 Sound effect: Horn — Function 3 Function f3 Function f3 ABV off —...
  • Page 15 Discription DCC Value Factory-Set Address 1 - 127 PoM Minimum Speed 0 - 255 PoM Acceleration delay 0 - 255 PoM Braking delay 0 - 255 PoM Maximum speed 0 - 255 Factory Reset / Manufacturer Recognition PoM Functions F1 - F8 in analog operation 0 - 255 PoM Functions F9 - F15 and lights in analog operation 0 - 255...

  • Page 16: Remarques Importantes Sur La Sécurité

    Remarques importantes sur la sécurité • Elimination : www.maerklin.com/en/imprint.html • L’intégralité des fonctions est disponible uniquement en • La locomotive ne peut être utilisée qu‘avec le système exploitation Trix Systems, DCC et mfx. d‘exploitation indiqué. • Feux de signalisation s‘inversant selon le sens de mar- • Analogique max. 15 Volt =, digital max. 22 Volt ~. che; feux commutables en exploitation digital. • La locomotive ne peut pas être alimentée électriquement • Rayon minimal d’inscription en courbe 360 mm. par plus d‘une source de courant à la fois. • Il est impératif de tenir compte des remarques sur la Mode multiprotocole sécurité...
  • Page 17 protocole numérique mfx. Protocole mfx Indication : remarquez que toutes les fonctions ne peuvent Adressage pas être actionnées dans tous les protocoles numériques. • Aucune adresse n’est nécessaire, le décodeur reçoit tou- Sous mfx et sous DCC, il est possible de procéder à tefois une identification unique et non équivoque (UID). quelques paramétrages de fonctions devant être actives • Avec son UID, le décodeur indique automatiquement dans le cadre de l’exploitation analogique.
  • Page 18 Protocole DCC avec ceux de l’appareil de commande. • Toutes les fonctions peuvent être commutées en fonction Adressage du mappage des fonctions (voir le descriptif des CVs). • Adresse possibles: Courtes, longues et adresses de traction • Pour toute information complémentaire, voir le tableau • Catégorie d’adresse : des CVs, protocole DCC. 1 à 127 (adresses courtes, adresses de traction) Il est recommandé, de réaliser la programmation, fonda- 1 à...

  • Page 19: Fonctions Commutables

    f0 f8 f0 - f3 f4 - f7 Fonctions commutables STOP mobile station Fanal / Feu de fin de convoi rouge activé Fonction f0 Fonction f0 Bruitage : Bruit d’exploitation — Fonction 2 Fonction f2 Fonction f2 Bruitage : trompe, signal —...
  • Page 20 Affectation DCC Valeur Parm. Usine Adresse 1 - 127 PoM Vitesse minimale 0 - 255 PoM Temporisation d‘accélération 0 - 255 PoM Temporisation de freinage 0 - 255 PoM Vitesse maximale 0 - 255 Réinitialisation d’usine/identification du fabricant PoM Fonctions F1 - F8 en mode analogique 0 - 255 PoM Fonctions F9 - F15 et éclairage en mode analogique 0 - 255...

  • Page 21: Veiligheidsvoorschriften

    DCC herkend, dan wordt het mfx signaal door de decoder garantiebewijs. overgenomen. • Afdanken:www.maerklin.com/en/imprint.html Opmerking: let er op dat niet alle functies in alle digitaal- • De volledige toegang tot alle functies is alleen mogelijk protocollen mogelijk zijn. Onder mfx of DCC kunnen enkele met Trix Systems, DCC of met mfx bedrijf.
  • Page 22 instellingen, welke in analoogbedrijf werkzaam moeten zijn, Mfx-protocol ingesteld worden. Adressering Aanwijzingen voor digitale besturing • Een adres is niet nodig, elke decoder heeft een éénmalig • Het op de juiste wijze instellen van de diverse parame- en éénduidig kenmerk (UID). ters staat beschreven in de handleiding van uw digitale • De decoder meldt zich vanzelf aan bij het Central Station Centrale. of Mobile Station met zijn UID. • Het bedrijf met tegengepoolde gelijkspanning in de afrem- • Naam af de fabriek: SERIE 1804 SNCB sectie is met de fabrieksinstelling niet mogelijk.
  • Page 23 DCC-protocol geschakeld worden (zie CV-beschrijving). • Voor verdere informatie, zie de CV-tabel DCC-protocol. Adressering Het is aan te bevelen om het programmeren alleen op het • Mogelijke adressen: kort, lang en tractieadres programmeerspoor uit te voeren. • Adresbereik: Fysieke functies 1 – 127 (kort adres, tractieadres) 1 – 10239 (lange adres) Optrek en afremvertraging • Elk adres is handmatig programmeerbaar.

  • Page 24: Schakelbare Functies

    f0 f8 f0 - f3 f4 - f7 Schakelbare functies STOP mobile station Frontsein / Sluitlicht rood Functie f0 Functie f0 Geluid: bedrijfsgeluiden — Functie 2 Functie f2 Functie f2 Geluid: signaalhoorn — Functie 3 Functie f3 Functie f3 ABV uit —...
  • Page 25 Betekenis Waarde DCC Af fabriek Adres 1 - 127 PoM Minimale snelheid 0 - 255 PoM Optrekvertraging 0 - 255 PoM Afremvertraging 0 - 255 PoM Maximumsnelheid 0 - 255 Fabrieksinstelling/fabriekherkenning PoM functies F1 - F8 in analoogbedrijf 0 - 255 PoM functies F9 - F15 en licht in analoogbedrijf 0 - 255 Uitgebreld adres (bovenste gedeelte)
  • Page 35 1 Hörner, Senkantr. E262 585 Hinweis: Einige Teile werden nur ohne oder mit anderer 2 Schraube E786 750 Farbgebung angeboten. 3 Einholm Stromabnehmer E146 643 Teile, die hier nicht aufgeführt sind, können nur im Rahmen 4 Einholm Stromabnehmer E146 645 einer Reparatur im Märklin-Reparatur-Service repariert 5 Einholm Stromabnehmer E146 644...
  • Page 36 If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 275351/0716/Sm1Cl Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
