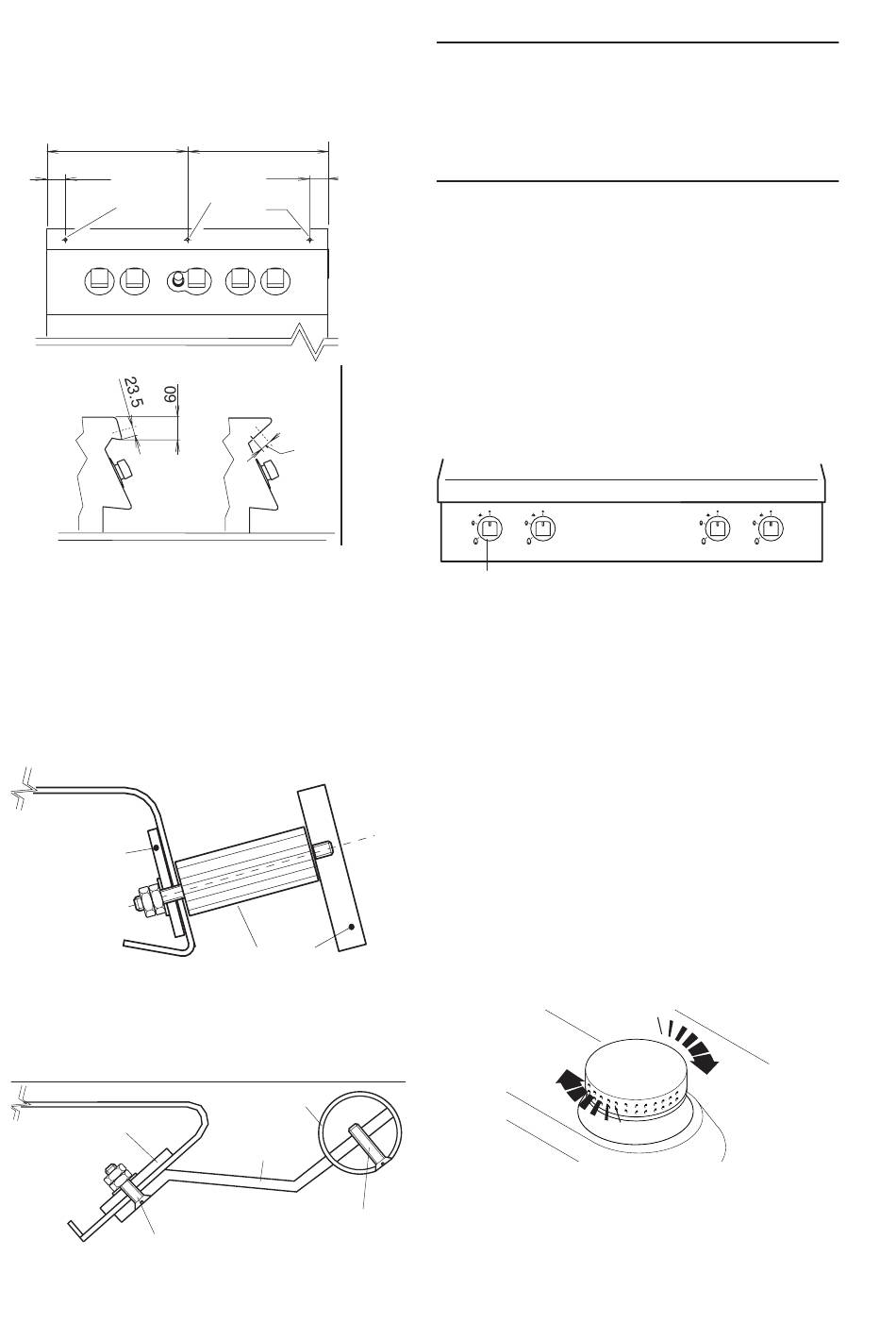

8. MAIN COURANTE
Les appareils Marine sont équipés en façade d'une main-
courante à l'avant qui peut être montée en perçant la tablette
selon le schéma suivant :
=
52.5
A
8.1. INSTALLATION DE LA MAIN COURANTE
8.1.1 PRÉPARATION POUR L'INSTALLATION DE
L'ACCESSOIRE
• Préparer les appareils en perçant le bord du plan (faire
des trous d'un ø 6) aux points « A ». Pour les appareils de
1200 mm et de 1600 mm, percer également au point « B ».
8.1.2 MAIN COURANTE ZANUSSI/OEM
• Visser les supports « S » sur la main courante « C » et les
introduire au niveau des trous réalisés.
• Enfiler la plaque de renfort "R" et fixer les supports « S »
avec des écrous et une rondelle.
R
8.1.3 MAIN COURANTE ELECTROLUX
• Fixer les supports « A » au bord du plan au niveau des
trous effectués avec la vis « B », la plaque « C », les écrous
et la rondelle, comme indiqué sur la figure.
• Enfiler la main courante « D » sur le support « A » et la
bloquer à l'aide de la vis « E », comme indiqué sur la figure.
C
B
68
=
52.5
B
A
A
32.6
1a
C
S
D
A
E
V. INSTRUCTIONS DESTINÉES
À L'OPÉRATEUR CHARGÉ DE
L'UTILISATIONCOURANTE DE
LA MACHINE
1. UTILISATION DE LA TABLE DE
CUISSON
1.1 MODÈLES À GAS
Allumage des brûleurs de la table de cuisson
La manette de commande du robinet a 4 positions
d'utilisation :
V
position « éteint »
C
allumage veilleuse gaz
A
flamme max..
B
flamme min.
H
Allumage
• Appuyer sur la manette « H » et la tourner dans la position
"allumage veilleuse gaz".
Appuyer à fond sur la manette et approcher
simultanément une petite flamme à la veilleuse gaz pour
obtenir l'allumage. Maintenir la pression sur la manette
pendant 20 secondes environ ; une fois relâchée, la petite
flamme veilleuse gaz doit rester allumée. Si ce n'est pas
le cas, répéter l'opération.
• Pour allumer le brûleur principal, tourner la manette de
la position « allumage veilleuse gaz » à la position
"flamme maximum".
• Pour obtenir le minimum, tourner la manette de la position
« flamme maximum » à la position « flamme minimum ».
Arrêt
• Tourner la manette de la position « flamme maximum » ou «
flamme minimum » à la position « allumage veilleuse gaz ».
• Pour éteindre la veilleuse gaz, appuyer partiellement sur
la manette et la tourner en position « éteint ».
REMARQUE : le positionnement incorrect des couvercles
de brûleur peut créer des problèmes lors de la combustion.
1c
• Avant d'allumer les brûleurs, vérifier que les chapeaux
sont tournés jusqu'à la position d'arrêt.
Attention : ne pas utiliser de plaques radiantes ou de grils
sur des brûleurs d'un ø de 100 mm.
A
