9.2 INFORMATIONS POUR LES REPARATIONS
Voici quelques indications pour le technicien qui
concernent l'accès aux parties mécaniques du
poêle. Procéde de la façon suivante ( voir fig.14):

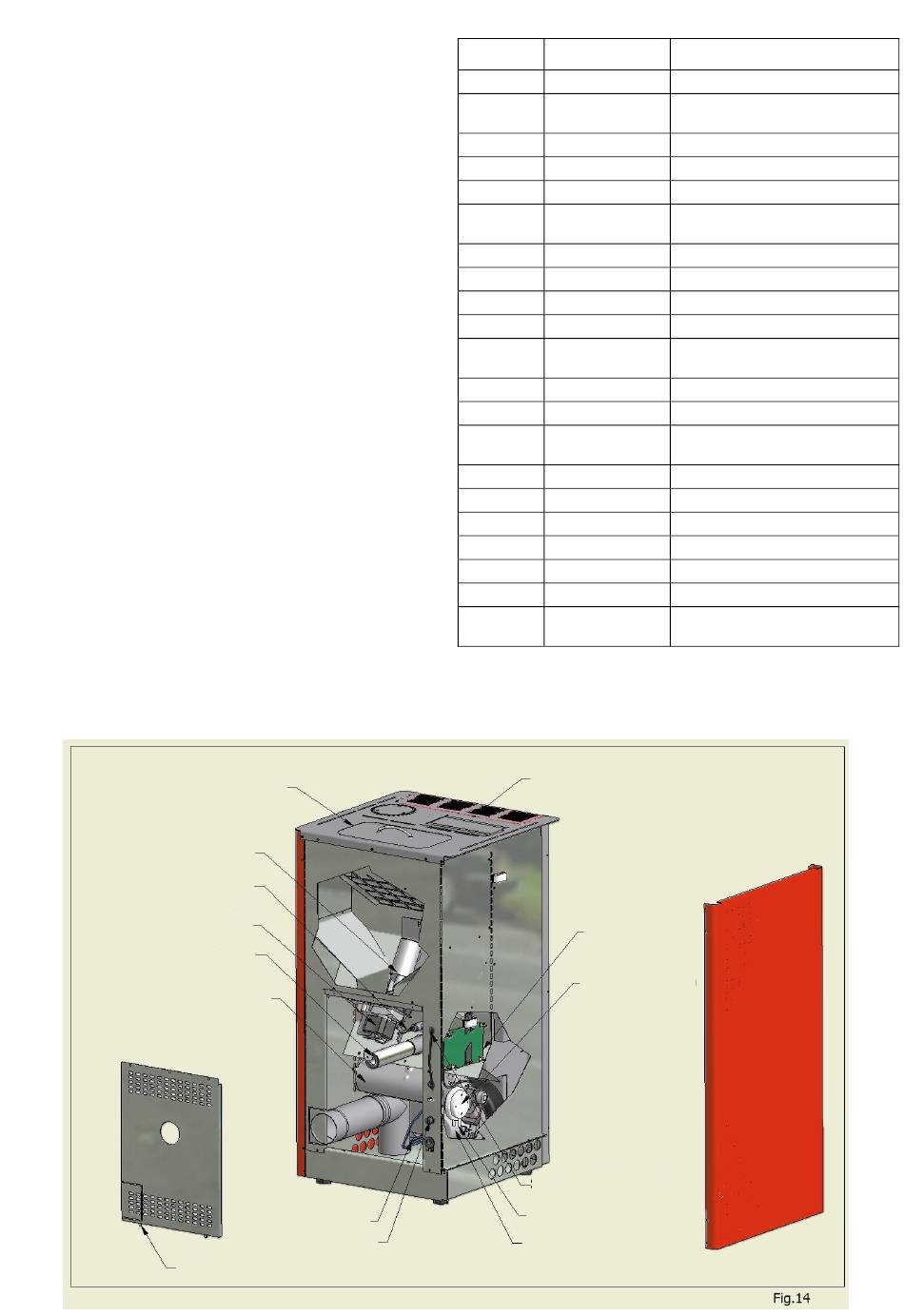

 En dévissant le panneau d'inspection
postérieur, on a accès aux composants suivants:
motoréducteur (3),
ventilateur d'ambiance (8), aspirateur fumées
(7), sonde d'ambiance (10), sonde fumées (9),
réarmement manuel (6), carte électronique (1),
pressostat (4).
 Pour remplacer et/ou nettoyer la vis
d'archimède de charge, dévisser les trois
boulons du motoréducteur (3) et l'enlever,
dévisser les deux vis sous le motoréducteur de
la vis d'archimède, enlever la protection des
mains à l'intérieur du réservoir, puis dévisser le
boulon interne de la vis d'archimède ; pour le
remontage procéder dans le sens contraire.
COUVERCLE RESERVOIR
VIS D'ARCHIMEDE
D'ALLUMAGE (5)
MOTOREDUCTEUR (3)
BOUCHON AVEC REGLAGE
D'AMBIANCE (8)
PANNEAU D'INSPECTION
bougie d'allumage
BOUGIE
VENTILATEUR
SONDE FUMEE (9)
REARMEMENT MANUEL
9.3 PIECES DE RECHANGE
REF
1
2
3
(5),
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Les données indiquées ci-dessous sont indicatives et non
contraignantes. Le fabricant se réserve la faculté d'apporter
toute modification que ce soit afin d'améliorer les
performances.
TUYAU SILICONE (11)
ASPIRATEUR FUMEE (7)
(6)
CODE DESCRIPTION
COM0231 CARTE ELECTRONIQUE
COM0241 CARTE PANNEAU DES
COMMANDES
COM0232 MOTOREDUCTEUR MR9 11 5RPM
COM0233 PRESSOSTAT S.0380023
COM0234 RESISTANCE ALLUMEUR
COM0235 THERMOSTAT A REARMEMENT
MANUEL
COM0259 ASPIRATEUR AACO
COM0236 ASPIRATEUR EBM
COM0268 VENTILATEUR TGA60/300
COM0239 THERMOCOUPLE SONDE FUMEE
COM0238 THERMORESISTANCE
D'AMBIANCE
COM0401 TUYAU SILICONE 7X4X400
VAN4422 FAIENCE RECOURBEE 382X228
VAN0898 PANNEAU METALLIQUE
RECOURBE 387X912
VAN0210 VERRE CERAMIQUE 295x295
AID0690 CREUSET DU BRASERO
AID0604 GRILLE INTERNE CREUSET
COM0244 JOINT SIL. PORTE DU FEU
SOL0206 CHEVILLE PIVOTANTE X
POIGNEE
PANNEAU DES COMMANDES (2)
CARTE
ELECTRONIQUE
(1)
PRESSOSTAT (4)
SONDE D'AMBIANCE (10)
