- Page 1 Fiche Technique PELLBOX SCF...
-
Page 2: Table Des Matières

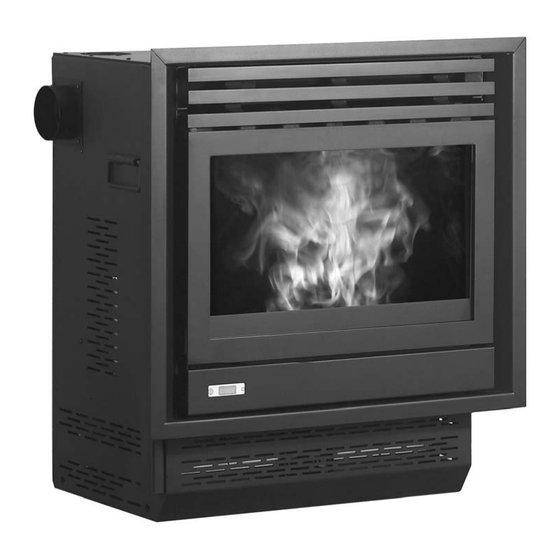

INFORMATIONS POUR LA SÉCURITÉ • L’insert PELLBOX SCF a été conçu pour chauffer le local dans lequel il est installé par irradiation et grâce au mouvement de l’air sortant des grilles frontales, avec la possibilité de chauffer la pièce contiguë à travers le mouvement de l’air qui sort de la bouche placée sur le côté... -
Page 3: Principe De Fonctionnement, Notes Combustible
Pour NE PAS compromettre le bon fonctionnement de l’insert, il est indispensable de NE PAS y brûler autre chose. L’emploi d’autres matériaux (bois compressé), détectable par des analyses de laboratoire, entraîne l’invalidation de la garantie. EdilKamin a conçu, testé et programmé ses inserts pour leur permettre de garantir leurs meilleures performances avec des pellets ayant les caractéristiques suivantes: diamètre: 6 millimètres... -
Page 6: Données Techniques, Schéma Électrique
CARACTÉRISTIQUES CARACTÉRISTIQUES THERMOTECHNIQUES ÉLECTRIQUES Capacité réservoir 230V 10% 50 ac +/- Alimentation Rendement > 90 Puissance moyenne absorbée Puissance utile min/max 3/10 Puissance absorbée en phase Autonomie min/max 11/23 d’allumage Consommation combustible (min/max) 1,1/2,2 kg/h Fréquence télécommande infrarouge (de série) Volume de chauffe min/max 80/280 Protection sur alimentation... -
Page 7: Dimensions Et Entraxes Trous
ENCOMBREMENTS (fig. 1) Sortie fumées Sortie air chaud 117,5 (hauteur maximum) 92,5 (hauteur minimum) A: vue postérieure B: vue frontale C: vue latérale D: vue du haut... -
Page 8: Montage Et Installation (Sav)
MONTAGE ET INSTALLATION (SAV - service après-vente agréé) Pour tout ce qui n’est pas expressément indiqué, dans chaque pays, faire référence aux normes locales. En Italie, faire référence à la norme UNI 10683/2005, ainsi qu’aux éventuelles indications régionales ou des ASL. En cas d’installation dans des copropriétés, demander au préalable l’avis du syndic. - Page 9 INSTALLATIONS POSSIBLES (fig. 2) A: carneau interne jusqu’au toit B: carneau en maçonnerie externe C: carneau en maçonnerie interne D: carneau en acier double paroi externe (pour l’installation suivante il est nécessaire que le carneau soit entièrement à double paroi bien calorifugé) présence de grilles de recirculation de l’air (36 x 9 cm) fournies frontalement et/ou sur le côté...
- Page 10 POSITIONNEMENT ET CANALISATION DE L’AIR (fig. 3) Sortie air chaud dans la pièce adjacente ou dans la même pièce Sortie air chaud par la grille frontale Goulotte pour raccordement canalisation dans la pièce adjacente ou dans la même pièce NOTA BENE: METTRE GRILLE (C) SUPPLÉMENTAIRE DE RECIRCULATION AIR...
- Page 11 être effectuées à la fin de l’essai, si son résultat a été positif. Par conséquent, Edilkamin ne répond pas des frais conséquents aux interventions aussi bien de démolition que de reconstruction, même si ceux-ci sont dus aux travaux de remplacement d’éventuelles pièces défectueuses de la cheminée.
-
Page 12: Interface
Avant l’allumage. 1°Allumage: contacter le SAV (service après-vente) de votre distributeur (pour tout renseignement, consulter le site www.edilkamin.com ou téléphoner à notre numéro vert 800.014.142), qui étalonnera votre poêle selon le type de pellets que vous utilisez et les conditions d’utilisation. - Page 13 Fonctionnement automatique avec la télécommande Appuyer sur la touche Menu pour commuter en fonctionnement automatique en réglant la température que l’on désire atteindre dans la pièce (pour régler la température de 5°C à 35°C utiliser les touches + et -) et l’insert règle la puissance de travail pour l’atteindre (POWER 3 ou la conserver POWER 1).
- Page 14 OPÉRATIONS EFFECTUABLES SEULEMENT AVEC LA TÉLÉCOMMANDE Réglage horloge Appuyer pendant 2 " sur la touche Menu pour accéder au menu Horloge/Clock. Cette touche permet de programmer l’horloge interne de la carte électronique. L’appui en succession sur la touche Menu, affiche en séquence les données suivantes pour permettre leur réglage : Jour/Day, Mois/Month, Année/ Year, Heure/ Hour, Minutes/ Minute, Jour de la semaine/Day of week.
-
Page 15: Signalisation De Réserve
NE remplacent PAS la nécessaire aspiration à froid faite par l’utilisateur avant l’allumage). SIGNALISATION DE RÉSERVE L’insert PELLBOX SCF est doté d’une fonction électronique de relèvement de la quantité de pellets qui se trouvent dans le réservoir. Le système de relèvement, intégré dans la carte électronique permet de contrôler à n’importe quel moment combien il reste d’heures et de kg avant l’épuisement des pellets. -
Page 16: Conseils En Cas D'inconvénient
CONSEILS EN CAS D’INCONVÉNIENT PROBLÈME CAUSE SOLUTIONS tableau synoptique éteint Manque de tension du réseau contrôler cordon d’alimentation est branché contrôler le fusible (sur la prise d’alimentation) télécommande inefficace Distance excessive de l’insert s’approcher du poêle Pile de la télécommande déchargée contrôler et remplacer la pile s’il y a lieu Air en sortie non chaud... - Page 17 CONSEILS EN CAS D’INCONVÉNIENT 1) No Depression (Intervient si le capteur di flux détecte un flux d’air comburant insuffisant). Le flux peut être insuffisant si la porte est ouverte, si son étanchéité n’est pas parfaite (ex. garniture), s’il y a un problème d’aspiration de l’air ou d’évacuation des fumées, ou si le creuset est encrassé, ou si le capteur de flux est sale (nettoyer à...
-
Page 18: Entretien: Ordinaire, Hebdomadaire Et Annuel (Sav)
NE JAMAIS ASPIRER LES CENDRES CHAUDES sous risque d’endommager l’aspirateur employé NETTOYAGE HEBDOMADAIRE Pellbox SCF est doté de deux inspections sur le plan du feu “A” et de deux sur le plafond du foyer “B" qui consentent d’intervenir de manière facile et efficace pour le nettoyage du conduit des fumées. -
Page 19: Options
OPTION - ALLUMAGE TÉLÉPHONIQUE À DISTANCE (code 281900) Le poêle pourra être allumé à distance, en faisant monter par le SAV (service après-vente agréé), un combinateur téléphonique sur la carte électronique (port AUX). ACCESSOIRES ADAPTÉS POUR UN NETTOYAGE EXCELLENT Bidon aspirateur GlassKamin cendres PIPPO... -
Page 20: Check List
En cas de manque d’allumage, NE PAS répéter l’allumage avant d’avoir vidé le creuset EDILKAMIN s.p.a. 20020 LAINATE (MI) – Via Mascagni, 7 Tél. +39.02.937.62.1 – Fax. +39.02.937.62.400 www.edilkamin.com - mail@edilkamin.com La société Edilkamin S.p.A. se réserve le droit de modifier sans préavis des parties du présent manuel code : 288890 3.12-07/B...
