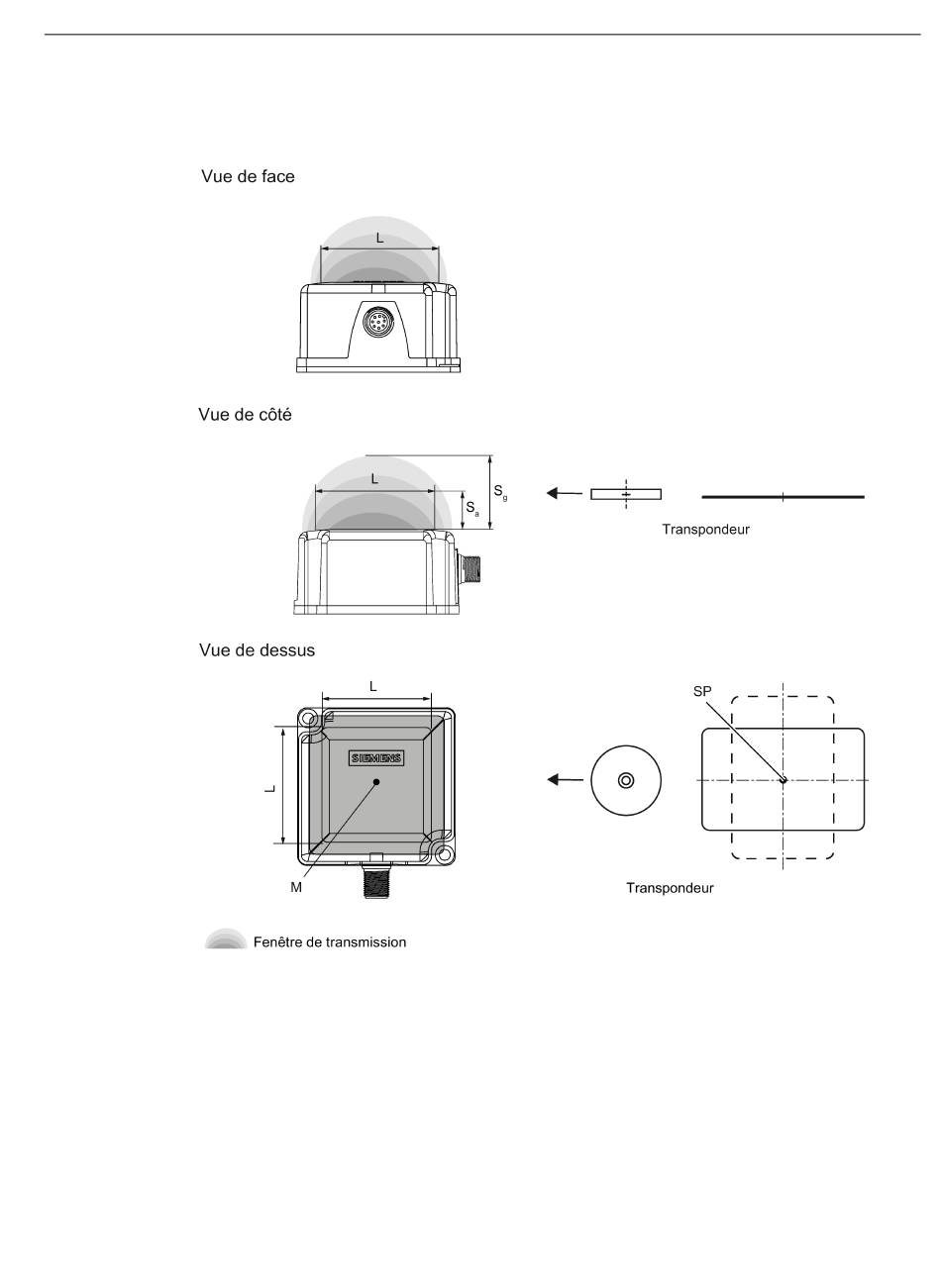

La figure ci-après représente la fenêtre de transmission des plots de lecture/écriture
SIMATIC RF240R et SIMATIC RF260R entre transpondeur et plot :
S
a
S
g
L
M
Figure 4-2
Les opérations de traitement du transpondeur sont possible dès lors que le point
d'intersection (SP) du transpondeur entre dans la zone de la fenêtre de transmission.
SIMATIC RF200
Manuel système, 07/2015, J31069-D0227-U001-A9-7718
Distance de travail entre transpondeur et plot
Portée limite (distance libre maximale entre la face supérieure du plot et le transpondeur pour
laquelle la transmission est encore tout juste possible dans des conditions normales)
Longueur d'une fenêtre de transmission
Point central du champ
Fenêtre de transmission RF240R/RF260R
Conception d'un système RF200
4.1 Principes de base de la prévision d'utilisation
27
