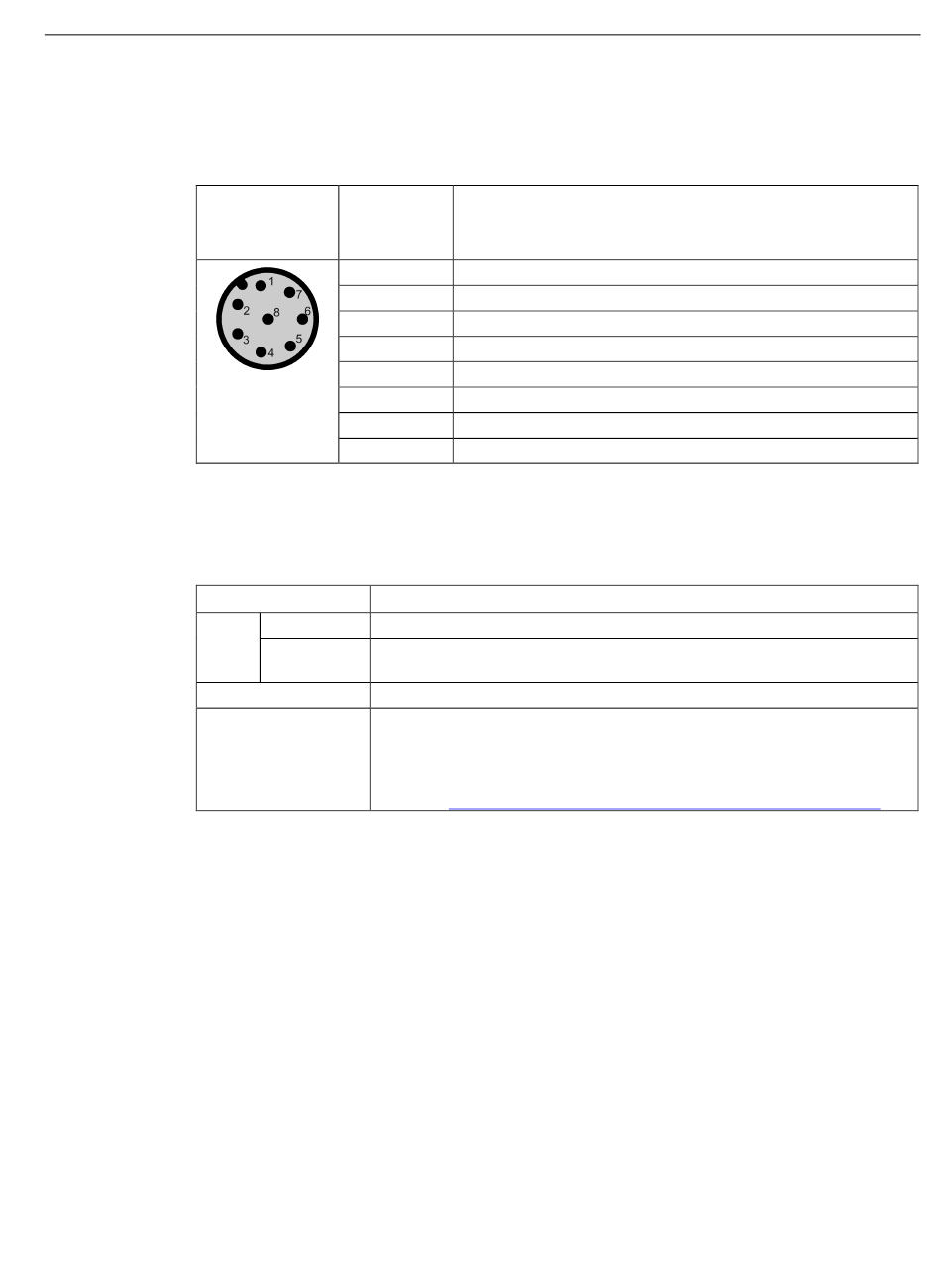

5.3.3 Affectation des broches du plot de lecture/écriture RF220R avec interface
RS422
Broche
5.3.4 Eléments de signalisation du plot de lecture/écriture RF220R
Couleur
vert
jaune
clignotement rouge
seulement en mode "avec présence".
1)
SIMATIC RF200
Manuel système, 07/2015, J31069-D0227-U001-A9-7718
Broche
M12 8 pts
côté appareil
1
2
3
4
5
6
7
8
Signification
clignotante Tension de service présente, plot non initialisé ou antenne désactivée
allumé en Tension de service présente, plot initialisé et antenne activée
permanence
Transpondeur présent
1)
Défaut, le rythme de clignotement correspond au code d'erreur selon le
tableau du chapitre Codes d'erreur. La signalisation optique de défaut n'est
réinitialisée que lorsque le paramètre de réinitialisation correspondant ("op-
tion_1 = 2") est à 1 (voir Information produit "SIMATIC RF200 jeu de com-
mandes" (https://support.industry.siemens.com/cs/us/en/view/44864850)).
Affectation
+ 24 V
- Emission
0 V
+ Emission
+ Réception
- Réception
non affectée
Terre (blindage)
Plots de lecture/écriture
5.3 SIMATIC RF220R
103
