Transpondeur
7.15 MDS D421

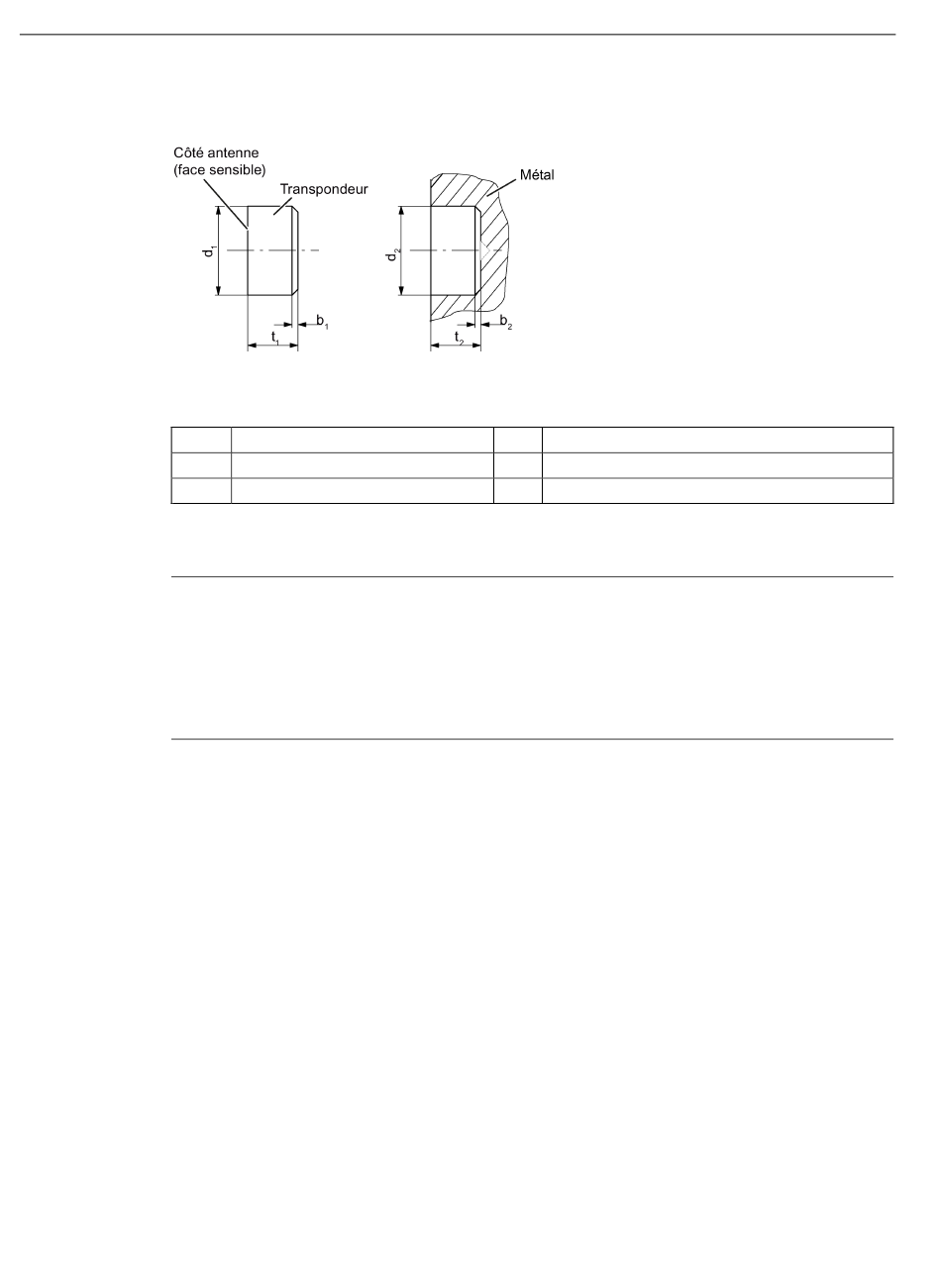

Montage de la MDS D421 affleurant dans le métal pour les outils
Figure 7-36
b
1
d
1
t
1
Toutes les dimensions en mm
Remarque
Instruction de montage
La MDS ne doit pas saillir hors de son réceptacle, elle doit être parfaitement ajustée au
contour extérieur.
Il convient de respecter les règles de montage de la MDS et les conditions d'utilisation (p.ex;
vitesse périphérique, température et utilisation de lubrifiants refroidissants).
Remarques de montage pour l'encollage
● Percer une ouverture
● Les surfaces à encoller doivent être sèches et propres, sans trace de poussière, d'huile,
de solvant ou autre
● Encoller en respectant les indications du fabricant
● Presser la MDS D421 avec la main ; l'antenne doit se trouver à l'extérieur (voir figure
"Montage de la MDS D421 affleurant dans le métal pour les outils"
● Retirer les restes de colle
● Durcir selon les indications du fabricant
● Montage de la MDS D421 affleurant dans le métal pour les outils
250
Montage de la MDS D421 affleurant dans le métal pour les outils
0,5 x 45°
10 (-0,04.. -0,13)
4,5 (-0... -0,1)
b 0,3 x 45° ou R 0,3
2
d 10 (+0,09... 0)
2
t 4,6 (+0,2... 0)
2
