Antennes
6.3 ANT 12
6.3.3
Fenêtre de transmission
L
d
S
a
S
g

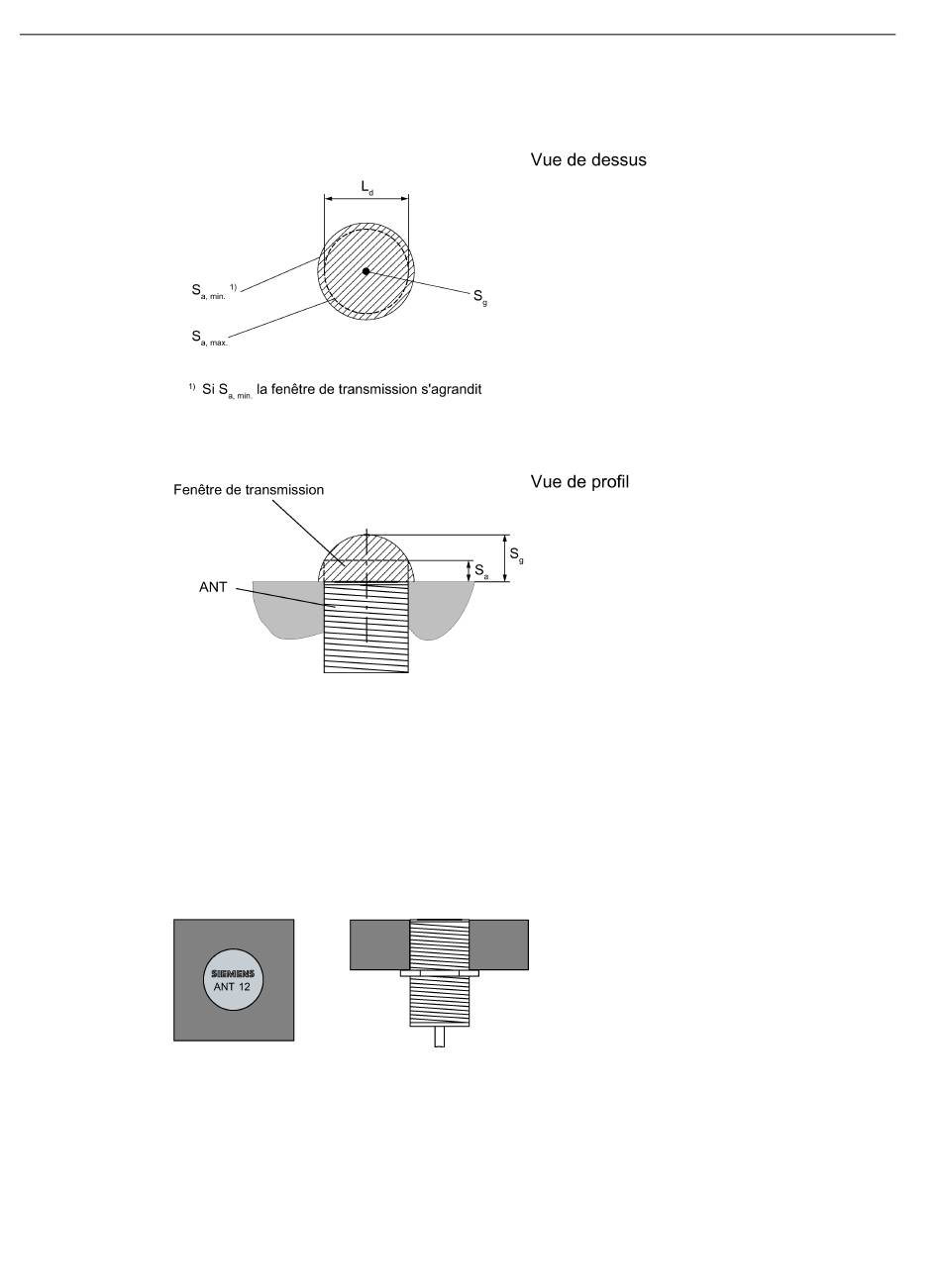

Figure 6-11
6.3.4
Montage noyable dans du métal
Figure 6-12
154
Longueur de la fenêtre de transmission (= 20 mm)
Distance de travail entre antenne et transpondeur
Portée limite (distance libre maximale entre la face supérieure de l'antenne et le transpondeur
pour laquelle la transmission est encore tout juste possible dans des conditions normales)
Fenêtre de transmission ANT 12
ANT 12 monté noyé dans du métal
Manuel système, 07/2015, J31069-D0227-U001-A9-7718
SIMATIC RF200
