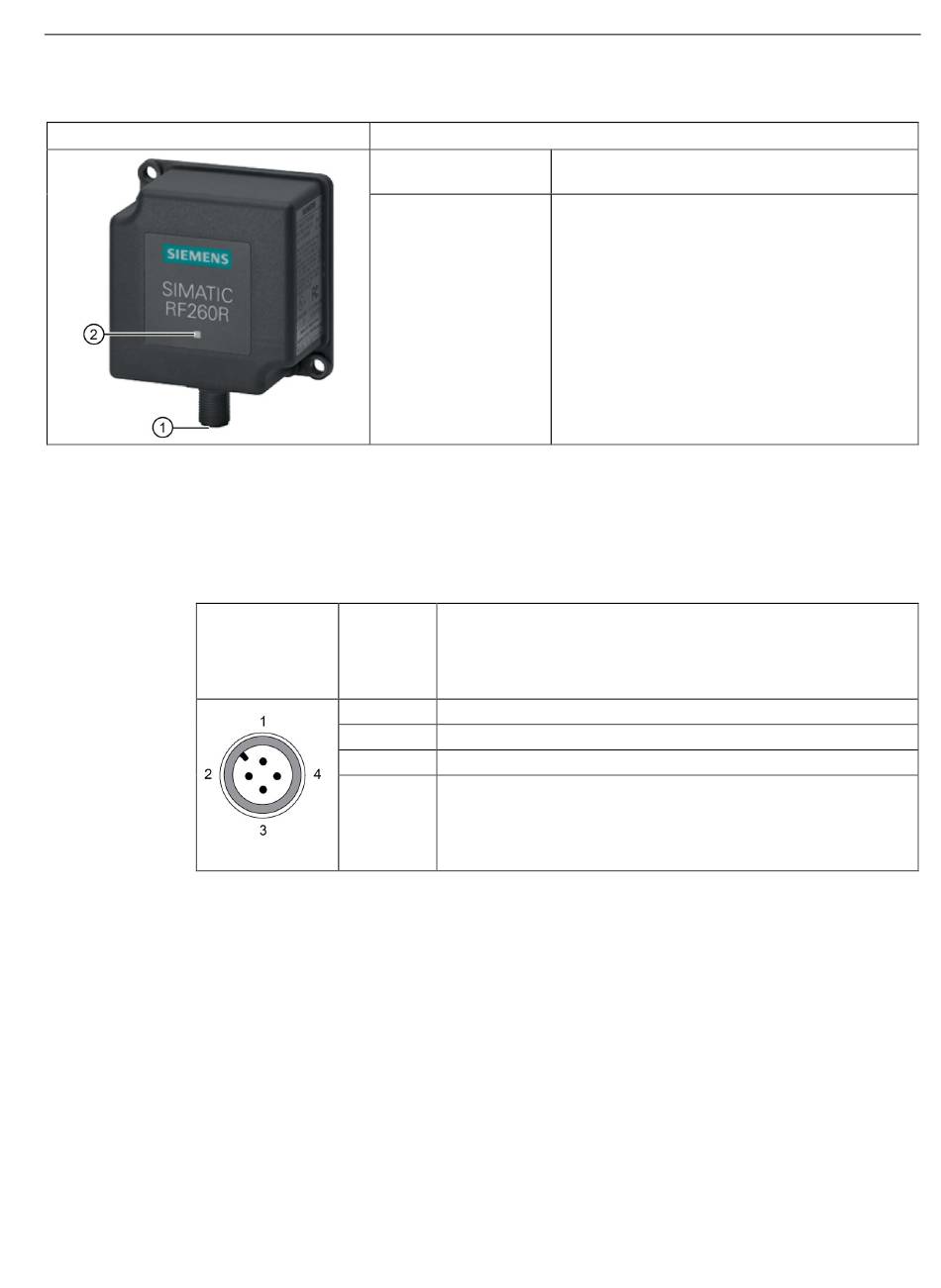

6.2 Brochage du plot de lecture/écriture RF200 avec interface IO-Link
Tableau 6- 2
Br.
Cette broche ne doit pas être utilisée.
1)
SIMATIC RF200 IO-Link V1.1
Instructions de service, 04/2017, C79000-G8977-C276-06
6.2 Brochage du plot de lecture/écriture RF200 avec interface IO-Link
Caractéristiques
Domaine d'application
Structure
Br. Affectation
M12 4 pts
côté appa-
reil
1 24 V CC
2 réservé
1)
3 GND
4 Signal de données IO-Link ou sortie TOR en mode SIO
Plots de lecture/écriture
Tâches d'identification dans des lignes de mon-
tage en environnement industriel difficile
①
Interface RF200 IO-Link
②
LED témoin
