3.
Montage

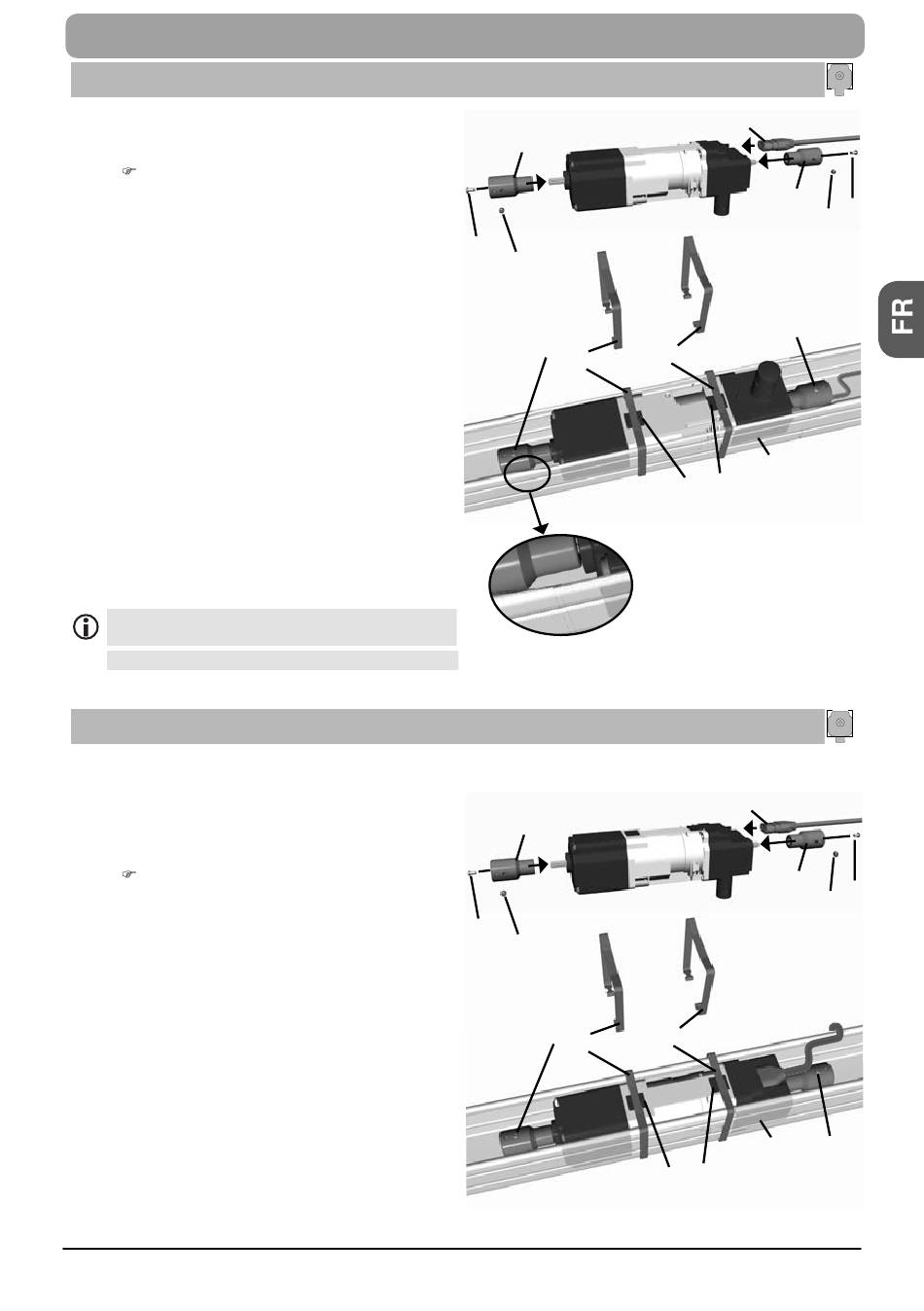

3.1. Caisson 58 x 51 mm ou 58 x 56 mm ouvert en bas
Visser les 2 adaptateurs (1) au moyen de
2 vis M3x8 (2) sur l'axe du moteur.
Couple de serrage = 1,1 Nm
Brancher le câble de raccordement (3)
sur le moteur.
Presser le bord du rail dans la zone du
moteur.
Insérer le moteur dans le caisson (4).
À l'aide des clips (5), fixer le moteur dans
le rail (4) par-dessus les bandes acou-
stiques (6).
L'axe peut être fixé dans l'adaptateur
avec une vis sans tête (7).
SI la tension des clips (5) est insuffi -
sante, il est possible de coller jusqu'à 3
bandes acoustiques (6) l'une sur l'autre.
3.2. Caisson 58 x 56 mm ouvert en haut
3.2.1.
Montage avec les clips extérieurs
Visser les 2 adaptateurs (1) au moyen de
2 vis M3x8 (2) sur l'axe du moteur.
Couple de serrage = 1,2 Nm
Brancher le câble de raccordement (3)
sur le moteur.
Insérer le moteur dans le caisson (4).
À l'aide des clips (5), fixer le moteur dans
le rail (4) par-dessus les bandes acou-
stiques (6).
L'axe peut être fixé dans l'adaptateur
avec une vis sans tête (7).
