ProMariner ProTournament elite Serie Manuel Du Propriétaire Et Guide D'installation page 30

S C H É M A S D E R A C C O R D E M E N T
55

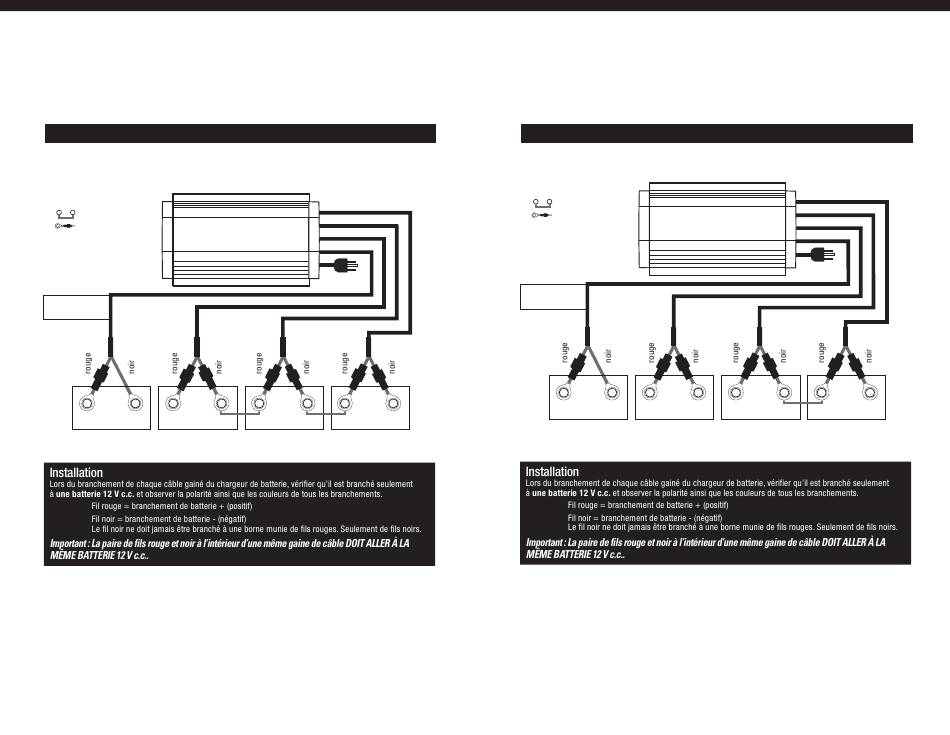

Câblage typique
Fig. 7 ProTournament360 elite Quad pour 4 batteries de 12 V
Configuration avec (3) batteries 12 V c.c. branchées avec une barrette de mise en
série, conçue pour une batterie de propulseur électrique 36 V c.c. plus une batterie
12 V c.c. de démarrage de moteur
Remarque :
Indique une barrette
de mise en série
ProTournament elite
Indique un fusible
Quad Bank
Pour la batterie du
moteur utiliser ce câble
de banc uniquement
câble 4 câble 3
_ _
bat 4 bat 3
+ +
Moteur Trois batteries 12 V c.c. branchées avec (2) barrette de mise
en série pour un propulseur électrique 36 V c.c.
Remarque 1 : Un câble de banc ne se branche pas sur plus d'une batterie
Remarque 2 : Le ProTounamentelite est conçu pour être utilisé avec les batteries des groupes
24, 27, 30 et 31
câble 2 câble 1
_ _
bat 3 bat 1
+ +
S C H É M A S D E R A C C O R D E M E N T
Câblage typique
Fig. 8 ProTournament360 elite Quad pour 4 batteries de 12 V
Configuration typique conçue pour banc 24 V c.c. de propulseur électrique / de servitude
et 2 batteries de démarrage de moteur
Remarque :
Indique une barrette
de mise en série
Indique un fusible ProTournament elite
Quad Bank
Pour la batterie du
moteur utiliser ce câble
de banc uniquement
câble 4 câble 3
_ _
bat 4 bat 3
+ +
Moteur Moteur
Remarque 1 : Un câble de banc ne se branche pas sur plus d'une batterie
Remarque 2 : Le ProTounamentelite est conçu pour être utilisé avec les batteries des groupes
24, 27, 30 et 31
56
câble 2 câble 1
_ _
bat 2 bat 1
+ +
Deux batteries 12 V c.c. branchées avec une
barrette de mise en série pour un propulseur
électrique 24 V c.c.
