Raccordement électrique
32

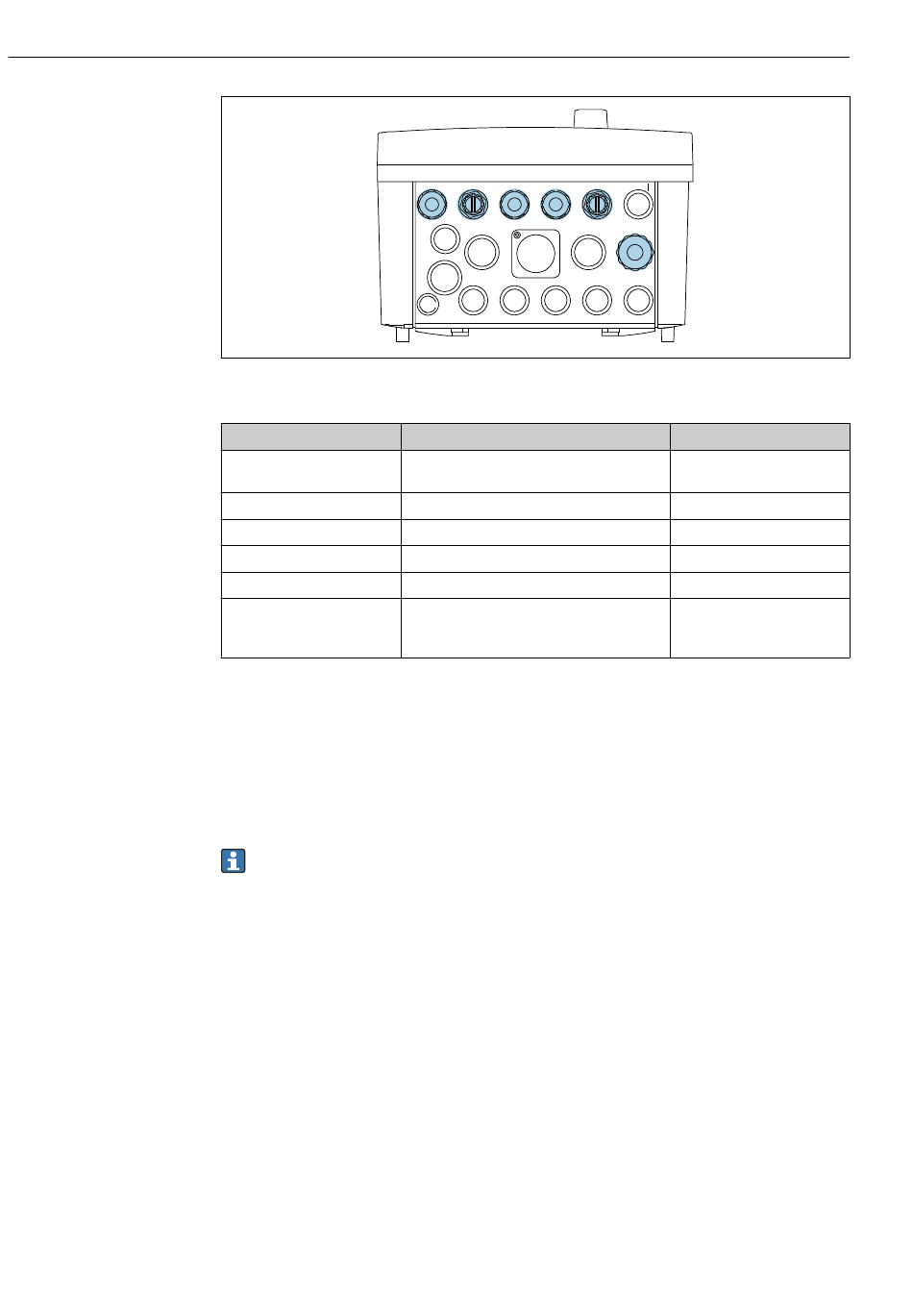

 23 Presse-étoupe de l' u nité de commande CDC90
Câblage
Tension d' a limentation de
l' u nité de commande CDC90
Ethernet
Capteur, 1er point de mesure
Capteur, 2e point de mesure
IPC
Capteur, contacteur à flotteur,
capteur de pression,
alimentation IPC
6.2.2 Modules de l'unité de commande CDC90
Modules :
• Slot 1 : module de base BASE2-E (comprend 2 entrées capteur, 2 sorties courant)
• Slots 2-3 : vides
• Slot 4 : module 2AI (2 entrées courant)
• Slots 5-6 : 2x module DIO
• Slot 7 : installation possible par la suite : module 4AO (4 sorties courant)
Les bornes ont un nom unique, ainsi déterminé :
N° slot : n° port : borne
Exemple de nom de borne :
H 5 7
6
Désignation
W11
W24
W23
W8
Liquiline Control CDC90
8
G
Affectation
H
5
6
7
8
G
Endress+Hauser
A0033181
