Intégration du système
6.5 Guide de mise en service pas à pas
PRUDENCE
Si la linéarisation est réglée sur "Direct", le groupe de paramètres OUT_SCALE doivent
être configuré en accord avec le groupe de paramètres XD_SCALE . Dans le cas contraire,
le bloc ne peut être configuré sur AUTO (ce problème de configuration est alors indiqué par
BLOCK_ERROR ).

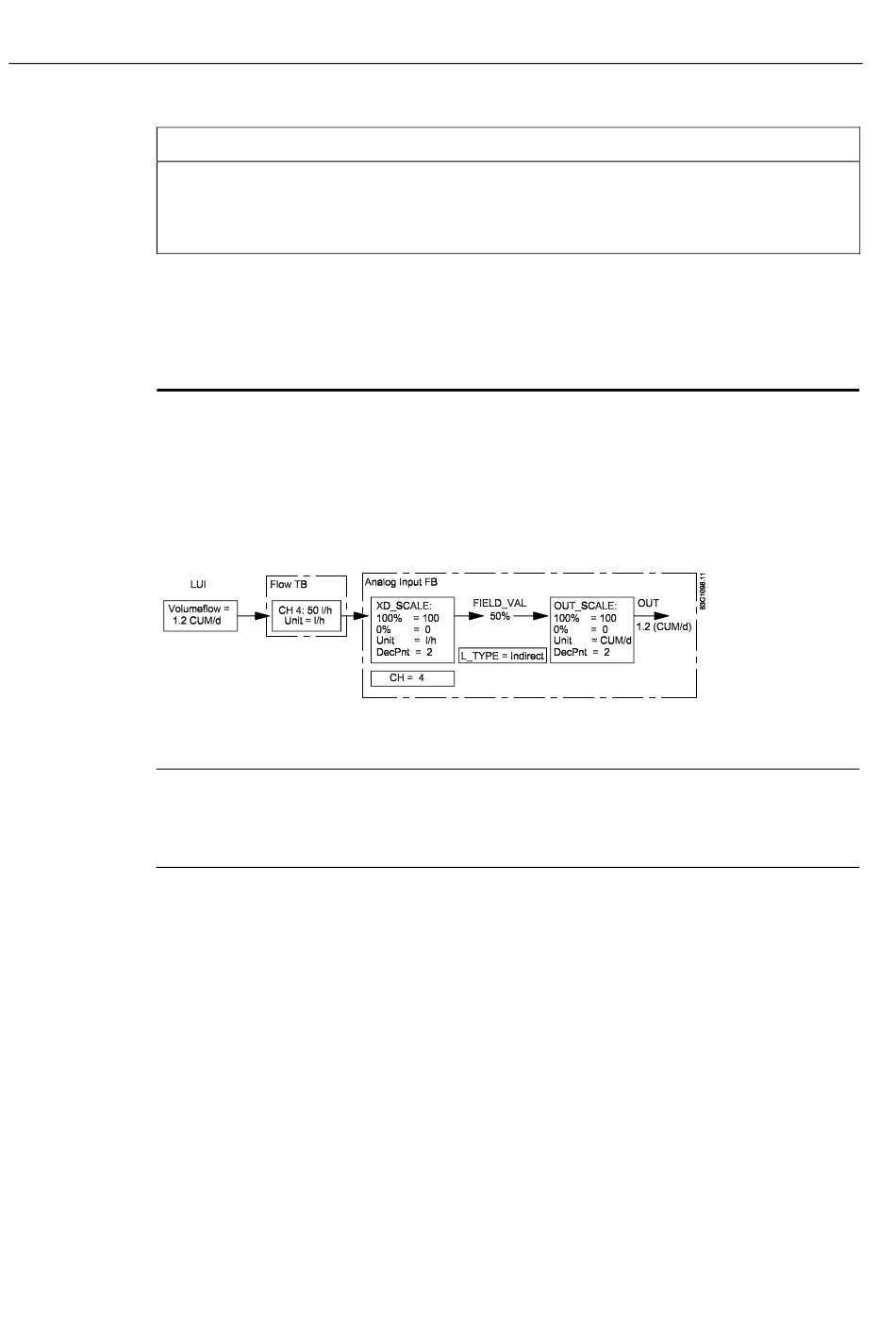

Exemple 2 : L_TYPE = Indirect
L_TYPE
XD_SCALE 0%
XD_SCALE 100%
XD_SCALE UNIT
OUT_SCALE 0%
OUT_SCALE 100%
OUT_SCALE UNIT
Figure 6-3
Remarque
L'IUL dispose d'un jeu de paramètres d'unité indépendant. L'unité de la valeur de mesure de
l'IUL (unité de débit volumique par ex.) n'est, par conséquent, pas nécessairement identique
à l'unité de la valeur de mesure du TB (unité de débit volumique du TB débit par ex.)
6.5.5
Etape 5 : Configuration du FB sortie TOR
1. Sélectionnez le bloc fonctionnel sortie TOR (DO1) (index de base 2800 dans le MASS
2. Modifiez le nom du bloc si vous le souhaitez
48
L_TYPE = Indirect
6000 et 2200 dans le MAG6000)
Le module Foundation Fieldbus fournit 4 FB sorties TOR. Les FB sorties TOR peuvent
être attribuées individuellement aux FB compteur 1, compteur 2 et batch.
Les étapes suivantes portent sur la configuration du FB sortie TOR D01 dans un
transmetteur MASS 6000 pour contrôler la fonctionnalité de réinitialisation dans le TB
compteur 1.
=
Indirect
=
0
=
100
=
l/h
=
0
=
100
=
CUM/d
Instructions de service, 03/2009, SFIDK.PS.023.H1.04
Foundation Fieldbus H1
