6.5
Guide de mise en service pas à pas
La mise en service via le bus de terrain Foundation peut être effectuée à l'aide d'outils de
configuration et d'exploitation divers de différents constructeurs. Certains outils, comme
l'AMS, servent uniquement à la configuration des paramètres de l'appareil (paramètres des
blocs transducteurs et ressources par ex.), tandis que d'autres permettent également de
programmer la fonction d'automatisation du système (blocs fonctionnels par ex.).
Des fichiers pour la mise en service et la configuration du réseau peuvent être téléchargés
gratuitement. La mise en service et la configuration du réseau nécessitent les fichiers
suivants :
● Configuration du réseau -> fichier CFF (Common File Format : *.cff)
● Mise en service -> Description de l'appareil (Device Description : *.sym, *.ffo, *.ff5).
Ces fichiers sont disponibles par le biais du Site internet d'assistance pour instruments
Siemens Flox Instruments
(http://support.automation.siemens.com/WW/view/fr/17320447/133100)
6.5.1
Etape 1 : Préparation de la mise en service
1. Mettez l'appareil sous tension. Si l'appareil a été correctement installé, une nouvelle
2. Naviguez dans la nouvelle entrée de menu et notez le "paramètre N° de code".
3. Démarrez l'outil de configuration
Foundation Fieldbus H1
Instructions de service, 03/2009, SFIDK.PS.023.H1.04
entrée de menu est apparue dans l'interface utilisateur locale de l'appareil (entre "Mode
réinitialisation" et "Mode service".)
Pour visualiser le paramètre "N° de code" dans le menu Foundation Fieldbus H1 à partir
du clavier :
– Appuyez sur
pendant deux secondes. "Configuration de base" s'affiche à l'écran
– Appuyez sur
jusqu'à accéder à l'entrée de menu "Foundation Fieldbus H1"
– Appuyez sur
– Faites défiler les paramètres Foundation Fieldbus en appuyant sur
"Fieldbus Code no".

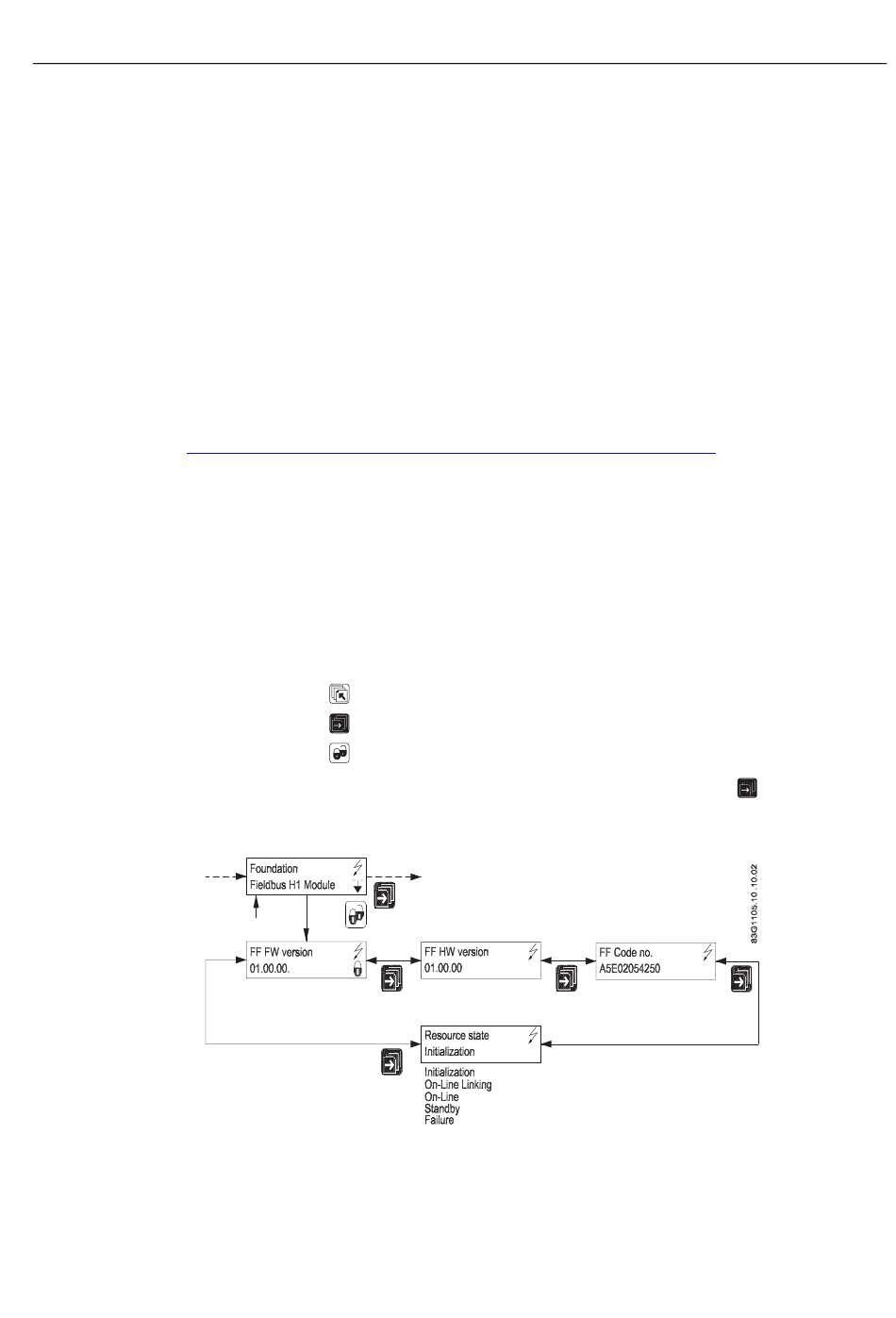

Figure 6-1 Structure du menu FF
Intégration du système
6.5 Guide de mise en service pas à pas
et sélectionnez
43
