US1-E
US2-E
US4-E
Relais électroniques
à étages
Relais électroniques à étages pour
enclenchement et déclenchement
par étages de pompes, de batteries
chaudes électriques, de compres-
seurs, d'humidificateurs, de
ventilateurs, etc.
• Temporisation à l'enclenchement
réglable (pour empêcher les
pointes d'enclenchement après
une panne de courant)
• Points d'enclenchement réglables
• Différentiel de commutation
réglable
• Fonction de verrouillage pour
commutations successives
Utilisés en association avec les
régulateurs CLASSIC et DESIGO 30 .
Siemens Building Technologies
Landis & Staefa Division
Vue d'ensemble des types
US1-E
Relais à un étage (relais de tension)
US2-E
Relais à deux étages

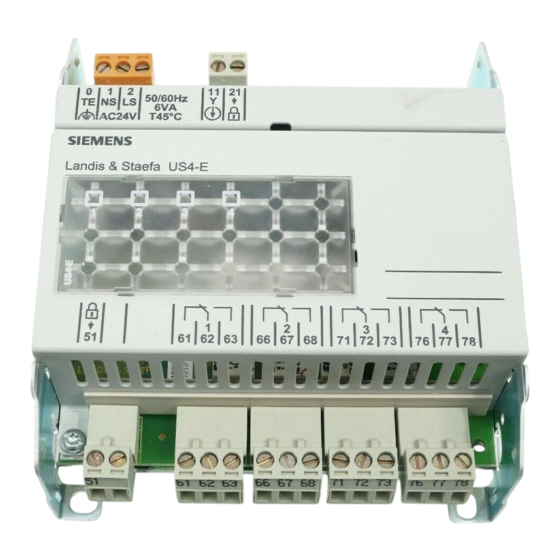

US4-E
Relais à quatre étages
Caractéristiques techniques
Alimentation
Tension nominale
– Tolérance
Puissance absorbée
Fusible primaire
Signaux d'entrée
Signal de commande
Entrée de verrouillage
Signaux de sortie
US1-E, US2-E, US4-E
Sortie de verrouillage
Charge du contact par étage
Potentiel par rapport à la terre
Tension d'enclenchement, réglable
Différentiel de commut., réglable
Temporisation d'enclenchement,
réglable
Mode de travail
Raccordements :
Bornes de raccordement
Longueur max. de conducteur
Poids (emballage compris) :
Dimensions (L x H x P)
Conditions générales d'environnement
Utilisation
Températures admises
– fonctionnement
– Transport et stockage
Humidité ambiante
Montage
Sécurité
Sécurité de produit
– Catégorie de surtension
– Degré d'encrassement
Sécurité électrique
Conforme à :
Très basse tension de protection (TBTP)
24 V~, 50 ... 60 Hz
+15/–10 %
US1-E : 2 VA / US2-E : 4 VA / US4-E : 6 VA
n o n
0 ...10 V−
ouvert = autorisé / 0 V (NS) = verrouillé
contacteurs inverseurs, libres de potentiel
oui
max. 250 V~
max. 5 A charge ohmique
max. 2 A charge inductive, cosϕ > 0,4
charge min. admissible: 10 mA à 5 V−
max. 250 V~
1 ... 10 V−, chaque étage individuellement
US1-E 0,5 ... 9 V−
US2-E 0,5 ... 5 V−, pour tous les étages
US4-E 0,5 ... 2,5 V−, pour tous les étages
0 ... 60 s, pour tous les étages
les relais s'enclenchent par tension croissante
bornes à vis enfichables 2 x 1,5 mm
voir instructions de montage
US1-E 0,25 kg
US2-E 0,40 kg
US4-E 0,45 kg
108 x 123 x 52 mm
à l'intérieur, en armoire électrique
5 ... 45 °C
– 25 ... 70 °C
10 ... 90 % h.r., sans condensation
sur rail DIN (EN50022-35 x 7,5)
encliqueté ou vissé sur un support quelconque
EN60730
II
2
TBT (TBTP selon IEC364-4-41)
CA1N4915F / 02.2000
915
4
US4-E
2
1/4
