Salda RIS 1200 HE EKO 3.0 Manuel De Montage Et D'installation page 10

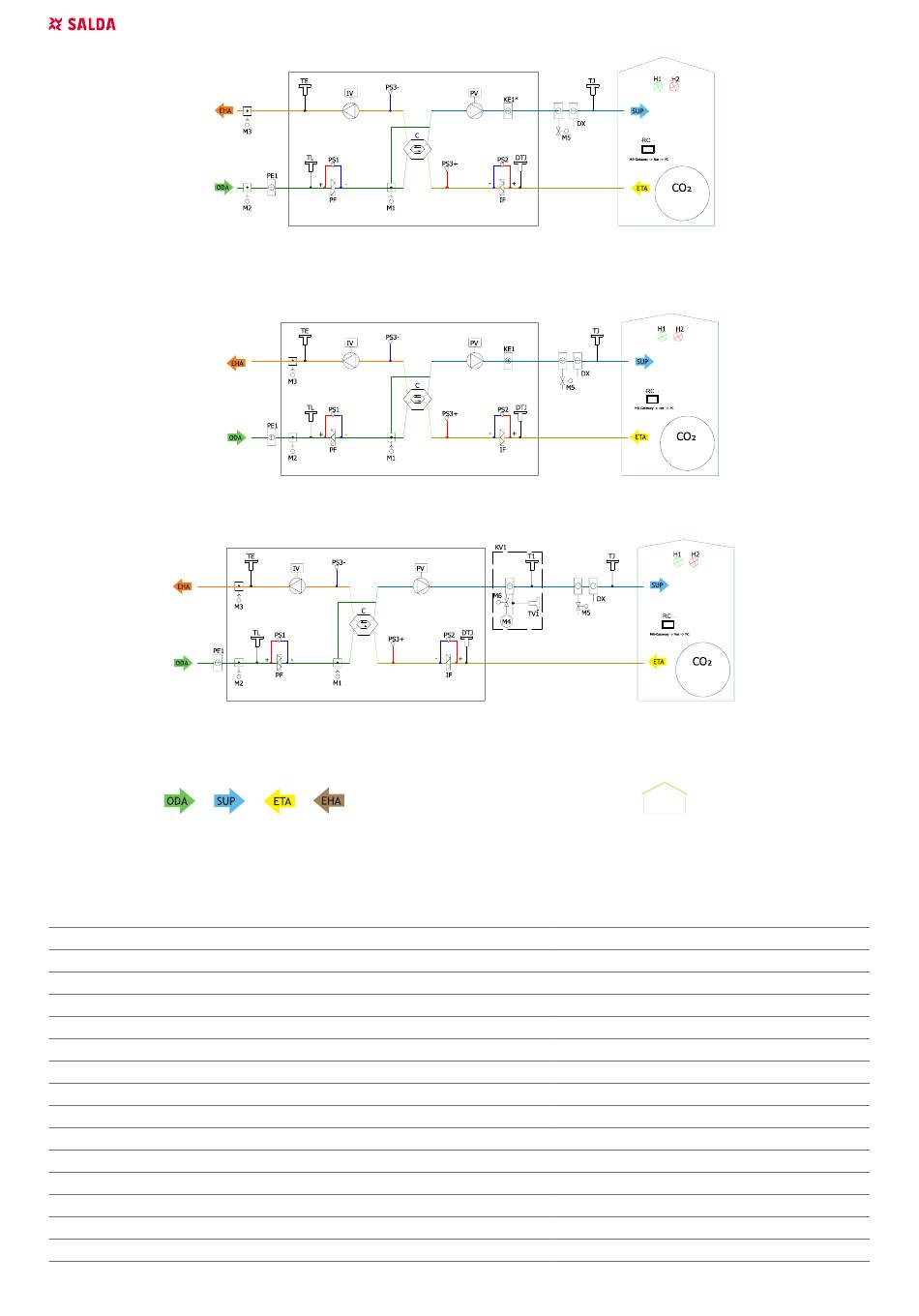

Figure. 15.2.
Figure. 15.3.
Figure. 15.4.
Figure. 15.6.
LISTE DES COMPOSANTS
C Echangeur chaleur à plaques
PV Ventilateur soufflage
IF Filtre à air extraction
PF Filtre air neuf
IV Ventilateur extraction
KE1 Batterie électrique
PE1 Préchauffage électrique
KV2 Préchauffage eau
KV3 Batterie eau glacée
DX Batterie détente directe
M1 Registre by-pass
M2 Servomoteur registre air neuf
M3 Servomoteur registre air vicié
M5 Servomoteur vanne batterie eau glacée
M12 Servomoteur vanne préchauffage eau chaude
10 | FR
RIS 1200-2200 HE EKO 3.0 (* Placement of the component depends on model; PE1 - self-regulating preheat-
RIS 2500-3500 HE EKO 3.0 (PE1 - self-regulating preheater)
RIS 2500-3500 HW EKO 3.0 (PE1 - self-regulating preheater)
Figure. 15.5.
Indication for duct connection.
ODA - Air neuf; SUP - Soufflage; ETA - Extraction; EHA - Air vicié.
er)
Figure. 15.7.
A1 Servomoteur registre incendie I
A2 Servomoteur registre incendie II
TJ Sonde température soufflage
TL Sonde température air neuf
TE Sonde température air vicié
DTJ Sonde température/humidité air extrait
T2 Thermostat change-over
TV2 Sonde température eau batterie préchauffage
TV3 Sonde température eau batterie eau glacée
U3 Transmetteur de pression ventilateur soufflage
U4 Transmetteur de pression ventilateur extraction
CO Transmetteur CO
2
RH Transmetteur RH*
PC PC
RC2 Commande à distance
PS
2
PS
PS
2
2
PS
2
PS
PS
M
2
2
PS
2
PS
PS
2
2
PS
2
PS
PS
CO
2
2
2
PS
2
Locaux ventilés.
PS
PS
*
2
Stouch, Flex or SA-Control
RIS 1200-3500 H EKO 3.0 v2019.06
