Back Porch ComposTumbler™ (Mini)
Benötigtes Werkzeug
• Hammer
• (2) 7/16"-(11-mm)-
Schraubenschlüssel
und/oder verstellbare
Schraubenschlüssel
• Flachschraubendreher
• Kreuzschlitzschraubendreher
Alles, was Sie sonst noch brauchen, liegt Ihrem
ComposTumbler bei.

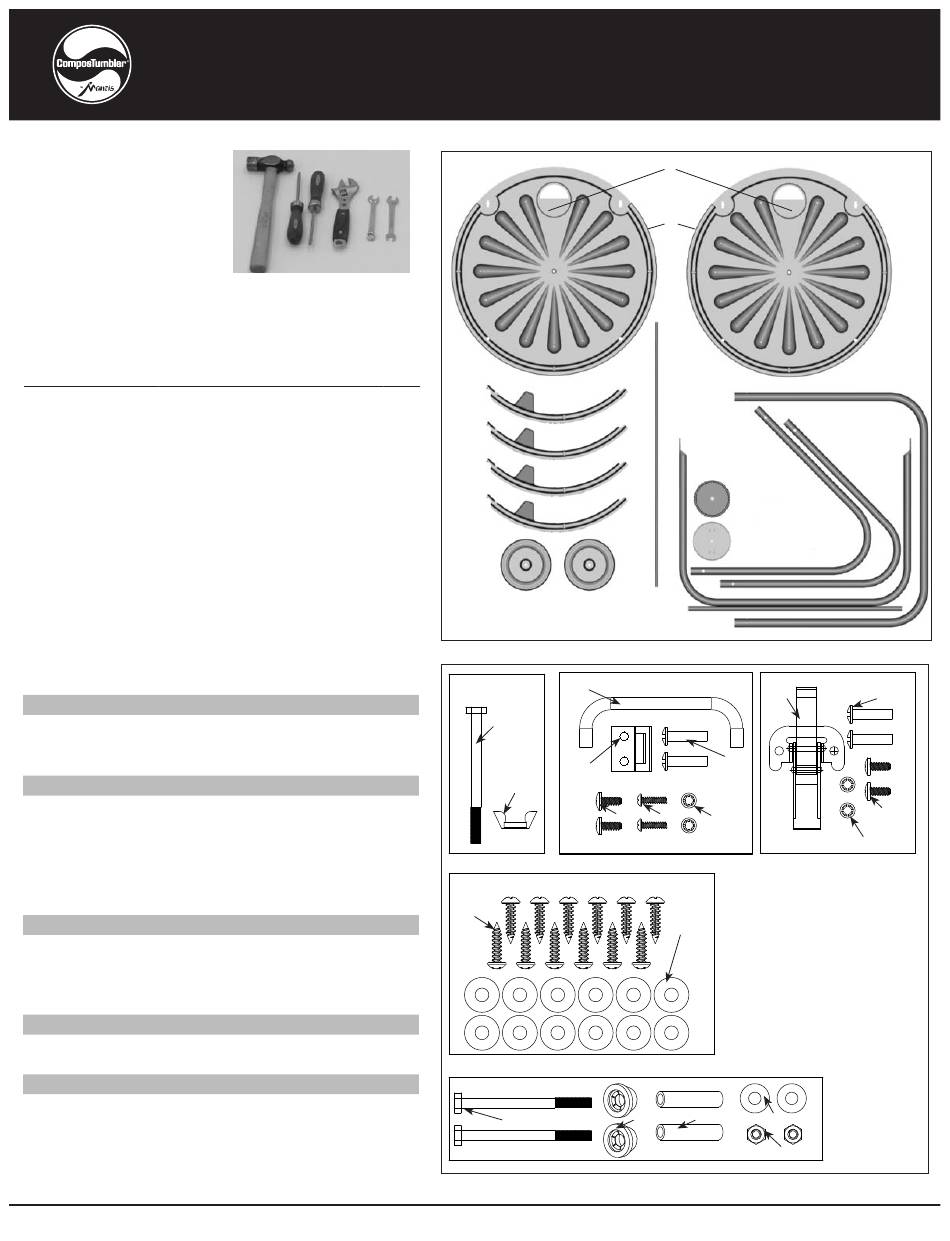

Teile des ComposTumbler
Artikel
Teile-Nr.
Beschreibung
1
CT03530-00
Verschlussdeckel
2
CT03531-00
Türplatte (4 Löcher in der Nähe einer Kante)
3
CT03532-00
Frontplatte (2 Löcher in der Nähe einer Kante)
4
CT03533-00
Lüfterplatte (großes Loch in der Mitte)
5
CT03534-00
Rückplatte (keine Löcher)
6
CT01699-00
Lüfterdeckel
7
CT01698-00
Lüftersockel
8
CT01723-00
Sieb (ab Werk in beiden
Verschlussdeckeln eingebaut)
9
CT03505-00
Achsstange
10
CT03506-00 Rad
11
CT03507-00 Griffstange
12
CT03508-00 Standbein
13
CT03509-00 Querstrebe
Befestigungsteile für den ComposTumbler
Artikel
Beschreibung
1a
1/4-20 X 3 1/4 Schraube, Güteklasse 2
1b
1/4-20 Flügelmutter (Best.-Nr. CT06018-04)
2a
Türgriff, Back Porch-Kompostumsetzer (Best.-Nr. CT03527-00)
2b
Schließblech (Best.-Nr. CT03528-00)
2c
10-24X1 Flachrund-Kombischraube
2d
Maschinenschraube, 10-24X1/2 Flachrund-Kreuzschlitzschraube
2e
Flachkopf-Kreuzschlitzschraube 8X5/8, Typ B, Blech
2f
Innenzahnscheibe Nr. 10, Stahl, verzinkt
3a
Spannverschluss (Best.-Nr. CT01825-00)
3b
10-24X1 Flachrund-Kombischraube
3c
Maschinenschraube, 10-24X1/2 Flachrund-Kreuzschlitzschraube
3d
Innenzahnscheibe Nr. 10
4a
Flachkopf-Kreuzschlitzschraube 14X1, Typ A, Blech
4b
Flache Unterlegscheibe 5/16, normal, Typ B
6a
1/4-20 X 3 1/4 Schraube, Güteklasse 2
6b
5/16 Druckhutmutter, schwarz (Best.-Nr. CT01724-03)
6c
Achsbuchse (Bestell-Nr. CT03510-00)
6d
Flache Unterlegscheibe, 1/4 USS
6e
1/4-20 Sicherungsmutter
2
Montageanleitung
Schritt 1
Schritt 2
Schritt 3
Schritt 4
Schritt 6
Anz.
2
1
1
1
1
1
1
2
1
10
2
1
2
1
SCHRITT 1
1a
Anz.
1
1
1b
1
1
2
2
SCHRITT 4
2
2
4a
1
2
2
2
12
12
SCHRITT 6
2
6a
2
2
2
2
8
1
9
2
3
4
6
5
7
SCHRITT 2
2a
2c
2b
2d
2e
2f
Die Beutel mit den
Befestigungsteilen
4b
sind für jeden Schritt
beschriftet.
Für Schritt
5 sind keine
Befestigungsteile
erforderlich.
6b
6c
11
12
13
SCHRITT 3
3a
3b
3c
3d
6d
6e
