UMG 512
Événements
Les événements correspondent à des franchissements
de seuils de valeurs réglées pour le courant et la tension.
Les seuils sont comparés aux valeurs effectives
de la demi-onde du courant et de la tension, issues
des canaux de mesure. L'enregistrement d'événement
contient une moyenne, une valeur min. ou max., ainsi
qu'un début et une fin.
Événement
Hystérésis
Hystérésis
Début de l'événement
(Moment du déclenchement)
Enregistrement d'événement
Planification
Postfonctionnement
66
Valeur de mesure
Valeurs effectives
de la demi-onde
Seuil
Fin
• Un événement décrit des dysfonctionnements dus à des
surtensions/sous-tensions, à une panne de tension,
à une surintensité de courant, à une fréquence excessive/
insuffisante et à des changements de fréquence rapides
• La surveillance des seuils peut être désactivée (Off/Manuel).
• Les seuils et l'hystérésis doivent être définis en pourcentage
de la valeur nominale.
• Les seuils sont réglables pour la surtension et la sous-
tension, l'interruption de tension et la surintensité
de courant.
• Si un événement est survenu, la valeur de mesure
correspondant est enregistrée avec le délai de planification
et de postfonctionnement réglé (0..1 000 demi-ondes).
• Un enregistrement d'événement est configuré avec
le logiciel GridVis et affiché à l'aide de l'explorateur
d'événements.

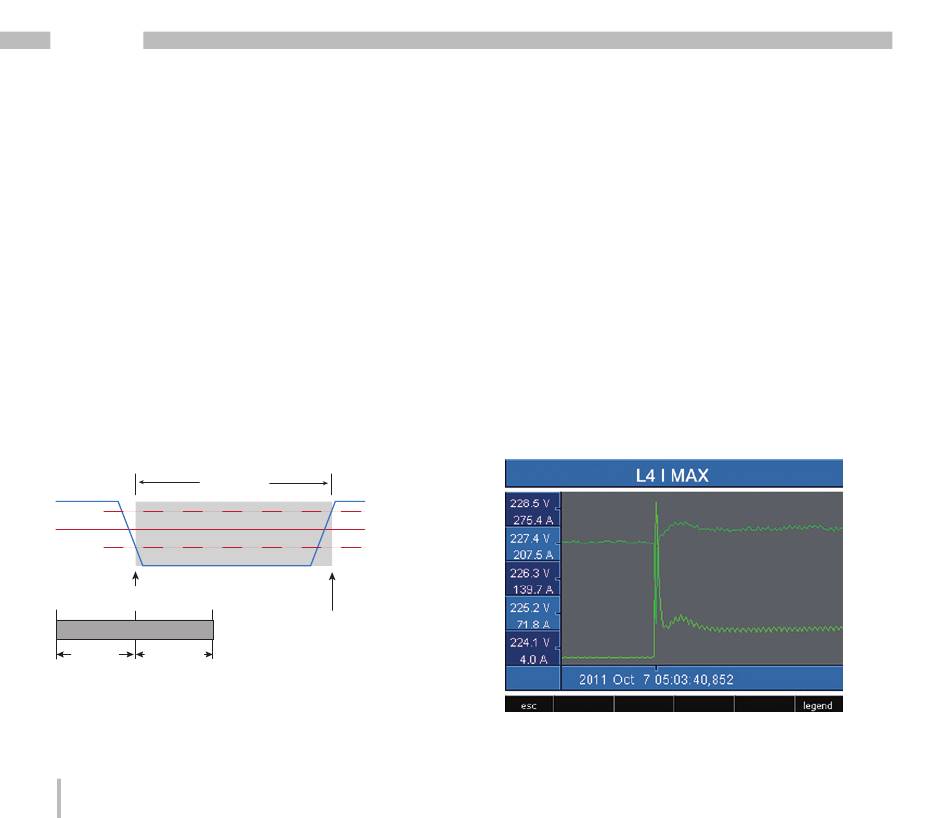

Fig. Représentation des valeurs effectives de la
demi-onde d'un événement.
