UMG 512
Entrées de mesure de tension
L'UMG 512 présente 4 entrées de mesure de tension
(V1, V2, V3, V4).
Surtension
Les entrées de mesure de tension sont conçues pour
la mesure dans les réseaux sur lesquels des surtensions
de la catégorie de surtension 600V CAT III peuvent
survenir.
m
P o u r l a m e s u r e a v e c l a m e s u r e
auxiliaire (V4), une tension doit être
raccordée à la mesure principale pour la
détermination de la fréquence.
m
Si la mesure principale (entrées V1-
V3) est raccordée à un réseau triphasé
à 3 conducteurs, la mesure auxiliaire
(entrée V4) ne peut plus être utilisée
en tant qu'entrée de mesure.
20
L1
L2
L3
N PE

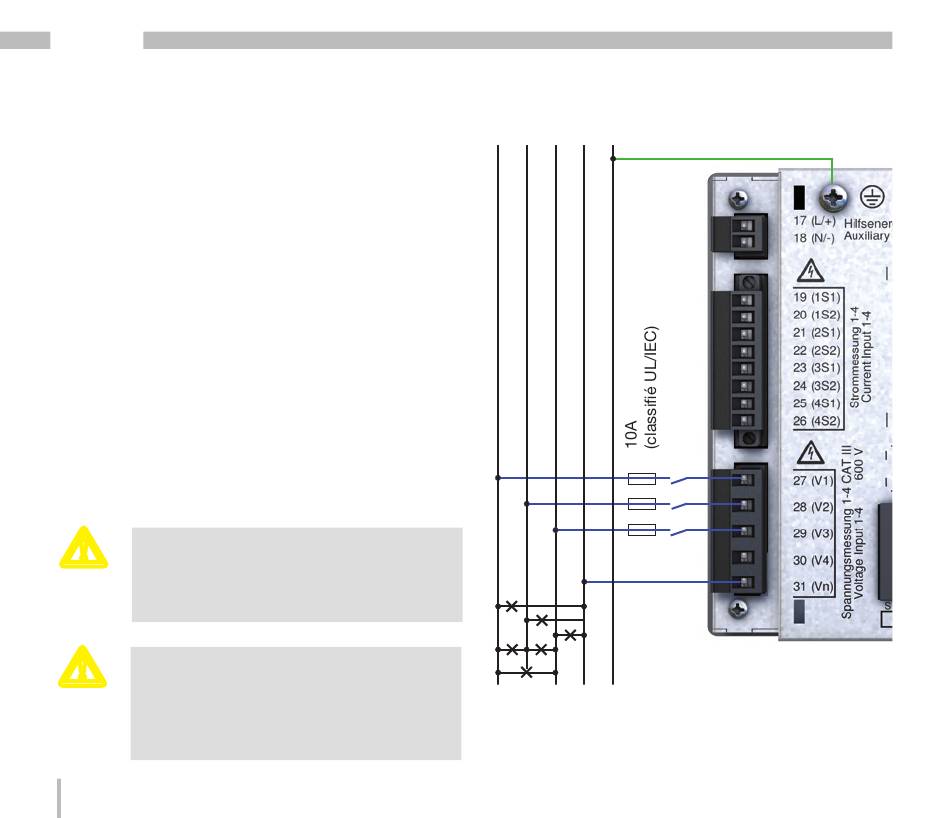

Fig. Exemple de raccordement pour la mesure de tension
