UMG 512
Type de câble
Les câbles utilisées doivent être adaptées à une
température ambiante d'au moins 80 °C.
Types de câble recommandés :
Unitronic Li2YCY(TP) 2x2x0,22 (câble Lapp)
Unitronic BUS L2/FIP 1x2x0,64 (câble Lapp)
Longueur maximale de câble
1 200 m pour un débit en bauds de 38,4 k.

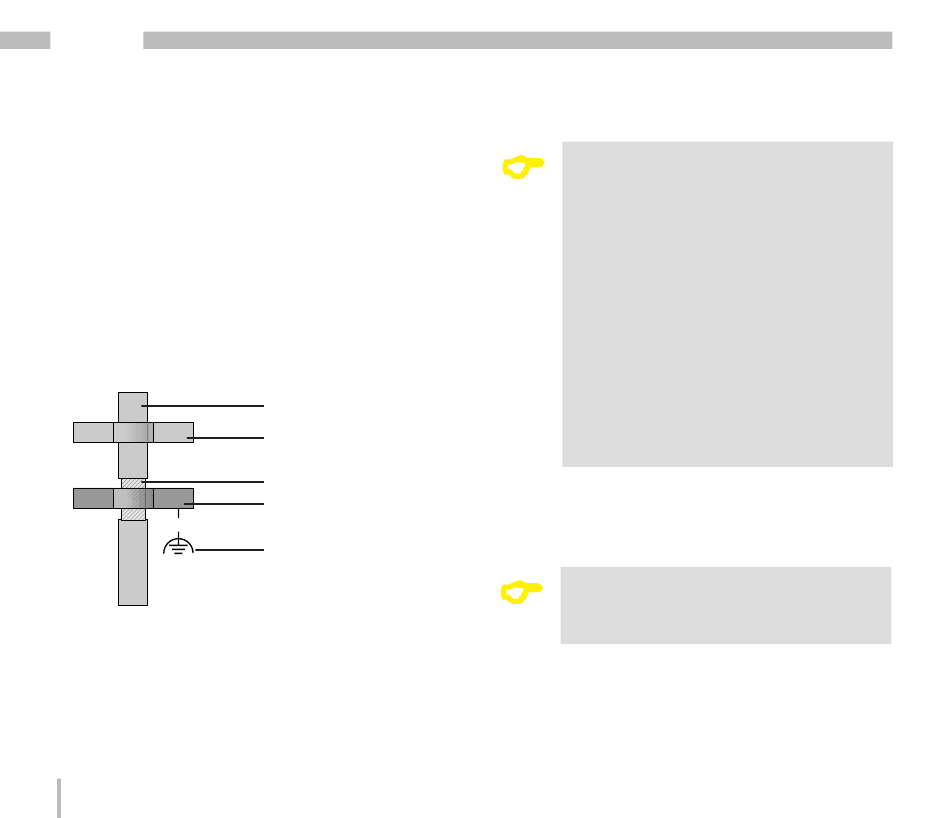

Fig. Disposition du blindage lors de l'entrée de l'armoire.
38
Câble
Décharge de traction
Tresse de blindage du câble
Bride de mise à la terre
Mise à la terre exempte
de tension externe
C
Si la ligne de bus passe dans l'armoire de
commande, le blindage doit être mis à la
terre fonctionnelle (PE).
Pour poser la ligne de bus dans l'armoire
de commande, il suffit normalement que
le blindage de la ligne de bus soit mis au
moins une fois à la terre fonctionnelle (PE).
Si de plus grandes sources parasites telles
que, par exemple, un convertisseur de
fréquence, sont présentes dans l'armoire
de commande, le blindage doit être mis à
la terre fonctionnelle (PE) et ce, le plus près
possible de l'appareil.
C
Les câbles CAT ne conviennent pas au
câblage de bus. Utilisez pour ce faire les
types de câble recommandés.
