UMG 512
Installation
Mise à la terre
Pour raccorder le conducteur de protection à l'UMG
512, utilisez une cosse à plage ronde.
Tension d'alimentation
Une tension d'alimentation est nécessaire pour faire
fonctionner l'UMG 512. Le type et la hauteur de la tension
d'alimentation sont indiqués sur la plaque signalétique.
Le raccordement de la tension d'alimentation est effectué
à l'arrière de l'appareil par des bornes enfichables.
Avant de poser la tension d'alimentation, assurez-
vous que la tension et la fréquence correspondent aux
indications sur la plaque signalétique !
La tension d'alimentation doit être raccordée à un fusible
autorisé UL/IEC (6A type C).
c
Attention : danger de mort !
La mise à la terre de l'appareil doit
impérativement être connectée à la mise
à la terre du système.
16
Fusible
du conducteur de protection
L1
L2
L3
N PE

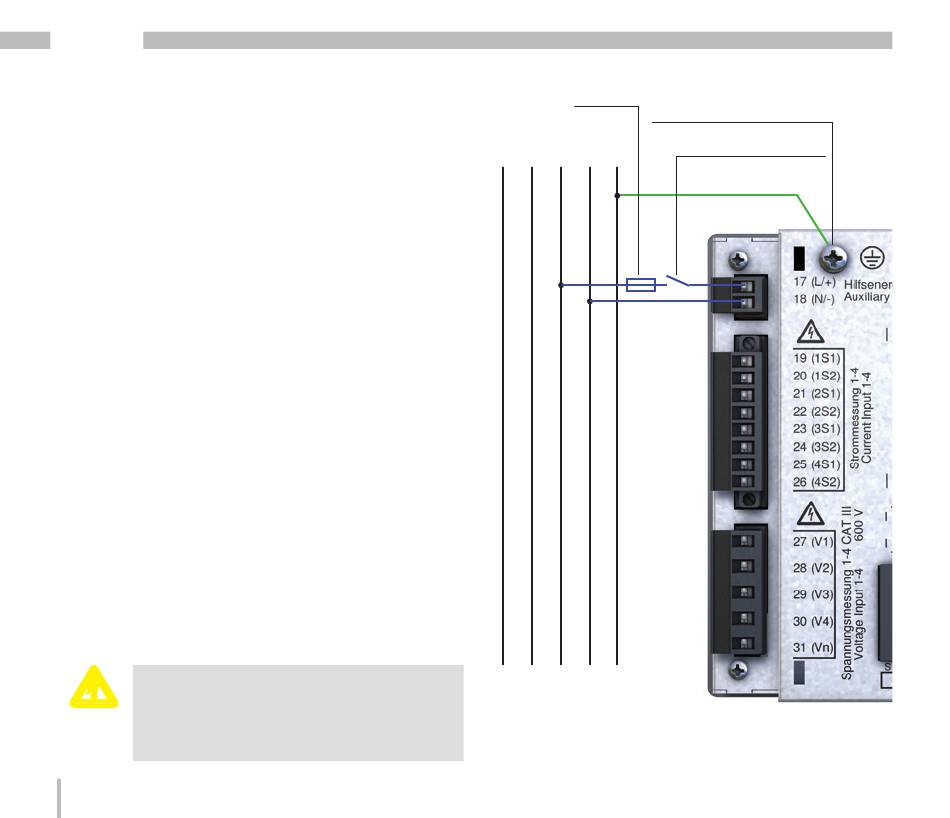

Fig. Exemple de raccordement ; raccordement de la
tension d'alimentation à l'UMG 512.
Point de raccordement
Dispositif de séparation
Conducteur
de protection
