8

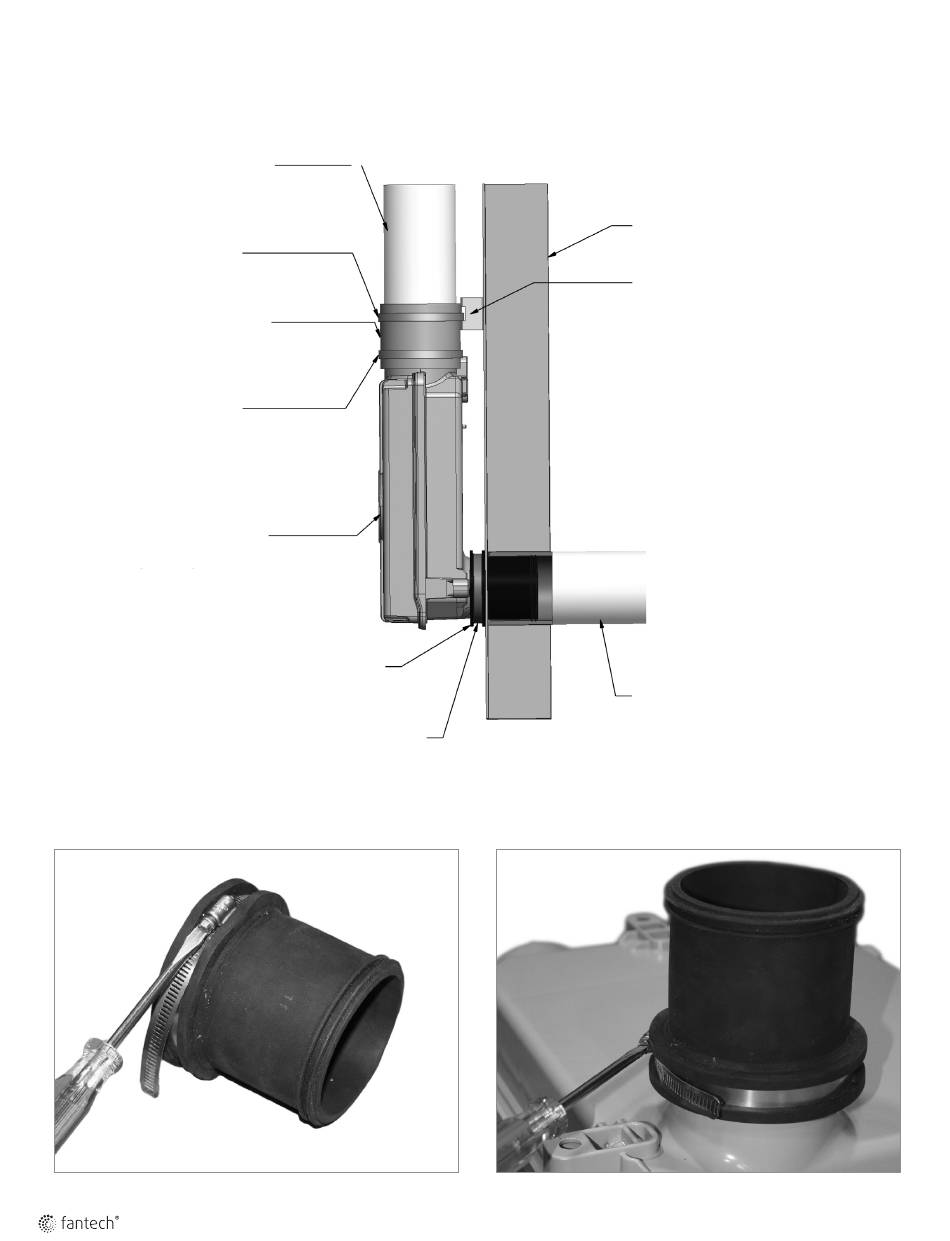

INSTALLATION
Le Rn2SL est conçu pour une utilisation avec un tuyau de PVC de série 20 ou 40 de 4 po. Avant l'installation, il faut prévoir une sortie pour le tuyau
d'aspiration sur un mur extérieur. Le tuyau d'aspiration devrait être installé avec une pente légère pour drainer l'eau hors du ventilateur. Le Rn2SL
comporte un contournement au condenseur intégré. Il n'est pas nécessaire d'avoir un contournement au condenseur secondaire.
Conduite d'évacuation
haute efficacité
(Article 7)
Collet de serrage
(Article 1)
Raccord de consuit
souple
(Article 4)
Collet de serrage
(Article 1)
Ventilateur Rn2SL
(Article 3)
Manchon en caoutchouc
1. Installez un collet de serrage (article 1 inclus) sur le manchon en
caoutchouc (article 2 inclus) sans serrer.
(Article 2)
Collet de serrage
(Article 1)
Mur extérieur
Support de fixation en métal
(Article 5)
Tuyau d'aspiration
(Article 6)
2. Insérez le manchon en caoutchouc sur l'entrée du Rn2SL (article 3
inclus) et fixez-le de manière sécuritaire en serrant la vis du collet de
serrage dans le sens des aiguilles d'une montre.
