Main Screen
1: SETUP
2: START
3: GRAPH
4: ANALYZE
5: TOOLS
6: QUIT
DataMate reconnaît les capteurs à identification automatique, identifie la voie à laquelle
ils sont branchés, charge une expérience par défaut adaptée au capteur et affiche la
valeur courante. Tous les voies actives sont affichées et l'écran principal est actualisé à
chaque ajout ou retrait de capteurs à identification automatique.
Les capteurs sans identification automatique, tels que le capteur de Ph ou les anciens
capteurs de pression doivent être configurés manuellement. Pour savoir comment
brancher un capteur au CBL 2™, reportez-vous aux instructions fournies page 6.
Par défaut, l'écran principal est en "mode de mesure" qui actualise les valeurs des
capteurs actifs presque toutes les secondes. Pour activer/désactiver le mode de mesure,
appuyez sur la touche ¥ de la calculatrice.
Rescale Graph (option 3 de l'écran Graph Menu)
1: AUTOSCALE
2: X SCALE
3: Y SCALE
4: RETURN
26
M
'
ANUEL D
UTILISATION DU SYSTÈME

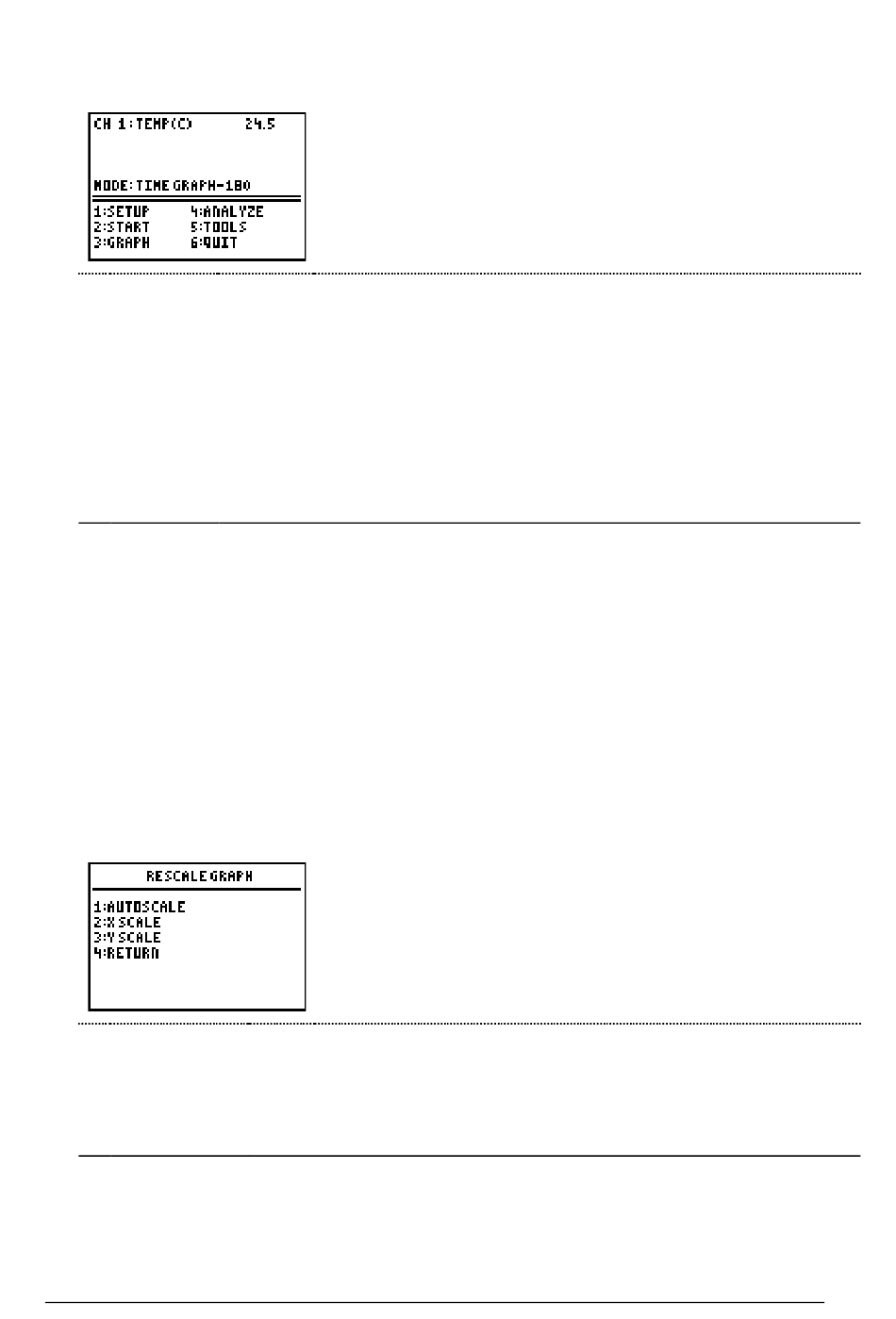

La partie supérieure de l'écran principal affiche la
configuration courante du capteur et le mode
d'enregistrement sélectionné. Dans la partie inférieure de
l'écran figurent les options du menu.
Permet de sélectionner les capteurs, le mode d'enregistrement , de
procéder à l'étalonnage des capteurs et de gérer les fichiers d'expérience.
Lance le processus de saisie des mesures.
Permet de sélectionner et d'afficher un graphique des mesures faites au
cours de l'expérience.
Permet de sélectionner le type d'analyse à effectuer avec les mesures
faites.
Permet de sélectionner un outil tel que RETRIEVE DATA ou CHECK
BATTERY.
Quitte le programme DataMate.
Cet écran permet de changer l'échelle du graphique à
redimensionner.
Redimensionne automatiquement le graphique afin d'afficher toutes
les mesures sur la calculatrice (ZOOM STAT).
Permet d'entrer les valeurs pour l'échelle de l'axe des x.
Permet d'entrer les valeurs pour l'échelle de l'axe des y.
Ferme l'écran courant et affiche à nouveau l'écran Graph Menu.
CBL 2™
© 2000, 2003 T
I
EXAS
NSTRUMENTS
I
NCORPORATED
