Préparation
Tout d'abord, vous allez utiliser le CBL 2 et votre calculatrice afin de mesurer la tension
de chacune des cinq piles. Ensuite, vous mesurerez la tension d'une pile, puis de deux
piles, de trois piles, etc. Il est recommandé d'effectuer cet exercice en groupe. Vous
devrez effectuer les trois tâches suivantes :
♦
Prise des mesures avec un capteur de tension.
♦
Utilisation de la calculatrice et du CBL 2.
♦
Installation des piles.
Utilisez cinq piles de même type et tension. Pour de meilleurs résultats, utilisez des piles
neuves ou un jeu de piles ayant déjà servi dans le même appareil.

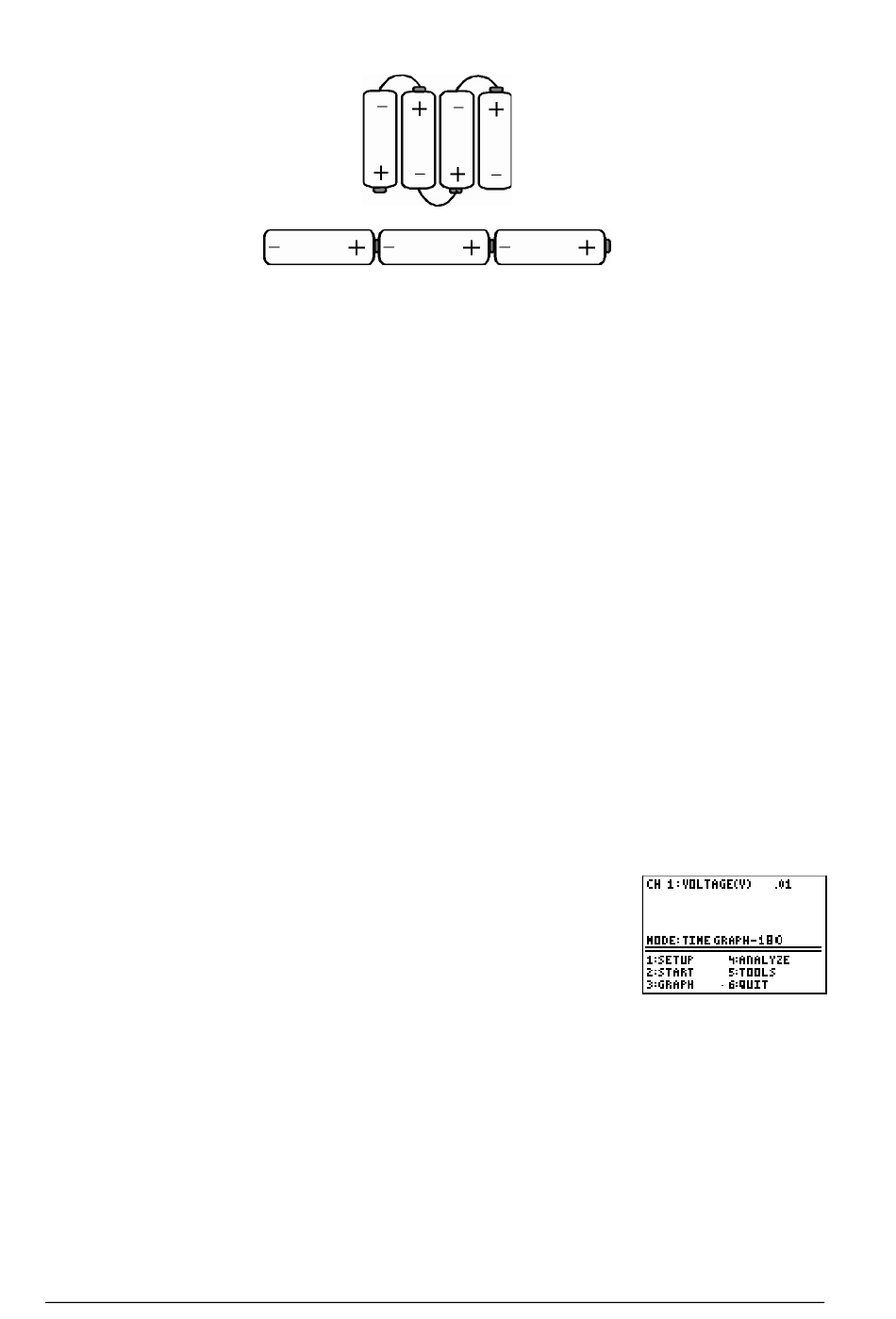

La mise en place des piles s'effectue à l'aide du support de piles, sorte de règle avec une
rainure sous son centre, ou même en suivant le joint d'un carrelage sur une table ou au
sol.
Les piles doivent être alignées, les bornes positives (+) précédent les bornes négatives ( − ).
Saisie des mesures
1. Branchez le CBL 2 à votre calculatrice à l'aide du câble de liaison. Raccordez le
capteur de tension au CBL 2 sur à la voie 1 [CH 1].
2. Sur la calculatrice, exécutez le programme ou l'application
DataMate. DataMate identifie automatiquement le capteur
de tension et charge une expérience par défaut. L'écran
principal de DataMate est illustré ci-contre.
(Si le paramètre MODE affiché sur votre calculatrice est
différent, appuyez sur s pour réinitialiser le programme.)
3. Placez une pile sur le support de piles ou sur une règle. Appliquez les sondes de
tension appropriées suivant la polarité, rouge sur (+) et noir sur ( − ). Vous venez de
créer un circuit en série avec le CBL 2.
4. Lisez et reportez la tension de chacune des cinq piles sur la feuille de compte rendu
de l'élève, question 1. (Notez que la tension apparaît dans l'angle supérieur droit de
l'écran principal de DataMate.)
32
M
'
ANUEL D
UTILISATION DU SYSTÈME
Piles en série
CBL 2™
© 2000, 2003 T
I
EXAS
NSTRUMENTS
I
NCORPORATED
