Branchement Des Sous-Réseaux - RCF RDNET CONTROL 2 Manuel De L'utilisateur

UTILISER SEULEMENT L'UNE DE DEUX PORTES DISPONIBLES.

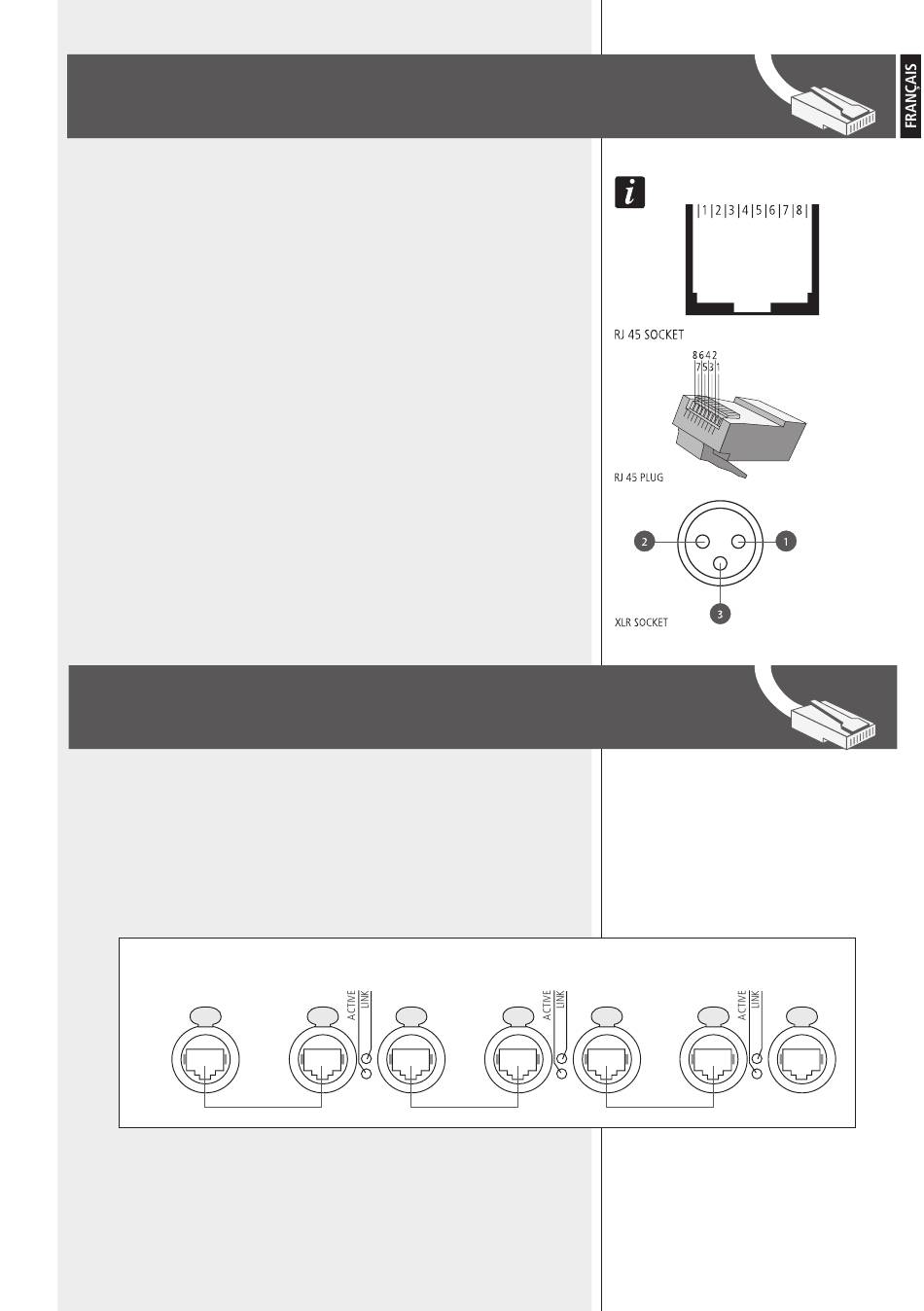

CONNECTEUR RJ 45
RJ 45 CONNECTOR
Broche
1.disponible pour autres fonctions (par exemple : audio+)
2.disponible pour autres fonctions (par exemple : audio-)
3.disponible pour autres fonctions (par exemple: masse analogique)
4.masse numérique
5.masse numérique
6.disponible pour autres fonctions (par exemple: alimentation)
7.RS 485 A
8.RS 485 B
XLR SOCKET
Broche
1.masse numérique
2.RS 485 A
3.RS 485 B
Chacune des 2 portes RDNET disponibles dans l'unité de
contrôle RDNET CONTROL 2 peut être connectée à un maximum
de 32 dispositifs compatibles et situés en cascade.
Par exemple: la porte n1 de l'unité de contrôle RDNET CONTROL 2 est
connectée à l'entrée DATA IN d'un diffuseur TTL55-A dont la sortie parallèle
DATA LINK est envoyée à l'entrée du diffuseur suivant TTL55-A.
RDNET
CONTROL 2
CH 1
Dans l'exemple,[n] est un Nombre compris entre 3 et 32 (limite
maximum des dispositifs pouvant être connectés à un sous-réseau).La
longueur totale du câble CAT5 d'un sous-réseau NE peut PAS excéder
les 900 mètres.
TTL55-A [1]
DATA IN DATA LINK
CONNEXIONS
CANAUX
BRANCHEMENT
DES SOUS-RÉSEAUX
TTL55-A [2]
DATA IN DATA LINK
TTL55-A [n]
DATA IN DATA LINK
43
