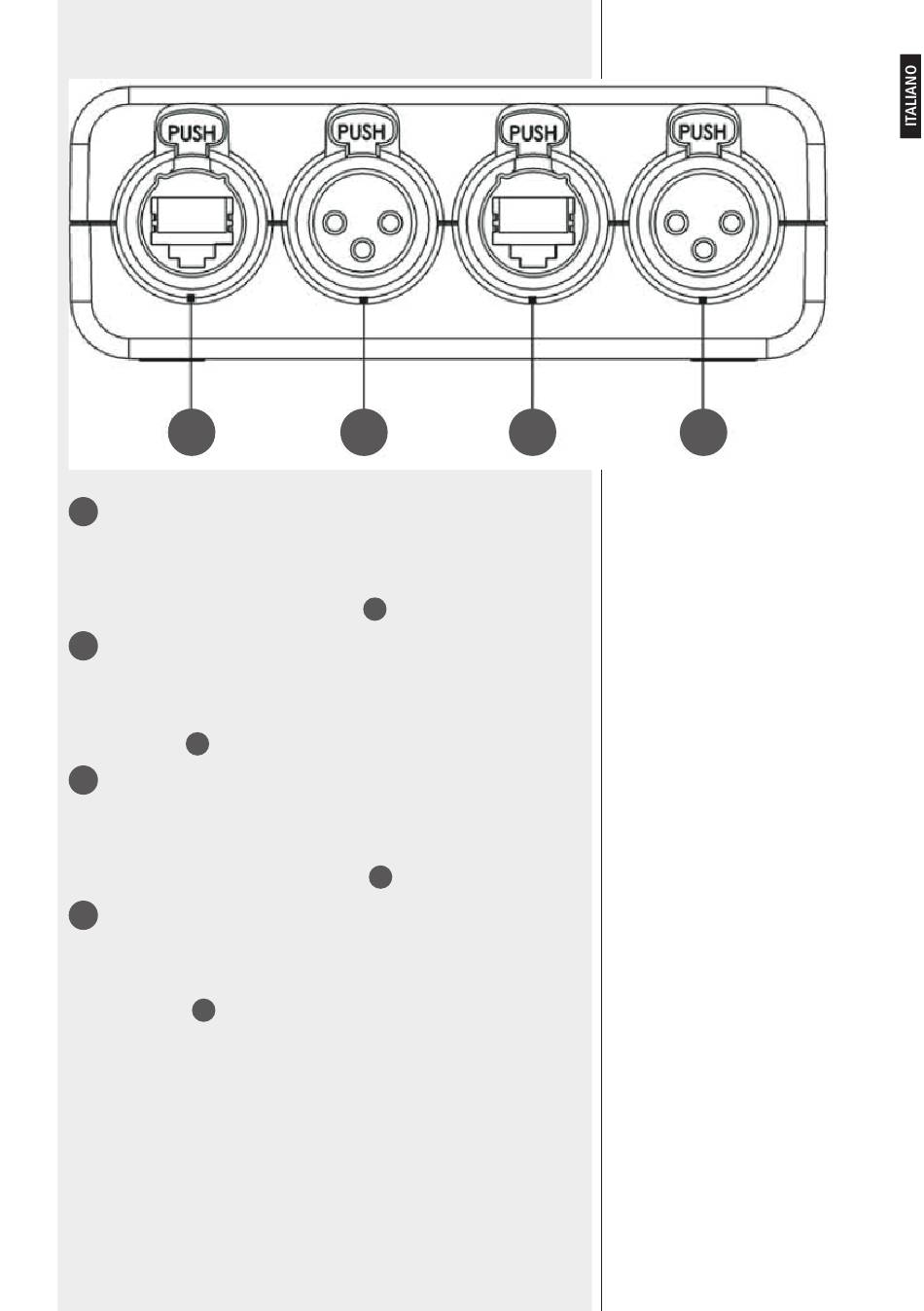

CONNETTORE RJ 45 CH1
Connettore per il collegamento RDNET della sottorete 1 tramite
cavo CAT5. Per le connessioni fare riferimento al paragrafo
Connessioni canali. Se si utilizza questo connettore, NON
COLLEGARE il connettore XLR CH1
8
CONNETTORE XLR CH1
Connettore per il collegamento RDNET della sottorete 1. Per le
connessioni fare riferimento al paragrafo Connessioni canali.
Se si utilizza questo connettore, NON COLLEGARE il connettore
RJ 45 CH1
7
9 CONNETTORE RJ 45 CH2
Connettore per il collegamento RDNET della sottorete 2 tramite
cavo CAT5. Per le connessioni fare riferimento al paragrafo
Connessioni canali. Se si utilizza questo connettore, NON
COLLEGARE il connettore XLR CH2
CONNETTORE XLR CH2
10
Connettore per il collegamento RDNET della sottorete 2. Per le
connessioni fare riferimento al paragrafo "Connessioni canali".
Se si utilizza questo connettore, NON COLLEGARE il connettore
RJ 45 CH2
