RCF RDNET CONTROL 2 Manuel De L'utilisateur page 42

7

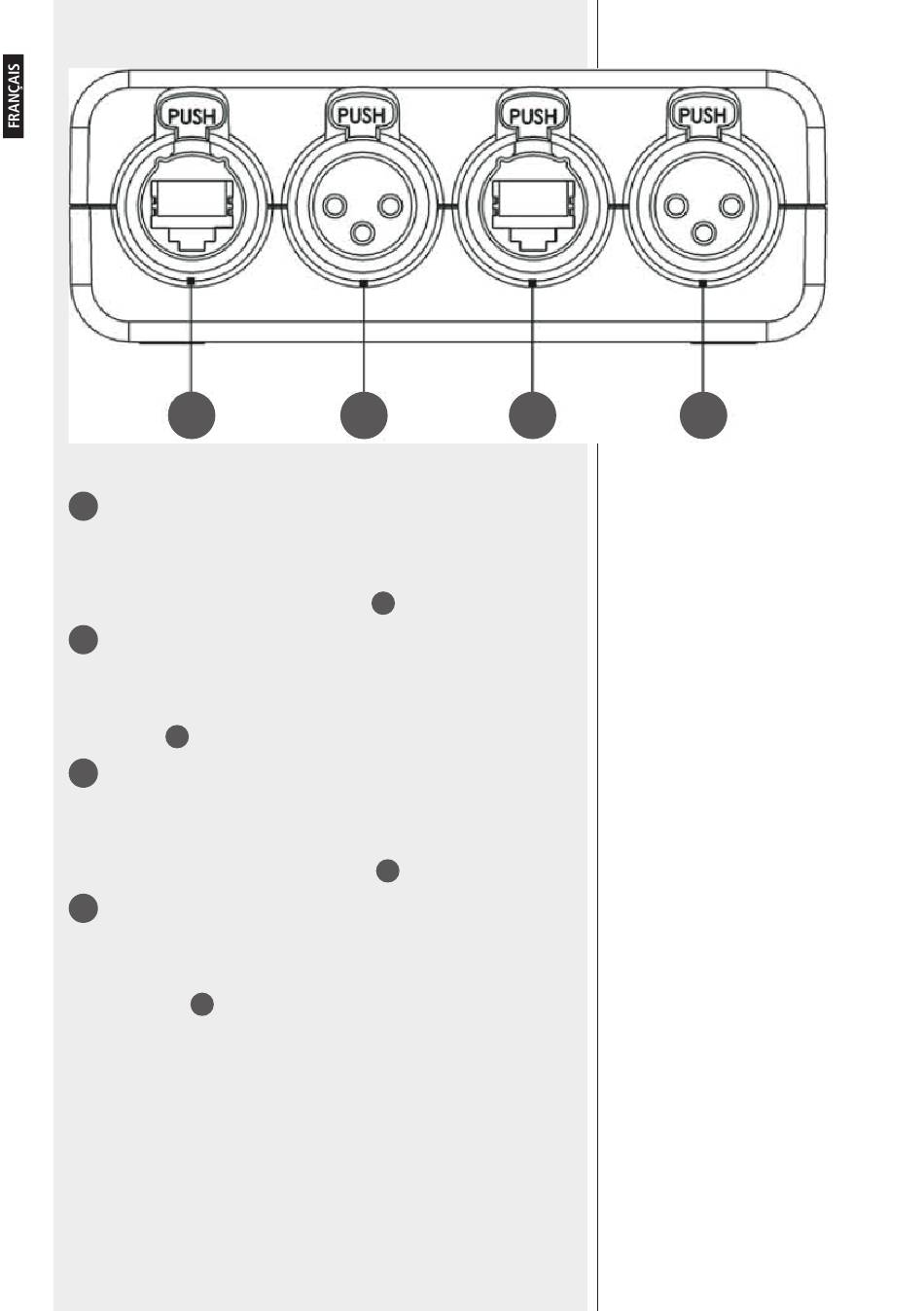

CONNECTEUR RJ 45 - CH1
7
Connecteur pour la connexion RDNET du sous-réseau 1 à l'aide
du câble CATS. Pour les connexions, voir ce qui est indiqué sur
les "Connexions canaux". Si ce connecteur est utilisé, NE PAS
CONNECTER le connecteur XLR CH1
CONNECTEUR XLR - CH1
8
Connecteur pour la connexion RDNET du sous-réseau 1. Pour les
connexions, voir ce qui est indiqué sur les "Connexions canaux".
Si ce connecteur est utilisé, NE PAS CONNECTER le connecteur RJ
45 CH1
7
9 CONNECTEUR RJ 45 - CH2
Connecteur pour la connexion RDNET du sous-réseau 2 à l'aide
du câble CAT5. Pour les connexions, voir ce qui est indiqué sur
les "Connexions canaux". Si ce connecteur est utilisé, NE PAS
CONNECTER le connecteur XLR CH2
CONNECTEUR XLR - CH2
10
Connecteur pour la connexion RDNET du sous-réseau 2. Pour les
connexions, voir ce qui est indiqué sur les "Connexions canaux".
Si ce connecteur est utilisé, NE PAS CONNECTER le connecteur
RJ 45 CH2
9
42
8 9
8
10
10
