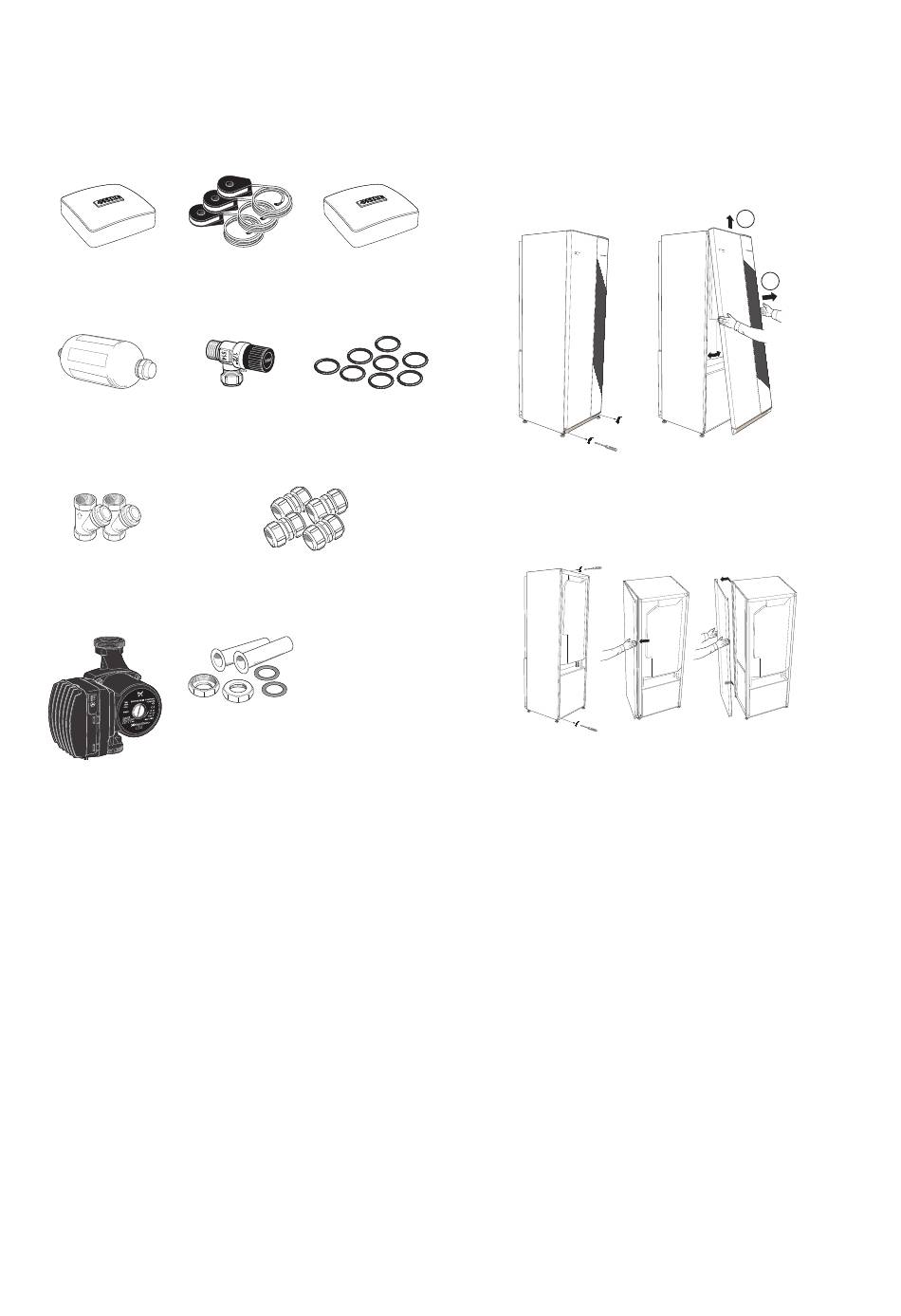

Composants fournis

Sonde extérieur
1 x
(pas 1x230V)
Cuve de niveau Soupape de sécuri-
té 0,3 MPa
1 x
(3 bars)
Filtre à particules
5 - 10 kW
1 x G1, 1 x G3/4
Pompe à eau glyco- Kit d'installation
lée externe (pour de la pompe à eau
10kW uniquement) glycolée externe
(pour 10 kW uni-
1 x
quement).
Emplacement
Le kit des composants fournis se trouve dans l'emballage
sur le haut de la pompe à chaleur.
NIBE F1245PC
TOR Sonde d'ambiance
3 x 1 x
Joints toriques
8 x
1 x
Raccords à presse-étoupe
2 x (ø28 x G25)
2 x (ø22 x G20)
1 x
Dépose des caches
Cache avant
1. Retirez les vis du bord inférieur du panneau avant.
2. Soulevez le panneau au niveau du bord inférieur
pour le déposer.
Caches latéraux
Les caches latéraux peuvent être retirés pour faciliter
l'installation.
1. Retirez les vis des bords supérieur et inférieur.
2. Tournez légèrement le cache vers l'extérieur.
3. Déplacez le cache vers l'extérieur et vers l'arrière.
4. Le montage s'effectue dans l'ordre inverse..
