Manuel d'installation

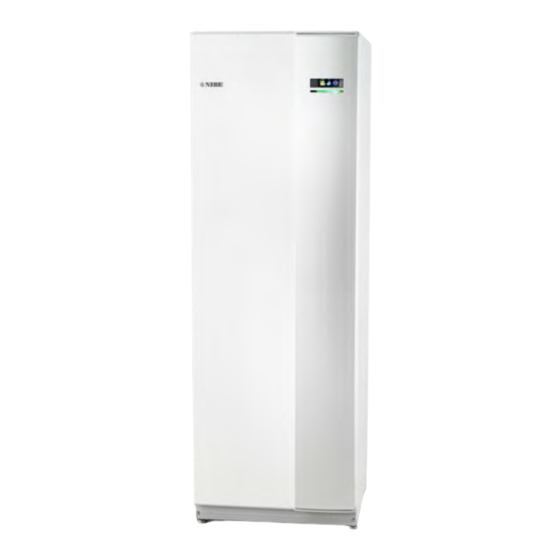

NIBE™ F1245PC
Pompe à chaleur géothermique
IHB FR 1602-1
331527

Publicité

Table des Matières
loading

Manuels Connexes pour Nibe F1245PC

Sommaire des Matières pour Nibe F1245PC

  • Page 1 Manuel d'installation NIBE™ F1245PC Pompe à chaleur géothermique IHB FR 1602-1 331527...
  • Page 2 Guide rapide Navigation Bouton OK (confirmer/sélectionner) Bouton Retour (retour/annuler/quitter) Bouton de commande (déplacer/augmenter/réduire) Vous trouverez une explication détaillée des fonctions des différents boutons à la page 40. Vous trouverez une explication concernant la navigation entre les différents menus et les réglages à effectuer à la page 42.

  • Page 3: Table Des Matières

    Schémas hydrauliques Dépannage 5 Connexions électriques 11 Accessoires Généralités Branchements 12 Données techniques Réglages Dimensions et coordonnées d'implantation Raccordements optionnels Caractéristiques techniques Accessoires de branchement Étiquetage énergétique 6 Mise en service et réglage Index Préparations NIBE™ F1245PC Table des matières |...

  • Page 4: Informations Importantes

    Ce symbole indique des astuces pour vous permettre d'utiliser plus facilement le produit. Marquage Le marquage CE signifie que NIBE garantit que ce pro- duit est conforme à toutes les règlementations corres- pondantes, d'après les directives européennes concer- nées. Le marquage CE est obligatoire pour la plupart des produits vendus dans l'UE, quel que soit leur lieu de fabrication.
  • Page 5 Tension de secteur Tension de phase Fusibles de la pompe à chaleur Fusible de la propriété Sonde extérieur Sonde d'ambiance Disjoncteur de sécurité Disjoncteur de fuite à la terre Réglage du thermostat en mode Urgence NIBE™ F1245PC Chapitre 1 | Informations importantes...
  • Page 6 NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Pour les pays non mentionnés dans cette liste, veuillez contacter Nibe Suède ou vous rendre sur www.nibe.eu pour plus d'informations. Chapitre 1 | Informations importantes NIBE™...

  • Page 7: Livraison Et Manipulation

    ■ verticale dans un endroit sec. Lorsque vous la déplacez chaleur, les murs de pièces sensibles au bruit doivent dans un bâtiment, F1245PC peut être inclinée de 45 °. être dotés d'une isolation sonore. REMARQUE! Acheminez les tuyaux de façon qu'ils ne soient pas ■...

  • Page 8: Composants Fournis

    (pour 10kW uni- eau glycolée ex- quement) terne (pour 10 kW uniqueme- nt). Emplacement Le kit des composants fournis se trouve dans l'embal- lage sur le haut de la pompe à chaleur. Chapitre 2 | Livraison et manipulation NIBE™ F1245PC...

  • Page 9: Dépose Des Éléments D'isolation

    1. Retirez le capuchon de la boîte de jonction en sui- vant la description fournie de page 21. 2. Saisissez la poignée et tirez doucement l'isolation vers vous, comme indiqué sur le schéma. NIBE™ F1245PC Chapitre 2 | Livraison et manipulation...

  • Page 10: Conception De La Pompe À Chaleur Généralités

    3 Conception de la pompe à chaleur Vue arrière Généralités QM22 QN10 W130 F1245 AA4-XJ4 AA4-XJ3 QM34 QM31 QM32 QM33 Vue supérieure Chapitre 3 | Conception de la pompe à chaleur NIBE™ F1245PC...
  • Page 11 AA4-XJ3 Port USB AA4-XJ4 Sortie USB (sans fonction) Appoint électrique Anode sacrifiée* Commutateur W130 Câble réseau pour Nibe Uplink * Uniquement les pompes à chaleur équipées de cuves émaillées. Divers Plaque signalétique Type de plaque, section de rafraîchissement Presse-étoupe, électricité entrante Presse-étoupe...

  • Page 12: Boîtiers De Distribution

    ** 5 kW est équipé d'un commutateur auxiliaire permettant de Platine de relais supplémentaire couper le moteur. Carte de l'anode sacrifiée* Désignations de l'emplacement des composants confor- mément aux normes CEI 81346-1 et 81346-2. Disjoncteur électrique Disjoncteur moteur** Chapitre 3 | Conception de la pompe à chaleur NIBE™ F1245PC...
  • Page 13 Bornier X302 Bornier ** 5 kW est équipé d'un commutateur auxiliaire permettant de couper le moteur. Désignations de l'emplacement des composants confor- mément aux normes CEI 81346-1 et 81346-2. NIBE™ F1245PC Chapitre 3 | Conception de la pompe à chaleur...

  • Page 14: Section De Rafraîchissement

    3 x 400 V 6 - 10 kW 10 kW BT12 BT10 BT17 GQ10 BT14 AA100 BT11 XL21 BT15 QN18 XL20 EB10 Kyldel 6,8,10 kW Växlare är tunnare i Light versioner Chapitre 3 | Conception de la pompe à chaleur NIBE™ F1245PC...
  • Page 15 Composants du système de rafraîchissement Évaporateur Condenseur Échangeur thermique, rafraîchissement GQ10 Compresseur Filtre de séchage Détendeur QN18 Robinet mélangeur, rafraîchissement Désignations de l'emplacement des composants confor- mément aux normes CEI 81346-1 et 81346-2. NIBE™ F1245PC Chapitre 3 | Conception de la pompe à chaleur...

  • Page 16: Branchements Des Tuyaux Généralités

    70(65 °C avec le compresseur uniquement). (eau mélangée à du dégivrant, du glycol ou de l'étha- F1245PC n'est pas équipé de vannes d'arrêt externes ; nol) libère son énergie vers le réfrigérant. Cette énergie elles doivent être installées pour faciliter tout entretien est ensuite vaporisée pour être comprimée par le com-...

  • Page 17: Dimensions Et Branchements Des Tuyaux

    1. Débranchez le tuyau du raccordement supérieur. 2. Coudez le tuyau dans la direction souhaitée. 3. Si nécessaire, coupez le tuyau à la longueur désirée. * Peut être coudé pour un branchement latéral. NIBE™ F1245PC Chapitre 4 | Branchements des tuyaux...

  • Page 18: Côté Chauffage

    ■ Installez le circulateur capteur au point de raccordeme- verture maximale de 1,0 MPa (10,0 bars) et doit être nt de entrée eau glycolée (XL6) entre F1245PC et la installée sur la conduite d'arrivée d'eau domestique vanne d'arrêt (voir l'illustration).
  • Page 19 Chauffe-eau électrique supplémentaire La pompe à chaleur doit être complétée par un chauffe- eau électrique, par exemple NIBE COMPACT, si un bain Récupération de la ventilation à remous ou tout autre consommateur important d'eau chaude est installé.
  • Page 20 40 est nécessaire pour ce branchement. pour la puissance de la pompe à chaleur, le système de chauffage par le sol peut être livré avec une cuve tam- pon, par exemple NIBE UKV. Pool Deux systèmes de chauffage ou plus Lorsque plus d'un système de climatisation, avec une...

  • Page 21: Connexions Électriques

    ■ monophasé et triphasé. Si le bâtiment est équipé d'un disjoncteur contre les ■ défauts à la terre, F1245PC doit être équipé d'un dis- joncteur indépendant. Si vous avez recours à un disjoncteur électrique, celui- ■ ci doit être de type « C ». Voir page 69 pour la taille du fusible.
  • Page 22 2. Inclinez le cache et retirez-le. Dépose du cache de la platine de base ATTENTION! Pour ôter le cache de la platine de base, com- mencez par retirer le cache de la platine d'en- trée. Chapitre 5 | Connexions électriques NIBE™ F1245PC...

  • Page 23: Branchements

    à moins de 20 cm du câble à haute pression lors du routage. Alimentation F1245PC doit être installé avec une option de décon- nexion sur le câble d'alimentation. La section minimale des câbles doit être dimensionnée en fonction du ca- libre des fusibles utilisés.
  • Page 24 Si vous souhaitez brancher une tension de service ex- terne pour le système de régulation au F1245PC sur le circuit imprimé du thermoplongeur (AA1), le connec- teur plat AA1:X2 doit être placé sur AA1:X9 (cf. sché-...

  • Page 25: Réglages

    électrique immergé au démarrage. Si un ap- rieure sur l'écran F1245PC, la sonde doit être installée. point électrique immergé a déjà démarré et n'est pas Raccordez la sonde d'ambiance à X6:3 et X6:4 sur la utilisé...
  • Page 26 Le contrôleur de délestage n'est pas branché. ■ REMARQUE! Le commutateur (SF1) ne doit pas être positio- nné sur « » ou « » tant que F1245PC n'a pas été rempli d'eau. Des pièces du produit pourraient être endommagées. AA1-SF2 Alimentation en mode Urgence L'image montre le commutateur DIP (AA1-SF2) en ré-...

  • Page 27: Raccordements Optionnels

    électrique : ils redistribuent le courant entre les différentes phases ou désactivent les étapes F1245PC a un logiciel de contrôle des entrées et des en cas de surcharge dans une phase. La reconnexion sorties sur la platine d'entrée (AA3), pour brancher la a lieu dès lors que l'autre consommation de courant...
  • Page 28 Une sonde de température supplémentaire (BT74) peut dans le menu 5.4 (SG Ready A et SG Ready B), voir page être branchée à F1245PC pour déterminer à quel mo- ment basculer entre le chauffage et le rafraîchissement. Commutateur ouvert ou fermé signifie l'une des possi- La sonde de température est connectée à...
  • Page 29 REMARQUE! +Adjust doit d'abord être sélectionné dans le Une fonction de contact externe peut être branchée au F1245PC pour vous permettre de changer la tempé- menu 5.4 « Entrées/sorties soft ». rature d'alimentation et la température ambiante. Lorsque le commutateur est fermé, la température REMARQUE! passe en °C (si la sonde d'ambiance est branchée et...
  • Page 30 2 A (230V ~). La photo montre le relais en position alarme. Lorsque le commutateur (SF1) est en position « » ou « », le relais est alors en position alarme. Chapitre 5 | Connexions électriques NIBE™ F1245PC...

  • Page 31: Accessoires De Branchement

    EKKX ou similaire. cessoires. Voir page 66 pour une liste des accessoires Étant donné qu'il existe différents branchements pour qui peuvent être utilisés avec F1245PC. les accessoires avec circuits imprimés AA9, lisez toujours les instructions du manuel pour les accessoires que Accessoires avec un circuit imprimé...

  • Page 32: Mise En Service Et Réglage Préparations

    Préparations REMARQUE! Le tuyau de l'échangeur à l'intérieur de la cuve 1. Vérifiez que F1245PC n'a pas été endommagé du- doit être vidangé pour que de l'air puisse être rant le transport. libéré. Cela signifie que le système n'est pas 2.

  • Page 33: Guide De Démarrage

    Légende des symboles Sym- Signification bole Vanne d'arrêt Soupape de sécurité Cuve de niveau Vase d'expansion Manomètre Filtre à particules NIBE™ F1245PC Chapitre 6 | Mise en service et réglage...

  • Page 34: Réglage Et Purge

    Le flux ne peut être réglé correctement dans le système à eau glycolée que si la pompe à eau glycolée fonctio- nne à la vitesse appropriée. F1245PC comprend une pompe à eau glycolée qui peut être commandée auto- matiquement en mode standard. Vous devrez peut- être exécuter manuellement certaines fonctions et...
  • Page 35 élevé de saumure. Tillgängligt tryck, kPa Réglez la vitesse du circulateur capteur via le menu Eleffekt, W 5.1.9, voir page 49 (ne s'applique pas à F1245PC 10 kW). Voyants LED P100% F1245PC 10 kW Vous pouvez choisir parmi trois courbes de commande différentes pour la pression proportionnelle (PT) et...
  • Page 36 Eleffekt, W Puissance absorbée, W priée pour la pompe à fluide caloporteur dans les diffé- rentes conditions de fonctionnement. La F1245PC co- P100% mprend une pompe à fluide caloporteur qui peut être commandée automatiquement, mais il est possible si nécessaire de régler manuellement la vitesse en se re-...
  • Page 37 Eleffekt 0,15 0,25 0,35 Tillgängligt tryck Tillgängligt tryck, kPa Eleffekt F1245PC 8 kW Vase d'expansion Eleffekt, W Si vous utilisez un vase d'expansion à pres- Tillgängligt tryck, kPa Pression disponible, kPa sion (CM3) au lieu d'une cuve de niveau, Eleffekt, W Puissance absorbée, W...

  • Page 38: Réglage De La Courbe De Chauffage/Rafraîchissement

    Confirmez le nouveau réglage en appuyant sur le bouton OK. La loi d'eau 0 est une loi d'eau personnalisée créée dans le menu 1.9.7. Chapitre 6 | Mise en service et réglage NIBE™ F1245PC...
  • Page 39 S'il fait chaud à l'extérieur et que la tempéra- ture ambiante est trop élevée, diminuez d'un incrément le décalage de la loi d'eau. NIBE™ F1245PC Chapitre 6 | Mise en service et réglage...

  • Page 40: Commande - Présentation Unité D'affichage

    ■ parcourir les menus et les options ; ■ augmenter ou diminuer les valeurs ; ■ changer de page dans le cas d'instructions couvrant plusieurs pages (par exemple aide et infos d'entretien). Chapitre 7 | Commande - Présentation NIBE™ F1245PC...

  • Page 41: Système De Menus

    » est actif dans 4.7 Reportez-vous aux informations disponibles dans le menu d'aide ou le manuel d'utilisation. Ce symbole indique si le F1245PC commu- Menu 3 - INFOS nique avec NIBE NIBE Uplink. Affichage de la température et d'autres informations de fonctionnement et accès au journal d'alarmes.
  • Page 42 1. Cliquez sur l'option souhaitée. L'une des optio- ns est alors présélectionnée (en blanc). 2. Appuyez sur le bouton OK pour confirmer l'option sélectionnée. Une petite coche verte apparaît à côté de l'option sélectionnée. Chapitre 7 | Commande - Présentation NIBE™ F1245PC...
  • Page 43 à gauche (au niveau du numéro de la page) ait été sélectionnée. 2. Appuyez sur le bouton OK pour changer d'étape dans le guide de démarrage. NIBE™ F1245PC Chapitre 7 | Commande - Présentation Si le guide de démarrage est conservé sur cette pge, il se ferme autom.

  • Page 44: Commande - Menus

    Menu 3 - INFOS 3 - INFOS 3.1 - infos d'entretien 3.2 - infos compresseur 3.3 - infos chaleur suppl. 3.4 - journal des alarmes 3.5 - journal temp. int * Accessoires nécessaires. Chapitre 8 | Commande - Menus NIBE™ F1245PC...

  • Page 45: Menu 4 - Pompe À Chaleur

    4 - POMPE À CHALEUR 4.1 - fonctions supplém. 4.1.1 - piscine * Menu 4.1.2 - piscine 2 * 4.1.3 - internet 4.1.3.1 - NIBE Uplink 4.1.3.8 - réglages tcp/ip 4.1.3.9 - réglages proxy Menu 4.1.4 - sms * Menu 4.1.5 - SG Ready 4.1.6 - smart price adaption™...

  • Page 46: Menu 5 - Entretien

    5.9 - fonction séchage du sol 5.10 - journal des modifications 5.12 - pays * Accessoire nécessaire. Allez dans le menu principal, actionnez et maintenez enfoncé le bouton Retour pendant 7 secondes pour accéder au menu Maintenance. Chapitre 8 | Commande - Menus NIBE™ F1245PC...
  • Page 47 Les systèmes de plancher chauffant sont nor- Émail malement temp. max. circuit écoul. réglés Inoxydable entre 35 et 45 °C. Émail Vérifiez la température maximale de votre sol Inoxydable avec votre fournisseur. Émail Inoxydable NIBE™ F1245PC Chapitre 8 | Commande - Menus...
  • Page 48 Plage de réglage : 0 – 100 % Définissez ici la vitesse de ventilateur parmi les cinq vi- tesses sélectionnables. ATTENTION! Un flux de ventilation incorrect risque d'endo- mmager l'habitation et d'accroître la consom- mation d'énergie. Chapitre 8 | Commande - Menus NIBE™ F1245PC...
  • Page 49 Réglage d'usine : 100 % Plage de réglage : 1 - 100 % Valeurs par défaut : 70 % Ce menu ne s'affiche pas si vous possédez un F1245PC 10 kW. Réglage manuel, piscine Définissez ici la vitesse de la pompe à eau glycolée.
  • Page 50 La vitesse de la pompe à chaleur lors du rafraîchisseme- REMARQUE! nt actif et passif (la pompe capteur fonctionne alors en Ce menu est destiné à tester F1245PC d'après mode manuel) peut aussi être définie ici. les différentes normes. Menu 5.1.12 - suppl. électrique interne...
  • Page 51 Des exemples de raccordements différents la piscine. vous sont présentés sur le site www.nibe.fr. Les désignations au-dessus de la vanne Ce menu possède une mémoire de raccordement, ce d'inversion indiquent si celle-ci est électri- qui signifie que le système de commande se rappelle...
  • Page 52 Quand la fonction a été ac- tivée, les réglages du rafraîchissement s'affichent dans le système de menu. Référez-vous aux instructions d'installation des acces- soires pour obtenir une description de cette fonction. Chapitre 8 | Commande - Menus NIBE™ F1245PC...
  • Page 53 : vous pouvez régler ici les températures maxi- males des panneaux solaires respectifs des réservoirs auxquels la pompe de circulation doit s'arrêter. Ceci afin d'assurer une protection contre les températures excessives dans le réservoir solaire. NIBE™ F1245PC Chapitre 8 | Commande - Menus...
  • Page 54 Valeur par défaut : 1,0 retard robinet mélangeur Plage de réglage : de 10 à 300 s Valeurs par défaut : 30 s Effectuez ici les réglages de confort de l'eau chaude sanitaire. Chapitre 8 | Commande - Menus NIBE™ F1245PC...
  • Page 55 Le guide de démarrage démarrera automatiquement lorsque vous activerez la pompe à chaleur pour la pre- mière fois. Démarrez-le manuellement ici. Voir la page 33 pour plus d'informations sur le guide de démarrage. NIBE™ F1245PC Chapitre 8 | Commande - Menus...
  • Page 56 Il est possible de paramétrer la langue quel que soit le pays sélectionné. REMARQUE! Cette option se verrouille après une période de 24 heures, un redémarrage de l'écran ou une mise à jour du programme. Chapitre 8 | Commande - Menus NIBE™ F1245PC...

  • Page 57: Entretien Opérations D'entretien

    REMARQUE! L'entretien ne doit être effectué que par des personnes possédant l'expertise nécessaire. Lors du remplacement de composants de F1245PC, seules des pièces de rechange prove- nant de NIBE peuvent être utilisées. Mode Urgence REMARQUE! Le commutateur (SF1) ne doit pas être positio- nné...
  • Page 58 -5 pour -12 kW. 2. De l'air doit pénétrer dans le système pour que le liquide restant puisse s'écouler. Pour ce faire, dévi- 1. Fermez F1245PC en réglant le commutateur ((SF1)) ssez légèrement la vis d'évacuation d'air du radia- sur «...
  • Page 59 3,150 Il est généralement plus facile de démarrer la pompe 74,32 3,105 de circulation lorsque la F1245PC est en marche, avec le commutateur (SF1) réglé sur « ». Si vous aidez au 56,20 3,047 démarrage de la pompe de circulation lorsque la...
  • Page 60 à chaleur par ceux fournis (voir image). QM33 F1245 QM34 QM32 Débranchez les commutateurs (A), (B) et (E) situés sous le boîtier de la carte de base. Chapitre 9 | Entretien NIBE™ F1245PC...
  • Page 61 Vous pouvez ainsi mettre à jour le logiciel dans F1245PC. REMARQUE! F1245PC est équipé d'un port USB dans l'unité d'affi- chage. Ce port USB peut servir à raccorder une mémoire Pour que les différentes fonctions suivantes USB pour mettre à jour le logiciel, sauvegarder des in- fonctionnent, la mémoire USB doit contenir...
  • Page 62 Plage de réglage : 1 s – 60 m Plage de réglage d'usine : 5 s Sélectionnez ici le mode d'enregistrement des valeurs de mesure du courant de F1245PC dans un fichier journal sur la clé USB. 1. Définissez l'intervalle souhaité entre deux journali- sations.

  • Page 63: Perturbations Du Confort

    électrique génère de la chaleur et/ou de l'eau rect. chaude. Accédez au menu 4.2. Si le mode « auto » est séle- ■ ctionné, sélectionnez une valeur supérieure sur « arrêter le chauffage » dans le menu 4.9.2. NIBE™ F1245PC Chapitre 10 | Perturbations du confort...
  • Page 64 Ventilation faible ou inexistante « chauffage ». Si cela ne suffit pas, sélectionnez Cette partie du chapitre répertoriant les différentes « supplément ». erreurs ne s'applique que si l'accessoire NIBE FLM est Valeur définie du régulateur de chaleur automatique ■ installé.
  • Page 65 ■ Réglez la répartition du débit entre les radiateurs. Gargouillements Cette partie du chapitre répertoriant les différentes erreurs ne s'applique que si l'accessoire NIBE FLM est installé. Quantité d'eau insuffisante dans le siphon. ■ Remplissez à nouveau siphon avec de l'eau.

  • Page 66: Accessoires

    à eaux souterraines ou la pompe de circulation externe chauffage différents ou plus, nécessitant des tempéra- est raccordée à F1245PC au moment de l'activation de tures d'alimentations différentes. l'alarme. ECS 40 (Max. 80 m²) Réf.
  • Page 67 Unité d'ambiance RMU 40 Avec le RMU 40, il est possible de réguler et de supervi- ser la pompe à chaleur dans une partie différente de l'habitation autre que celle où la F1245PC est installée. Réf. 067 064 NIBE™ F1245PC...

  • Page 68: Données Techniques

    * Cette dimension s'applique selon un angle de 90° sur les tuyaux à saumure (raccordement latéral). Elle peut varier d'environ ±100 mm en hauteur, étant donné que les tuyaux à saumure sont en partie flexibles. Chapitre 12 | Données techniques NIBE™ F1245PC...

  • Page 69: Caractéristiques Techniques

    Type de fluide frigorigène R407C Volume Valeur de coupure du pressostat haute pression 2,9 (29 bars) Différence pressostat haute pression 0,7 (-7 bars) Valeur de coupure du pressostat basse pression 0,15 (1,5 bars) NIBE™ F1245PC Chapitre 12 | Données techniques...
  • Page 70 0/35 et 1m Branchements des tuyaux Diam. ext. des tuyaux CU du capteur Diam. ext. des tuyaux CU du circuit chauffage Diam. externe du raccord d'eau chaude Diam. externe du raccord d'eau froide Chapitre 12 | Données techniques NIBE™ F1245PC...
  • Page 71 30 – 87 30 – 87 35 – 185 Puissance, pompe de circulation 7 – 63 7 – 63 7 – 63 7 – 63 normes IP IP21 Circuit frigorifique Type de fluide frigorigène R407C NIBE™ F1245PC Chapitre 12 | Données techniques...
  • Page 72 Si l'impédance du point de raccord du réseau électrique est supérieure à celle recommandée, il est possible qu'une interférence survienne. Si l'impédance du point de raccord du réseau électrique est supérieure à celle recommandée, vérifiez avec le fournisseur avant d'acheter tout équipement. Chapitre 12 | Données techniques NIBE™ F1245PC...
  • Page 73 10 kW 8 kW 6 kW 5 kW °C °C °C Temp. saumure entrante Köldbärare in, temperatur Köldbärare in, temperatur Temp. saumure entrante Framledning Tuyau de départ Framledning Conduite de retour Returledning Returledning NIBE™ F1245PC Chapitre 12 | Données techniques...

  • Page 74: Étiquetage Énergétique

    Étiquetage énergétique Fiche d'information Fournisseur NIBE AB Modèle F1245PC-5 1x230V Application température °C 35 / 55 Profil robinet déclaré pour la production d'ECS Catégorie de rendement du chauffage ambiant, tem- A++ / A++ pérature moyenne Catégorie de rendement de la production d'ECS, tem- pérature moyenne...
  • Page 75 Fournisseur NIBE AB Modèle F1245PC-5 3x400V F1245PC-6 3x400V F1245PC-8 3x400V F1245PC-10 3x400V Application température °C 35 / 55 35 / 55 35 / 55 35 / 55 Profil robinet déclaré pour la production d'ECS Catégorie de rendement du chauffage ambiant, tem-...
  • Page 76 Données relatives à l'efficacité énergétique du pack Modèle F1245PC-5 1x230V Application température °C 35 / 55 Classe du régulateur Régulateur, contribution au rendement Rendement énergétique saisonnier du pack de 175 / 132 chauffage, température moyenne Classe de rendement énergétique saisonnier du pack A+++ / A++ de chauffage, température moyenne.
  • Page 77 Documentation technique Modèle F1245PC-5 1x230V Type de pompe à chaleur air-eau air extrait-eau eau glycolée-eau eau-eau Pompe à chaleur basse température Appoint électrique immergé intégré comme appoint Pompe à chaleur double service Température Moyenne Faible Élevée Application température Moyenne (55 °C) Faible (35 °C)
  • Page 78 Modèle F1245PC-5 3x400V Type de pompe à chaleur air-eau air extrait-eau eau glycolée-eau eau-eau Pompe à chaleur basse température Appoint électrique immergé intégré comme appoint Pompe à chaleur double service Température Moyenne Faible Élevée Application température Moyenne (55 °C) Faible (35 °C) Norme appliquées...
  • Page 79 Modèle F1245PC-6 3x400V Type de pompe à chaleur air-eau air extrait-eau eau glycolée-eau eau-eau Pompe à chaleur basse température Appoint électrique immergé intégré comme appoint Pompe à chaleur double service Température Moyenne Faible Élevée Application température Moyenne (55 °C) Faible (35 °C) Norme appliquées...
  • Page 80 Modèle F1245PC-8 3x400V Type de pompe à chaleur air-eau air extrait-eau eau glycolée-eau eau-eau Pompe à chaleur basse température Appoint électrique immergé intégré comme appoint Pompe à chaleur double service Température Moyenne Faible Élevée Application température Moyenne (55 °C) Faible (35 °C) Norme appliquées...
  • Page 81 Modèle F1245PC-10 3x400V Type de pompe à chaleur air-eau air extrait-eau eau glycolée-eau eau-eau Pompe à chaleur basse température Appoint électrique immergé intégré comme appoint Pompe à chaleur double service Température Moyenne Faible Élevée Application température Moyenne (55 °C) Faible (35 °C) Norme appliquées...

  • Page 82: Index

    Verrouillage des câbles, 22 Plage de fonctionnement de la pompe à chaleur, 73 Branchements optionnels, 27 Schéma, sortie de rafraîchissement passif, 73 Caractéristiques techniques, 69 Entretien, 57 Étiquetage énergétique, 74 Opérations d'entretien, 57 Documentation technique, 77 Chapitre 13 | Index NIBE™ F1245PC...
  • Page 83 Réinitialisation, 21 nt), 23 Livraison et manipulation, 7 Raccordements électriques Composants fournis, 8 NIBE Uplink™, 27 Dépose des caches, 8 Raccordement du circulateur capteur externe (10 kW unique- Dépose des éléments d'isolation, 9 ment), 23 Dépose du module de rafraîchissement, 7 Réajustement, purge, côté...
  • Page 84 Utilisez le clavier virtuel, 43 Valeurs de la sonde de température, 59 Verrouillage des câbles, 22 Vidage du système à saumure, 58 Vidange du préparateur ECS, 57 Vidange du système d'émission, 58 Voyant d'état, 40 Zone d'installation, 7 Chapitre 13 | Index NIBE™ F1245PC...
  • Page 88 WS name: Anders WS version: a7 (working edition) Publish date: 2016-01-28 10:19 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 331527...
