REMARQUE!
Le cache de la platine d'entrée peut être ouvert
sans outil.

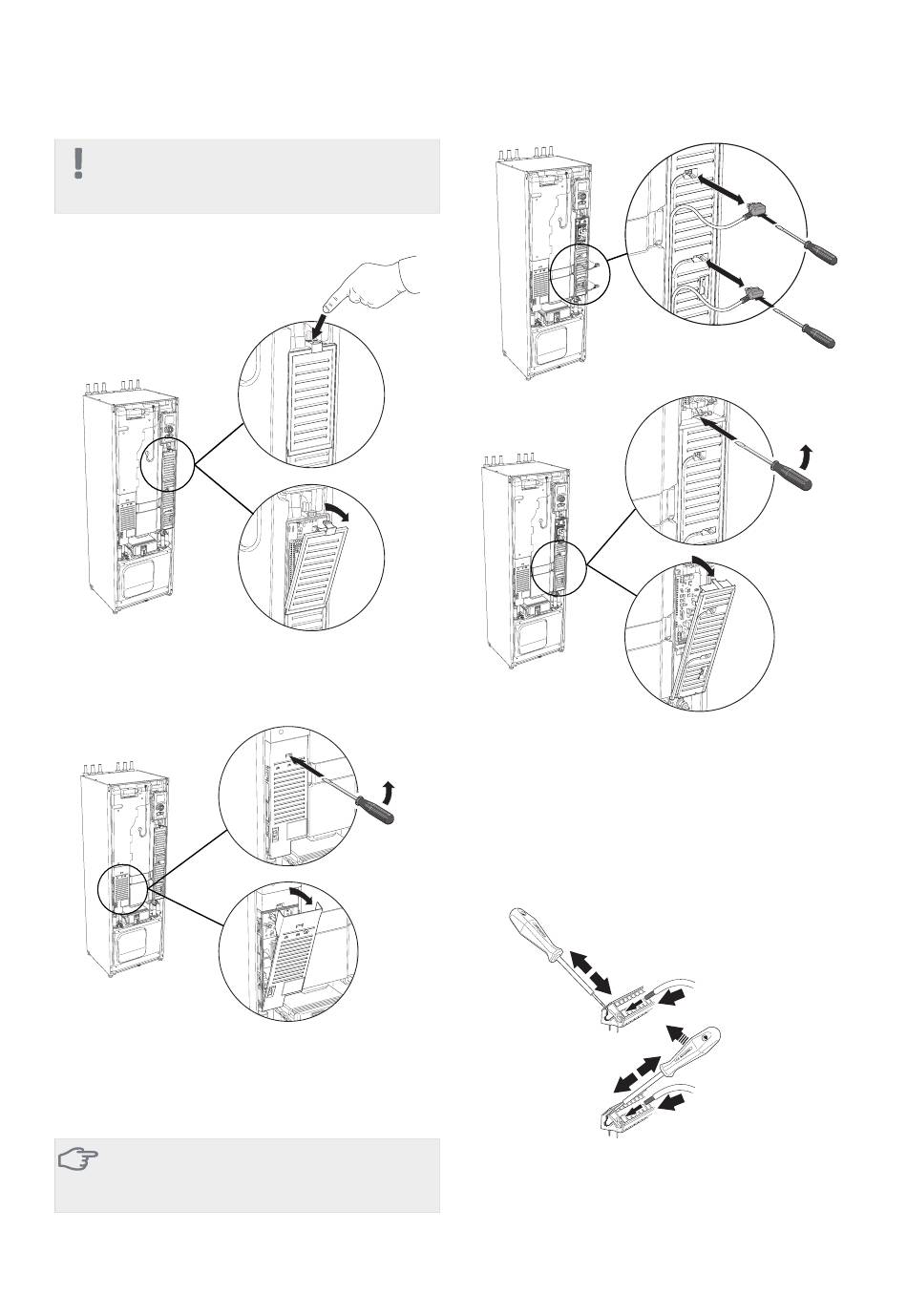

Dépose du cache de la platine d'entrée
1. Poussez le loquet vers le bas.
2. Inclinez le cache et retirez-le.
Dépose du cache de la platine du thermoplongeur
1. Insérez le tournevis (A) et décalez doucement le lo-
quet vers le bas (B).
2. Inclinez le cache et retirez-le.
Dépose du cache de la platine de base
ATTENTION!
Pour ôter le cache de la platine de base, comme-
ncez par retirer le cache de la platine d'entrée.
22 Chapitre 5 | Connexions électriques
1
2
A
1 B
2
1
1
2
2
3
1. Débranchez les commutateurs à l'aide d'un tourne-
vis.
2. Insérez le tournevis (A) et décalez doucement le lo-
quet vers le bas (B).
3. Inclinez le cache et retirez-le.
Verrouillage des câbles
Utilisez un outil adapté pour libérer/verrouiller les câbles
dans les répartiteurs de la pompe à chaleur.
3
3
1
1
2
1
4
1
2
3
A
B
1
2
2
2
4
3
