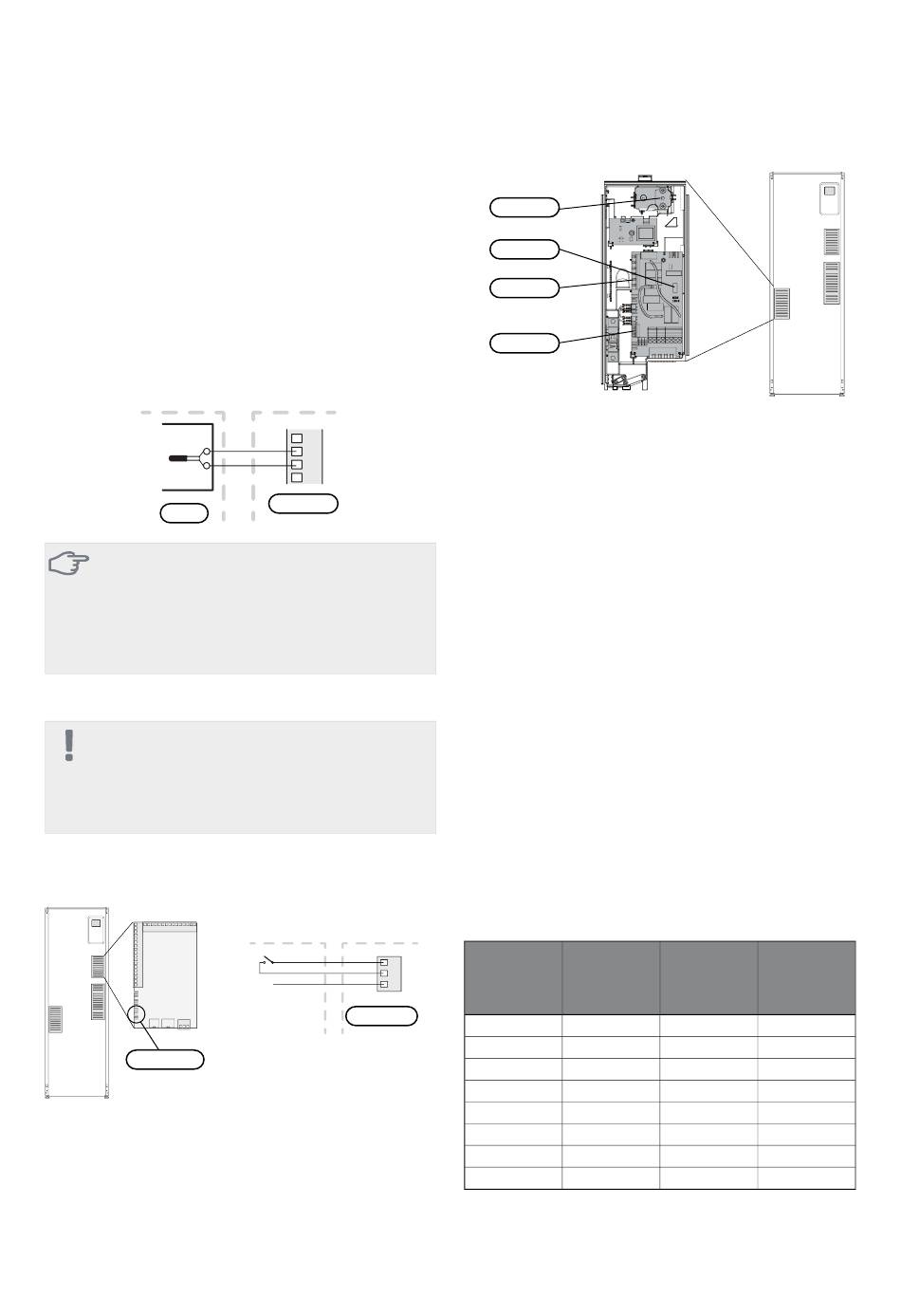

Réglages - Nibe F1245PC Manuel D'installation

La pompe à chaleur fonctionne sans la sonde. Toutefois,
si l'utilisateur souhaite afficher la température intérieure
sur l'écran F1245PC, la sonde doit être installée. Raccor-
dez la sonde d'ambiance à X6:3 et X6:4 sur la carte
d'entrée (AA3).
Si vous souhaitez utiliser la sonde pour changer la tem-
pérature ambiante en °C et/ou pour modifier/stabiliser
la température ambiante, activez-la à partir du menu
1.9.4.
Si vous utilisez la sonde d'ambiance dans une pièce
équipée d'un système de chauffage par le sol, elle n'aura
qu'une fonction indicative et ne permettra pas de régler
la température ambiante.
RG 05
Externe
BT50
ATTENTION!
Les changements de température dans le loge-
ment prennent du temps. Par exemple, un
chauffage au sol ne permet pas de sentir une
différence notable de la température des pièces
sur de courtes périodes de temps.
Branchement du compteur d'énergie externe
REMARQUE!
Le branchement d'un compteur d'énergie néce-
ssite la version 35 ou une version ultérieure sur
la platine d'entrée (AA3) ainsi que la « version
d'affichage » 7113 ou une version ultérieure.
Branchez le(s) compteur(s) d'énergie sur le bornier X22:1-
3 et/ou X23:1-3 sur la carte d'entrée (AA3) comme
illustré.
AA3-X22/23
Activez le(s) compteur(s) d'énergie dans le menu 5.2.4
puis définissez la valeur souhaitée (énergie par impul-
sion) dans le menu 5.3.21.
NIBE F1245PC
F1245
F1245PC
2
3
4
5
AA3-X6
Extern energimätare Externe F1245PC ProduktNamn
+5V
1
0-5V
2
GND
3
AA3-X22/23
Réglages
FD1-BT30
AA1-SF2
AA1-X3
AA1-X7
Supplément électrique - sortie maximum
Le nombre d'étapes, la puissance restituée maximale et
l'alimentation au niveau de la connexion de l'appoint
électrique immergé varient en fonction du modèle. Voir
les tableaux.
L'appoint électrique peut être limité en fonction du pays
sélectionné.
Réglage de la puissance restituée maximale
Le réglage de la puissance maximale de l'appoint élec-
trique s'effectue à partir du menu 5.1.12.
Les tableaux indiquent le courant de phase total de
l'appoint électrique immergé au démarrage. Si un appoi-
nt électrique immergé a déjà démarré et n'est pas utilisé
à sa capacité totale, les valeurs du tableau peuvent cha-
nger, car la commande utilisait cet appoint électrique
immergé à l'origine.
Passage à la puissance restituée maximale
Si la puissance maximale de livraison de l'appoint élec-
trique immergé (7 kW) n'est pas suffisante, la pompe à
chaleur peut être réglée sur un maximum de 9 kW.
Déplacez le câble blanc du répartiteur X7:23 au réparti-
teur X3:13 (le sceau sur le répartiteur doit être cassé) sur
la carte du thermoplongeur (AA1).
3x 400 V (puissance restituée maximale, branchée à
la livraison 7 kW)
Supplément Courant de
électrique phase maxi-
max. (kW) mal L1(A)
0 –
1 –
2 –
3 –
4 –
5 8,7
6 8,7
7 8,7
Chapitre 5 |
Courant de Courant de
phase maxi- phase maxi-
mal L2(A) mal L3(A)
– –
– 4,3
8,7 –
8,7 4,3
8,7 8,7
8,7 13,0
8,7 8,7
8,7 13,0
Connexions électriques 25
