Nibe F1245PC Manuel D'installation page 28

Les entrées sélectionnables sur la carte d'entrée pour
ces fonctions sont les suivantes :
AUX1
AUX2
AUX3
AUX4
AUX5
Les sorties sélectionnables sont AA3:X7.

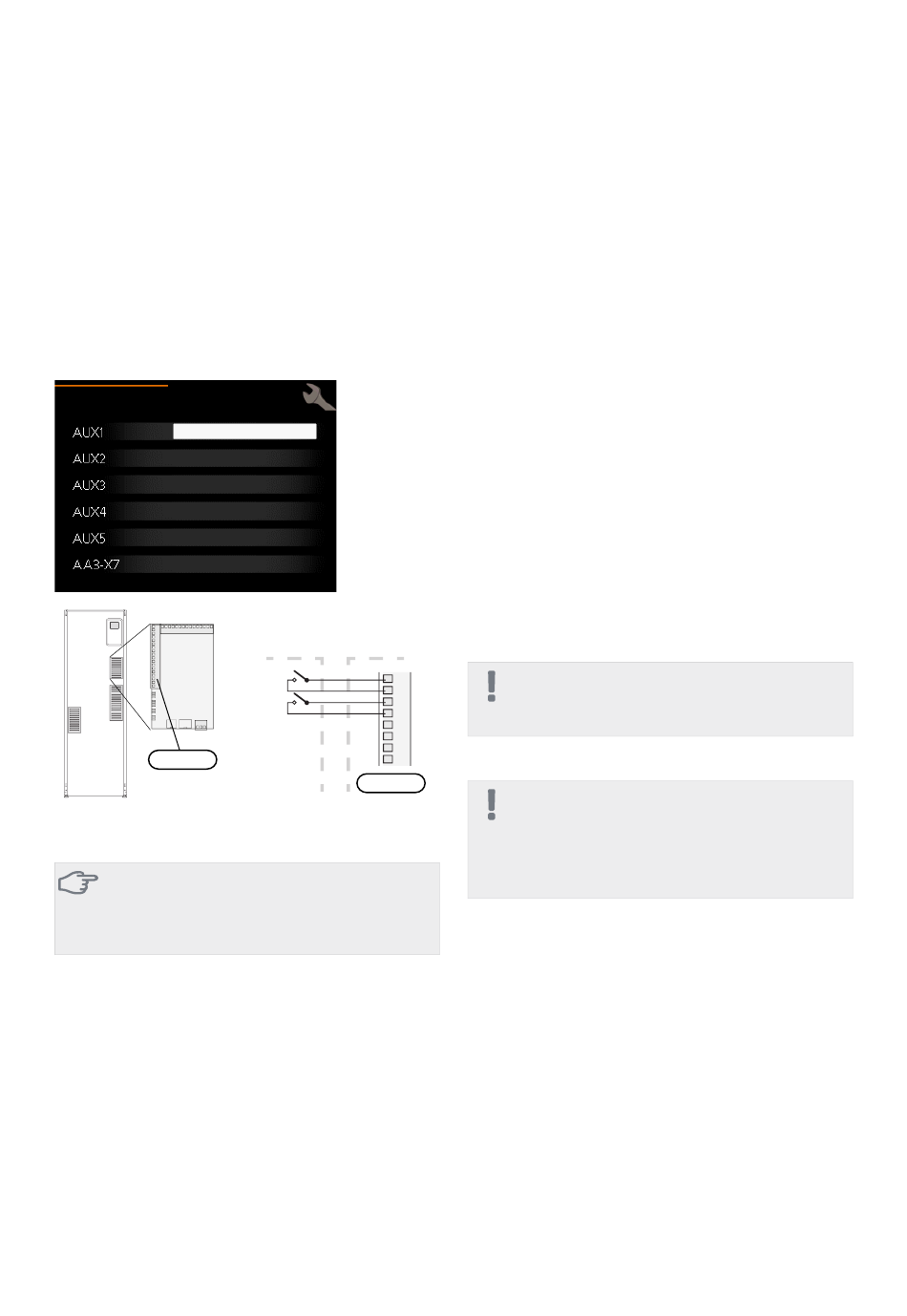

Entrées/sorties circuit 5.4
AA3-X6
L'exemple ci-dessus utilise les entrées AUX1 (X6:9-10) et AUX2
(X6:11-12) sur le circuit imprimé d'entrée (AA3).
ATTENTION!
Certaines des fonctions suivantes peuvent éga-
lement être activées et programmées via les
paramètres de menu.
Sélection possible d'entrées AUX
Sonde de température, rafraîchissement/chauffage
Une sonde de température supplémentaire (BT74) peut
être branchée à F1245PC pour déterminer à quel mome-
nt basculer entre le chauffage et le rafraîchissement.
La sonde de température est connectée à l'entrée sélec-
tionnée (menu 5.4) sur le bornier X6 du circuit d'entrée
(AA3) qui se situe derrière le cache avant et est position-
né de manière pratique dans le système d'émission.
Utilisez un câble à 2 conducteurs d'au moins 0,5 mm².
28 Chapitre 5 | Connexions électriques
X6:9-10
X6:11-12
X6:13-14
X6:15-16
X6:17-18
blocage chauff.
activer temp. luxe
non utilisé
non utilisé
non utilisé
sortie d'alarme
F1245PC
Externe Externt F1245
B
A
AA3-X6
Commutateur de blocage externe du chauffage
supplémentaire et/ou du compresseur
Le blocage de la chaleur supplémentaire et du compres-
seur est connecté à deux entrées AUX différentes.
Si le blocage externe de l'appoint et/ou du compresseur
est souhaité, il peut être branché au bornier X6 sur la
carte d'entrée (AA3), qui se trouve derrière le cache
avant.
Pour débrancher l'appoint et/ou le compresseur, bran-
chez un contact de fonction sans potentiel à l'entrée
sélectionnée via le menu 5.4, voir page 54.
Il est possible de combiner le blocage externe du chauf-
fage supplémentaire et du compresseur.
Un contact fermé entraîne la déconnexion de la puissa-
nce absorbée.
Contact de blocage puissance absorbée
Lorsque le blocage externe du tarif est utilisé, il peut être
branché au bornier X6 sur la carte d'entrée (AA3), qui
se trouve derrière le cache avant.
Le blocage du tarif signifie que l'appoint, le compresseur,
le chauffage et la production d'eau chaude sont décon-
nectés par le raccordement d'un contact de fonction
sans potentiel à l'entrée sélectionnée via le menu 5.4,
voir page 54.
Un commutateur fermé indique que le blocage du tarif
est activé.
REMARQUE!
9
10
Lorsque le blocage du tarif est activé, le circuit
11
12
de départ min. ne s'applique pas.
13
14
15
Interrupteur pour « SG ready »
16
REMARQUE!
Cette fonction peut uniquement être utilisée
dans les réseaux d'alimentation qui prennent
en charge la norme « SG Ready »
« SG Ready » nécessite deux entrées AUX.
Lorsque cette fonction est requise, le branchement doit
se faire au bornier X6 sur la carte d'entrée (AA3).
« SG Ready » est une forme de contrôle du tarif intellige-
nte qui permet à votre fournisseur d'électricité d'avoir
une influence sur la température à l'intérieur et la tem-
pérature de l'eau chaude et/ou la température de l'eau
de la piscine (le cas échéant, ou tout simplement de
bloquer l'appoint et/ou le compresseur de la pompe à
chaleur à certaines heures de la journée (à sélectionner
dans le menu 4.1.5 une fois la fonction activée). Activez
la fonction en branchant les contacts de fonction sans
potentiel à deux entrées sélectionnées dans le menu 5.4
(SG Ready A et SG Ready B), voir page 54.
Commutateur ouvert ou fermé signifie l'une des possibi-
lités ci-après :
■
Blocage (A : fermé, B : ouvert)
« SG Ready » est active. Le compresseur situé dans la
pompe à chaleur ainsi que l'appoint sont bloqués tout
comme les jours à tarif bloqué.
NIBE F1245PC
