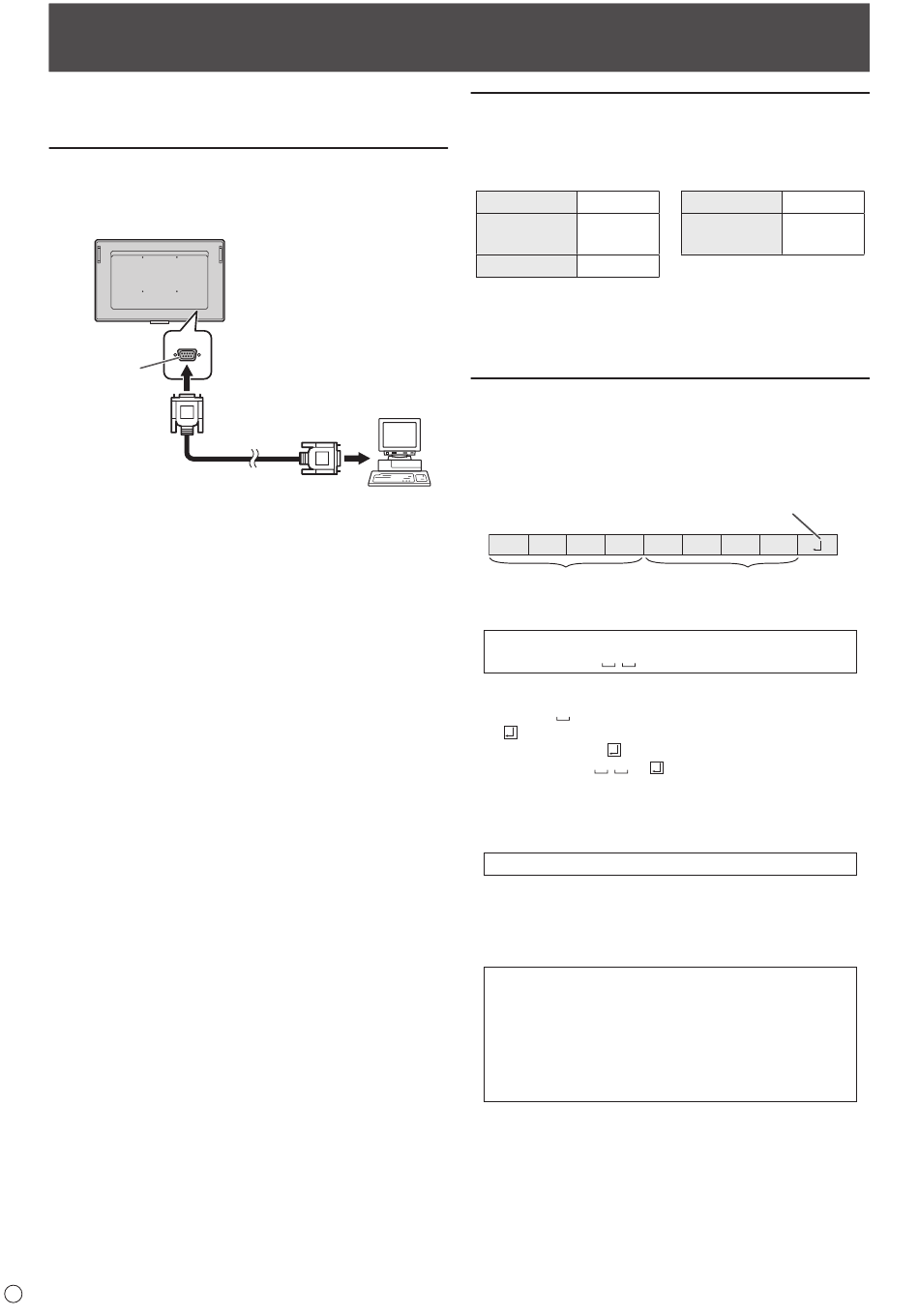

Commande du moniteur par un ordinateur (RS-232C)
Vous pouvez commander ce moniteur à partir d'un ordinateur
via le port RS-232C (port COM) sur l'ordinateur.
Raccordement d'un ordinateur
Connectez le câble direct RS-232 entre le port COM de
l'ordinateur (connecteur RS-232C) et la borne d'entrée RS-
232C du moniteur.
Borne d'entrée
RS-232C
Câble direct RS-232
(en vente dans le commerce)
30
F
Ordinateur
Vers le port COM
Conditions de communication
Faites les réglages de communication RS-232C de l'ordinateur
pour qu'ils correspondent aux réglages de communication du
moniteur comme suit :
Débit en bauds *
Longueur des
8 bits
données
Bit de parité
Aucun
* Réglez le débit en bauds à l'identique du paramètre
BAUD RATE <DÉBIT EN BAUDS> du menu SETUP
<INSTALLATION>. (Réglage d'origine : 38400 bps)
Procédure de communication
nFormat des commandes
Lorsqu'une commande est envoyée de l'ordinateur au
moniteur, le moniteur exécute la commande, et envoie un
message de réponse à l'ordinateur.
C1
C2
C3
C4
Champ commande
(4 caractères
alphanumériques prescrits)
Exemple : VOLM0030
VOLM
30
* Veillez à entrer 4 caractères pour le paramètre. Ajoutez des
espaces (" ") si c'est nécessaire.
("
" est un code retour (0D
Erreur : VOLM30
Exact
: VOLM
30
Si la partie paramètre est de 5 caractères ou plus, n'utilisez
pas d'espace. Spécifiez les paramètres en utilisant un nombre
spécifique de caractères.
Exemple : TCPP01025
Si dans une commande "R" apparaît dans la colonne
"Direction" du "Tableau des commandes RS-232C" de la page
32, la valeur actuelle peut être renvoyée en utilisant un "?"
comme paramètre.
Exemple :
VOLM ? ? ? ?
←
30
←
Bit d'arrêt
1 bit
Commande de
Aucun
flux
Code retour
P1
P2
P3
P4
Champ paramètre
(Série de 4 caractères
choisis parmi : 0-9, +, - espace, ?)
, 0A
ou 0D
).)
H
H
H
De l'ordinateur au moniteur (Quel
est le réglage du volume actuel ?).
Du moniteur à l'ordinateur
(réglage du volume actuel : 30).
