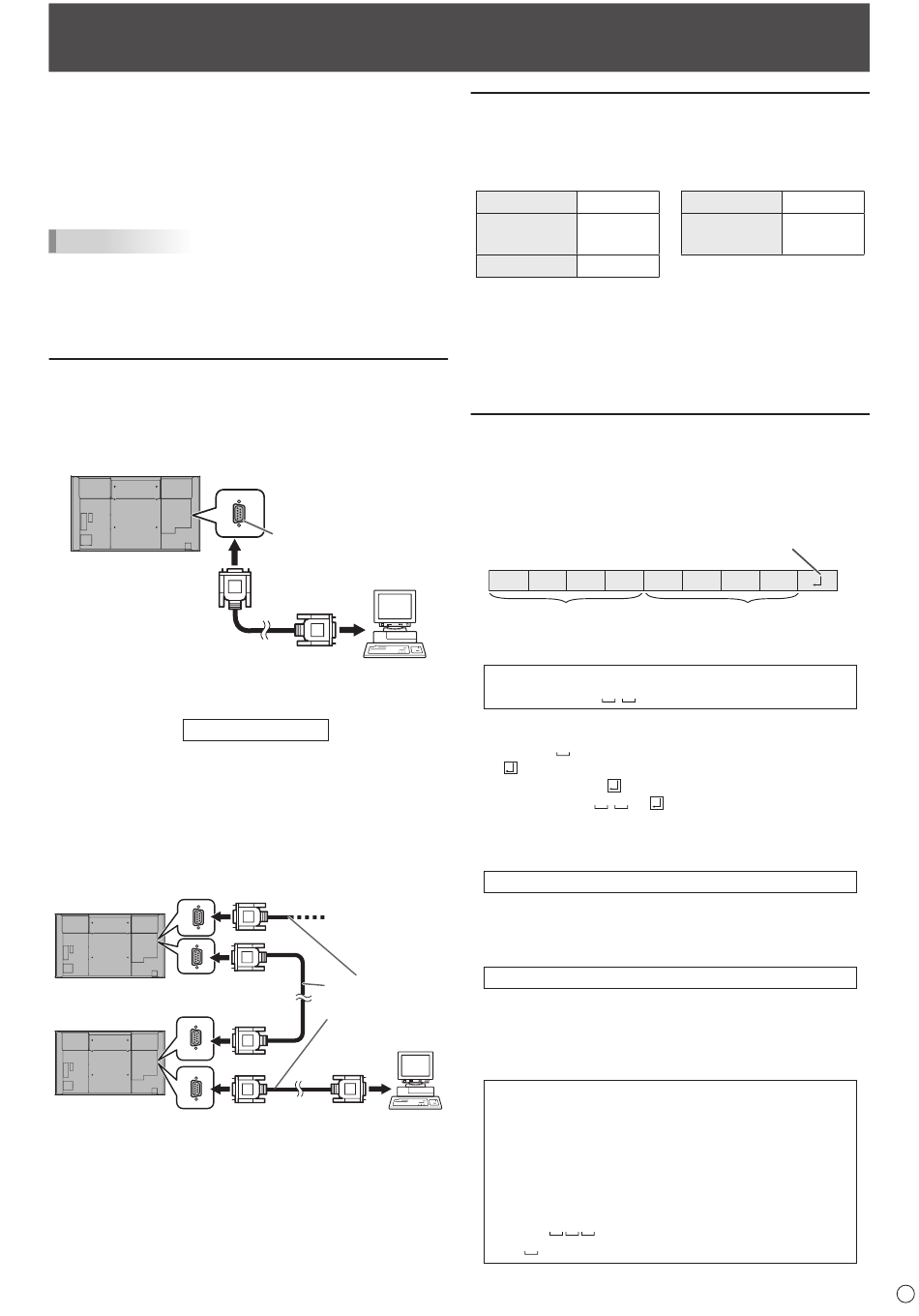

Commande du moniteur par un PC (RS-232C)
Vous pouvez commander ce moniteur à partir d'un PC via le
port RS-232C (port COM) sur le PC.
Vous pouvez également raccorder plusieurs moniteurs en
série en utilisant un PC. En affectant un numéro d'identification
à chaque moniteur (voir à la page 34), vous pouvez faire la
sélection/le réglage du mode d'entrée ou vérifier le statut d'un
moniteur particulier.
Conseils
• Pour contrôler le moniteur via le port RS-232C, réglez
RS-232C/LAN SELECT <SÉLECTION RS-232C/LAN> sur
RS-232C.
• Il est impossible d'utiliser simultanément les commandes
RS-232C et les commandes LAN.
Raccordement d'un PC
nRaccordement d'un moniteur à un PC
Connectez le câble direct RS-232 entre le port COM du PC
(connecteur RS-232C) et la borne d'entrée RS-232C du
moniteur.
Câble direct RS-232
(en vente dans le commerce)
nRaccordement d'une série de
moniteurs ...
Fonctions avancées
Connectez le câble direct RS-232 entre le port COM du PC
(connecteur RS-232C) et la borne d'entrée RS-232C du
premier moniteur.
Puis connectez le câble direct RS-232 à la borne de sortie RS-
232C du premier moniteur et à la borne d'entrée RS-232C du
second moniteur. Connectez de la même manière le troisième
et les moniteurs suivants.
Il est possible de raccorder jusqu'à 25 moniteurs. (En fonction
de la longueur du câble utilisé et des conditions environnantes.)
Second moniteur
Borne de sortie
RS-232C
Premier moniteur
Borne d'entrée
RS-232C
Borne d'entrée RS-232C
PC
Vers le port COM
Câbles directs RS-232
(en vente dans le
commerce)
PC
Vers le port COM
Conditions de communication
Faites les réglages de communication RS-232C du PC pour
qu'ils correspondent aux réglages de communication du
moniteur comme suit :
Débit en bauds *
Longueur des
8 bits
données
Bit de parité
Aucun
* Réglez le débit en bauds à l'identique du paramètre
BAUD RATE <DÉBIT EN BAUDS> du menu SETUP
<INSTALLATION>. (Réglage d'origine : 38400 bps)
* Lors de la connexion de plusieurs moniteurs en série,
paramétrez tous les moniteurs au même BAUD RATE
<DÉBIT EN BAUDS>.
Procédure de communication
nFormat des commandes
Lorsqu'une commande est envoyée de l'ordinateur au
moniteur, le moniteur exécute la commande, et envoie un
message de réponse au PC.
C1
C2
C3
C4
Champ commande
(4 caractères
alphanumériques prescrits)
Exemple : VOLM0030
VOLM
30
* Veillez à entrer 4 caractères pour le paramètre. Ajoutez des
espaces (" ") si c'est nécessaire.
("
" est un code retour (0D
Erreur : VOLM30
Exact
: VOLM
30
Lors de la saisie d'une valeur négative en entrée, spécifiez
une valeur numérique par un nombre à trois chiffres.
Exemple : AUTR-005
N'utilisez pas d'espaces pour MPOS, DATE et SC01 à SC08.
Spécifiez les paramètres en utilisant un nombre spécifique de
caractères.
Exemple : MPOS010097
Si dans une commande "R" apparaît dans la colonne
"Direction" du "Tableau des commandes RS-232C" de la page
37, la valeur actuelle peut être renvoyée en utilisant un "?"
comme paramètre.
Exemple :
VOLM ? ? ? ?
←
30
←
* Si un numéro d'identification (voir à la page 34) a été
affecté (par exemple, numéro d'identification = 1).
VOLM
?
←
30
001
←
Bit d'arrêt
1 bit
Commande de
Aucun
flux
Code retour
P1
P2
P3
P4
Champ paramètre
(Série de 4 caractères
choisis parmi : 0-9, +, - espace, ?)
, 0A
ou 0D
).)
H
H
H
Du PC au moniteur (Quel est le
réglage du volume actuel ?).
Du moniteur au PC (réglage du
volume actuel : 30).
Du PC au moniteur.
Du moniteur au PC.
33
