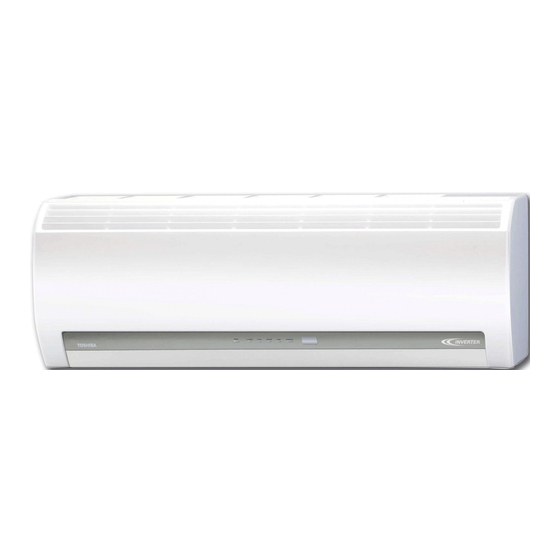

AIR CONDITIONER (SPLIT TYPE)
CLIMATISEUR (TYPE SPLIT)
KLIMAGERÄT (SPLIT-SYSTEM)
CONDIZIONATORE D'ARIA (TIPO SCOMPONIBILE)
APARATO DE AIRE ACONDICIONADO (TIPO SPLIT)
AR CONDICIONADO (TIPO SPLIT)
AIRCONDITIONER (GESPLITST TYPE)
ΚΛΙΜΑΤΙΣΤΙΚΟ ΜΗΧΑΝΗΜΑ (∆ΙΑΙΡΟΎΜΕΝΟΣ ΤΎΠΟΣ)
<High-Wall Type>/<Type mural haut>
<Wandmontierter Typ>/<Tipo a condotto nascosto>
<Modelo de pared>/<Tipo Mural>
<Hoog-Wandtype>/<Τύττος Υψηλού Τοίχου>
Heat Pump Model/Modèle à thermopompe
Geräte mit Heizung/Modello con pompa di riscaldamento
Modelo con bomba de calor/Modelo de bomba térmica
Model met warmtepomp/Μοντέλο µε Αντλία Θερµ τητας
Indoor Unit/Unité intérieure
Raumeinheit/Unità interna
Unidad interior/Unidade interior
Binnenunit/Εσωτερική Μονάδα
RAV-SM562KRT-E
RAV-SM802KRT-E
Please read this Installation Manual carefully before installing the Air Conditioner.
• This Manual describes the installation method of the indoor unit.
• For installation of the outdoor unit, follow the Installation Manual attached to the
outdoor unit.
Veuillez lire attentivement ce Manuel d'installation avant d'installer le climatiseur.
• Ce manuel décrit la procédure d'installation de l'unité intérieure.
• Pour installer l'unité extérieure, reportez-vous au Manuel d'installation fourni avec
l'unité extérieure.
Bitte lesen Sie dieses Handbuch sorgfältig, bevor Sie mit der Installation des Klimagerätes beginnen.
• In diesem Handbuch wird die Installation der Raumeinheit beschrieben.
• Um die Außeneinheit zu installieren, folgen Sie den Anweisungen in dem Handbuch, das der Außeneinheit beiliegt.
Prima di installare il condizionatore d'aria, leggere con attenzione questo manuale d'installazione.
• Questo manuale descrive il metodo d'installazione dell'unità interna.
• Per l'installazione dell'unità esterna, fare riferimento al manuale d'installazione fornito insieme all'unità esterna.
Lea atentamente este Manual de instalación antes de proceder a la instalación del aparato de aire acondicionado.
• Este manual describe el método de instalación de la unidad interior.
• Para la instalación de la unidad exterior, consulte el Manual de instalación que acompaña a la unidad exterior.
Leia atentamente o presente Manual de Instalação antes de instalar o Ar Condicionado.
• O presente manual descreve o método de instalar a unidade interior.
• Para a instalação de uma unidade exterior, siga o Manual de Instalação que acompanha a unidade exterior.
Lees deze installatie handleiding zorgvuldig door voordat u de airconditioner gaat installeren.
• Deze installatie methode beschrijft de installatiemethode van de binnenunit.
• Zie voor de installatie van de buitenunit, de installatiehandleiding bij de buitenunit.
Παρακαλώ διαßάστε προσεχτικά το Ενχειρίδιο Ενκατάστασης πριν απ την ενκατασταση του Κλιµατιστικού.
• Το παρ ν Ενχειρίδιο περινράφει τη µέθοδο ενκατάστασης της εσωτερικής µονάδας.
• Για την ενκατάσταση της εξωθερικής µονάδας, ακολουθήστε το Ενχειρίδιο Ενκατάστασης που συνοδεύει
την εξωτερική µονάδα.
INSTALLATION MANUAL
MANUEL D'INSTALLATION
INSTALLATIONS-HANDBUCH
MANUALE D'INSTALLAZIONE
MANUAL DE INSTALACIÓN
MANUAL DE INSTALAÇÃO
INSTALLATIE HANDLEIDING
ΕΓΧΕΙΡΙ∆ΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ
Publicité
Table des Matières
Manuels Connexes pour Toshiba RAV-SM562KRT-E
Sommaire des Matières pour Toshiba RAV-SM562KRT-E
- Page 1 Indoor Unit/Unité intérieure Raumeinheit/Unità interna Unidad interior/Unidade interior Binnenunit/Εσωτερική Μονάδα RAV-SM562KRT-E RAV-SM802KRT-E Please read this Installation Manual carefully before installing the Air Conditioner. • This Manual describes the installation method of the indoor unit. • For installation of the outdoor unit, follow the Installation Manual attached to the outdoor unit.
- Page 2 ADOPTION OF NEW REFRIGERANT • This Air Conditioner is a new type which adopts a new refrigerant HFC (R410A) instead of the conventional refrigerant R22 in order to prevent destruction of the ozone layer. UTILISATION DU NOUVEAU REFRIGERANT • Ce climatiseur est d’un type inédit qui utilise le nouveau réfrigérant HFC (R410A) au lieu du réfrigérant traditionnel R22, afin d’éviter la destruction de la couche d’ozone.
- Page 3 CONTENTS Accessory parts and parts to be procured locally ......1 REFRIGERANT PIPING ..............8 PRECAUTIONS FOR SAFETY ............. 2 ELECTRICAL WORK ..............11 INSTALLATION PROCEDURE ............ 4 TEST RUN ................... 14 SELECTION OF INSTALLATION PLACE ........5 TROUBLESHOOTING ..............15 INSTALLATION OF INDOOR UNIT ..........
-
Page 4: Accessory Parts And Parts To Be Procured Locally
Connecting cable (6.35 mm (diam.), Nominal (diam.) 1/4" thick 0.8 mm) H07RN-F or 245IEC66 (1.5 mm or more) RAV-SM562KRT-E Thermal insulation for refrigerant pipe (10 mm or more, thermal insulating foam polyethylene) (9.52 mm (diam.), Nominal (diam.) 3/8" thick 0.8 mm) -
Page 5: Precautions For Safety
PRECAUTIONS FOR SAFETY • Ensure that all Local, National and International regulations are satisfied. • Read this “PRECAUTIONS FOR SAFETY” carefully before Installation. • The precautions described below include the important items regarding safety. Observe them without fail. • After the installation work, perform a trial operation to check for any problem. Follow the Owner’s Manual to explain how to use and maintain the unit to the customer. - Page 6 PRECAUTIONS FOR SAFETY • After unpacking the unit, examine it carefully if there are possible damage. • Do not install in a place that might increase the vibration of the unit. • To avoid personal injury (with sharp edges), be careful when handling parts. •...
-
Page 7: Installation Procedure
INSTALLATION PROCEDURE Installation diagram of indoor unit For the rear left and left piping The auxiliary piping can be connected to the left, rear left, rear, right or bottom. Hook Installation plate Wall Right Insert the cushion between the Rear indoor unit and wall, and tilt the indoor unit for better operation. -
Page 8: Selection Of Installation Place
SELECTION OF INSTALLATION PLACE WARNING • Install the air conditioner where there is sufficient strength to withstand the weight of the unit. If the strength is not sufficient, the unit may fall down resulting in injury. CAUTION Upon approval of the customer, install the air conditioner in a place that satisfies the following conditions. -
Page 9: Drain Piping Work
DRAIN PIPING WORK Piping and drain hose installation In case of right-side exit • Cut out the knockout portion by the slits with a knife or pair of wire cutters as necessary. Slit (Body right) In case of downward pipe exit •... - Page 10 DRAIN PIPING WORK CAUTION • Bind the auxiliary pipes (two) and connecting cable with tape tightly. In case of left-side pipe exit and rear-left exit, bind the auxiliary pipes (two) only with facing tape. Indoor unit Connecting cable Auxiliary pipes Drain hose Installation plate •...
-
Page 11: Refrigerant Piping
REFRIGERANT PIPING Refrigerant piping 1. Use copper pipe with 0.8 mm or more thickness. (In case pipe size is ∅15.9, with 1.0 mm or more.) 2. Flare nut and flare works are also different from those of the conventional refrigerant. Take out the flare nut attached to the main unit of the air conditioner, and use it. - Page 12 REFRIGERANT PIPING Tightening connection CAUTION • Do not apply excessive torque. Otherwise, the nut may crack depending on the conditions. (Unit : N•m) Outer diam. of copper pipe Tightening torque 6.4 mm (diam.) 14 to 18 (1.4 to 1.8 kgf•m) 9.5 mm (diam.) 33 to 42 (3.3 to 4.2 kgf•m) 12.7 mm (diam.)
- Page 13 REFRIGERANT PIPING Piping with outdoor unit • Shape of valve differs according to the outdoor unit. For details of installation, refer to the Installation Manual of the outdoor unit. Air purge Using a vacuum pump, perform vacuuming from the charge port of valve of the outdoor unit. For details, follow to the Installation Manual attached to the outdoor unit.
-
Page 14: Electrical Work
ELECTRICAL WORK WARNING 1. Using the specified cables, ensure to connect the wires, and fix wires securely so that the external tension to the cables do not affect the connecting part of the terminals. Incomplete connection or fixation may cause a fire, etc. 2. -
Page 15: Wiring Connections
ELECTRICAL WORK Wiring between units 1. Connect the wires between the units correctly. Errors made in the connections can result in the unit malfunctioning. 2. Connect the control wires between the outdoor unit and indoor unit as shown in the figure below : Wiring connections Air inlet grille Front panel... -
Page 16: Wiring Diagram
ELECTRICAL WORK Remote controller wiring • As the remote controller wire has no polarity, there is no problem if connections to indoor unit terminal blocks A and B are reversed. Terminal block for remote controller Terminal block wiring of indoor unit Remote controller unit Remote controller wire (Field supply) -
Page 17: Before Test Run
TEST RUN Before test run • Before turning on the power supply, carry out the following procedure. 1) Using 500V-megger, check 1MΩ or more exists between the terminal block 1 to 3 and the earth. If 1MΩ or less is detected, do not run the unit. Do not apply to the remote controller circuit. 2) Check the valve of the outdoor unit being opened fully. - Page 18 TEST RUN In case of wired remote controller TEMP. ON / OFF 2, 4 TIMER SET MODE TIME SWING/FIX VENT FILTER RESET TEST SET CL UNIT 1, 5 Procedure Description TEST Keep button pushed for 4 seconds or more. TEST [TEST] is displayed on the display part and the selection of mode in the test mode is permitted.
- Page 19 TROUBLESHOOTING TEMP. ON / OFF Confirmation of error history When a trouble occurred on the air conditioner, the trouble TIMER SET MODE history can be confirmed with the following procedure. TIME SWING/FIX VENT (The trouble history is stored in memory up to 4 troubles.) FILTER RESET TEST SET CL...
-
Page 20: Indoor Unit Operation When Connected To Multiple Units
INDOOR UNIT OPERATION WHEN CONNECTED TO MULTIPLE UNITS Twin combination Two indoor units can be operated with single outdoor unit. (However, each indoor unit cannot be operated individually). • Use RBC-TWP30E and 50E of branch pipe kit (optional) for twin combination. •... - Page 21 INDOOR UNIT OPERATION WHEN CONNECTED TO MULTIPLE UNITS Automatic address setting takes approximately 5 minutes until completion. (Group Control of Single System) Outdoor unit Outdoor unit Outdoor unit Outdoor unit Outdoor unit Indoor unit Indoor unit Indoor unit Indoor unit Indoor unit (up to 8 units) Remote controller...
- Page 22 INDOOR UNIT OPERATION WHEN CONNECTED TO MULTIPLE UNITS To change all the indoor addresses from an arbitrary wired remote controller (When the setup operation with automatic address has finished, this change is available.) Contents : Using an arbitrary wired remote controller, the indoor unit address can be changed for each same refrigerant cycle line.
- Page 23 INDOOR UNIT OPERATION WHEN CONNECTED TO MULTIPLE UNITS Procedure Description Indoor unit No. before setup change Using temp. setup buttons, is displayed. specify ITEM CODE [14]. (ITEM CODE [14]: Group address) CODE No. DATA SETTING TEST UNIT No. Using timer time buttons, change the setup data from [0001] to [0002].
- Page 24 INDOOR UNIT OPERATION WHEN CONNECTED TO MULTIPLE UNITS When you want to know position of the indoor unit using the address To confirm the unit numbers in a group control (Operation while the air conditioner stops) The indoor unit numbers in a group control are successively displayed, and the corresponding indoor fan is turned Procedure Description TEST...
