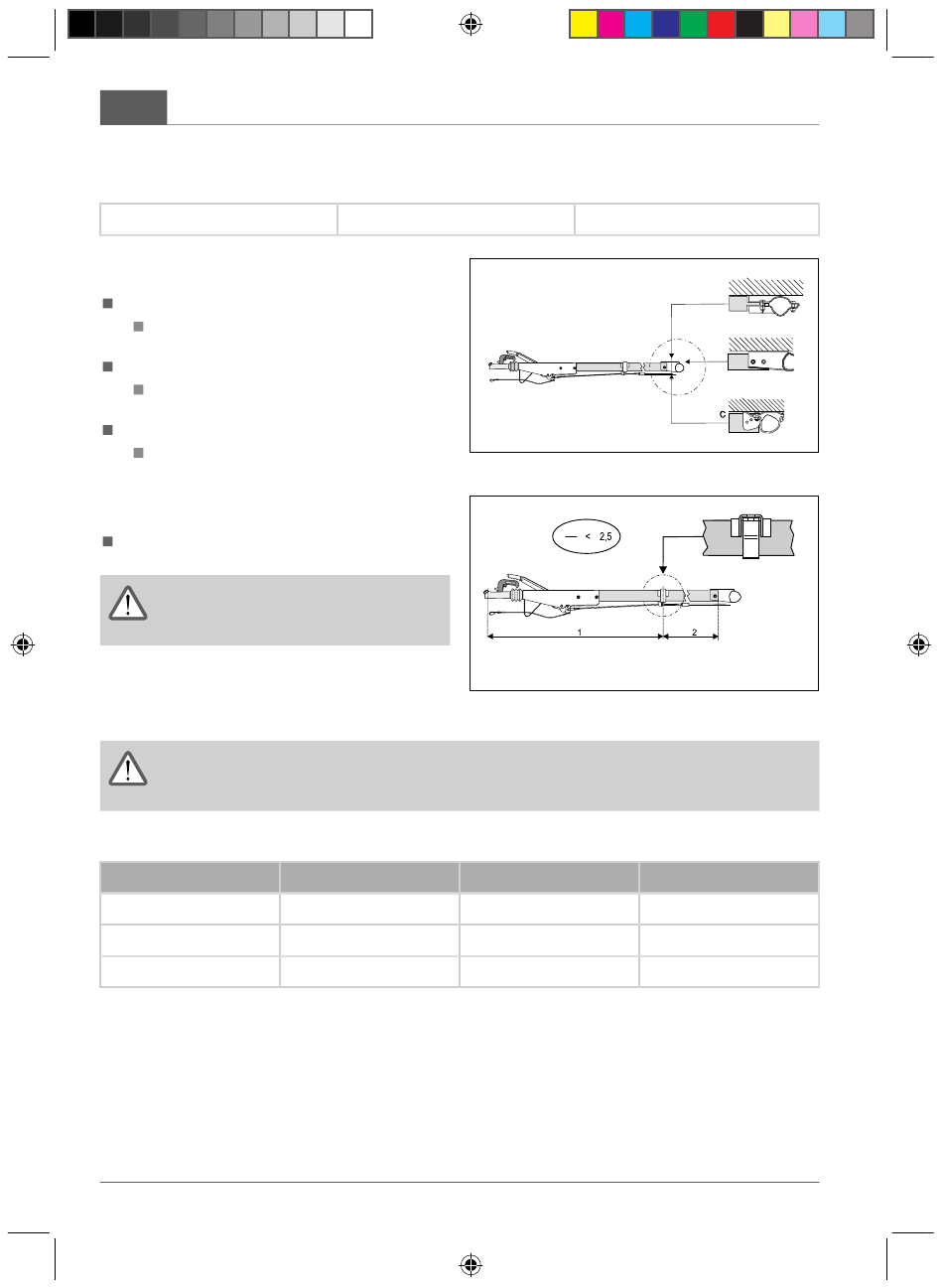

MONTAGE

Für Zugdeichseln:
Typ R4
Zugdeichsel mit Achse und Klemmverbindung
verschrauben
Deichselanschlussprofil (a)
Klemmverbindung
kant-Schrauben M12 montieren.
Deichselanschlussprofil (b)
Zugdeichsel mit zwei Sechskant-Schrau-
ben M12 oder M16 montieren.
Deichselanschlussprofil (c)
Zugdeichsel
kant-Schraube M12 oder M16 montieren.
Zugdeichsel mit Auflagebock und
Klemmbügel verschrauben
Klemmbügel mit zwei Schrauben M12 an Rah-
men (Vorderkante Aufbau) montieren.
ACHTUNG!
Das Längenverhältnis (L1 : L 2 < 2,5) ein-
halten!

SICHERHEITSHINWEISE

ACHTUNG!
Die Anziehdrehmomente müssen nach 100 km Fahrstrecke überprüft und gegebenenfalls auf
die geforderten Werte nachgezogen werden!

TECHNISCHE DATEN

Typ
Zugdeichsel, Vierkantrohr
Empfohlene Schrauben
Anziehdrehmoment
2
606523_e BA Zugdeichsel R4_R16_R26_SW .pdf 2 606523_e BA Zugdeichsel R4_R16_R26_SW_mit Beschnitt .pdf 2
Typ R16, Ausf. A, B
mit vier Sechs-
mit einer Sechs-
R4
60 x 60 mm
M12 x 90 - 8.8
75 Nm
Typ R 26, Ausf. A, B
L
L
L
R16
70 x 70 mm
M12 x 100 - 8.8
75 Nm
a
b
L
R26
100 x 100 mm
M16 x 130 - 8.8
195 Nm
