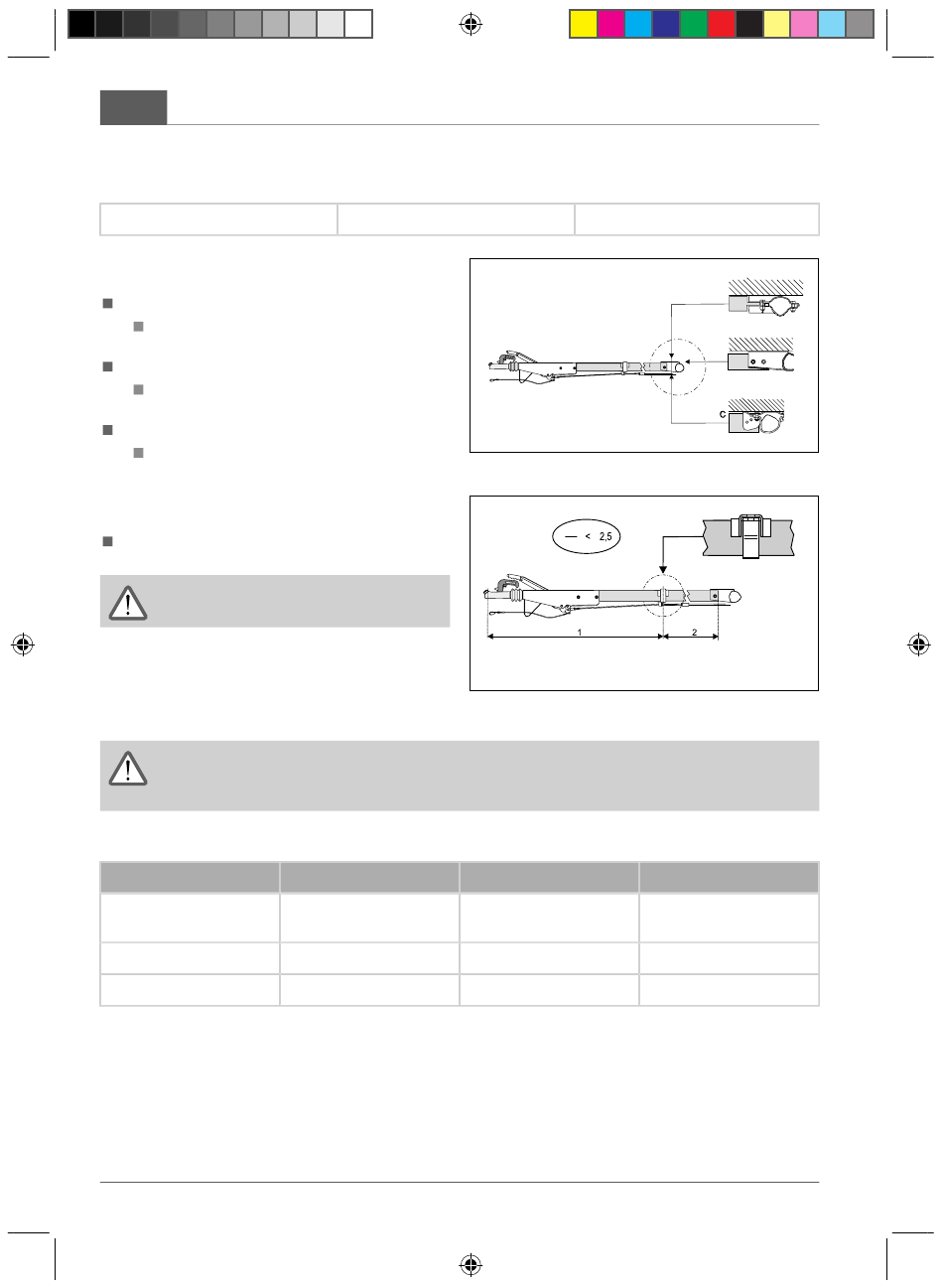

MONTAJ
Frensiz çeki okları:
Tip R4
Frensiz çeki okunun aks ve sıkıştırma
bağlantısı ile vidalanması
Frensiz çeki oku bağlantı profili (a)
Sıkıştırma bağlantısını dört altıgen cıvata
M12 ile monte edin.
Frensiz çeki oku bağlantı profili (b)
Sıkıştırma bağlantısını iki altıgen cıvata
M12 veya M16 ile monte edin.
Frensiz çeki oku bağlantı profili (c)
Sıkıştırma bağlantısını bir altıgen cıvata
M12 veya M16 ile monte edin.
Frensiz çeki okunun destek mesnedi ve
kenetleme askısı ile vidalanması
Kenetleme askısını iki cıvata M12 ile çerçe-
veye (yapının ön kenarı) monte edin.
DUYURU!
Uzunluk oranına (L1 : L 2 < 2,5) uyun!
EMNIYET UYARILARI
DUYURU!
Sıkma torkları 100 km sürüş mesafesinden sonra kontrol edilmeli ve gerekirse talep edilen
değerlere tekrar sıkılmalıdır!

TEKNIK VERILER

Tip
Frensiz çeki oku dört köşe
boru
Tavsiye edilen cıvatalar
Sıkma torku
12
606523_e BA Zugdeichsel R4_R16_R26_SW .pdf 12 606523_e BA Zugdeichsel R4_R16_R26_SW_mit Beschnitt .pdf 12
Tip R16, model A, B
R4
60 x 60 mm
M12 x 90 - 8.8 M12 x 100 - 8.8
75 Nm
Tip R26, model A, B
L
L
L L
R16
70 x 70 mm 100 x 100 mm
M16 x 130 - 8.8
75 Nm
a
b
R26
195 Nm
