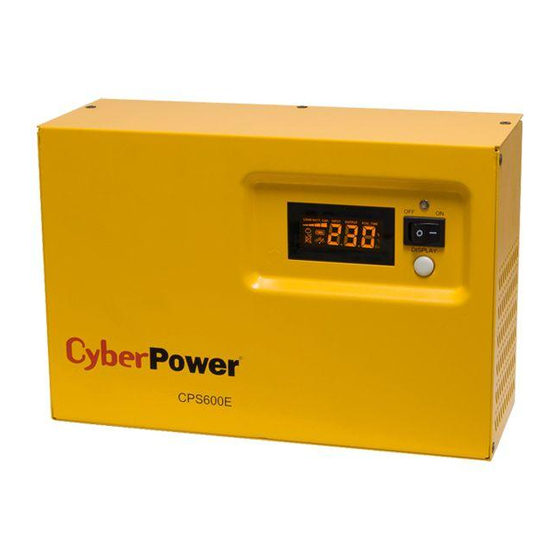

CPS600E
User's Manual
K01-0000219-02

Publicité

Table des Matières
loading

Manuels Connexes pour CyberPower CPS600E

Sommaire des Matières pour CyberPower CPS600E

  • Page 1 CPS600E User’s Manual K01-0000219-02...

  • Page 2: Safety And Emc Instructions

    SAFETY AND EMC INSTRUCTIONS This manual contains important safety instructions. Please read and follow all instructions carefully during installation and operation of the unit. Read this manual thoroughly before attempting to unpack, install, or operate your Emergency Power System (EPS). CAUTION! To prevent the risk of fire or electric shock, install in a temperature and humidity controlled indoor area free of conductive contaminants.
  • Page 3 UPS unit’s rated capacity (600VA/420W for CPS600E). If the rated capacities of the unit are exceeded, an overload condition may occur and cause the UPS unit to shut down or the input fuse to blow. For more information, refer to the “Troubleshooting”...

  • Page 4: Basic Operation

    BASIC OPERATION DESCRIPTION 1. Power Switch Used as the master on/off switch for equipment connected to the AC outlet. 2. Power On Indicator This LED is above the power switch. It illuminates when the utility condition is normal and the AC outlet is providing power, free of surges and spikes.

  • Page 5: Replacing The Battery

    REPLACING THE BATTERY CAUTION! Read and follow the IMPORTANT SAFETY INSTRUCTIONS before servicing the battery. Battery service should only be done by qualified professionals. CAUTION! Use only the specified type and number of external batteries. Please see the technical specifications for replacement batteries. CAUTION! The battery may present a risk of electrical shock.
  • Page 6 SILENT MODE Icon: This icon appearing indicates that the buzzer does not beep in the silent mode until the low battery capacity. OVER LOAD Icon: This icon appearing and an alarm activated indicate that the overload condition. To relieve the overload, unplug your equipment from the EPS outlets until the icon disappears and the alarm stops being activated.
  • Page 7 Static Frequency Tolerance: There are 6 settings (1,2,4,6,8,10%), and the default setting is +/- 6%. Function description: The settings may be adjusted to the quality of the electricity in use. Slew Rate: Also called Dynamic Frequency Tolerance. There are 5 different settings (0.25,0.5,1,2,4 Hz/Sec).
  • Page 8 Condition Solution LCD Warning Alarm Display Over Load Output-Off Check total load to Over Load Icon Constant tone - Load exceed the confirm the rating of rating of EPS. EPS. Check fans function High Temperature and air vent Output-Off clearances. Low Battery Output-Off Recharge the battery.

  • Page 9: Technical Specifications

    The UPS will not turn on. connected to an AC outlet. outlet. The battery is worn Contact CyberPower Systems about out. replacement batteries. Contact CyberPower Systems via phone or Mechanical problem. visit our website at www.cpsww.eu TECHNICAL SPECIFICATIONS Model CPS600E Capacity (VA)
  • Page 10 On Battery: Internal Current Limiting Transfer Time < 10 ms ( Typical ) Output Receptacles FR Type * 1 External Battery Voltage x 12V x 100Ah x 1 Recommended Rating x Quantity External Battery Rating External Battery Type Sealed Maintenance Free Lead Acid Battery External Battery Fuse Protection...
  • Page 11 CPS600E Manuel d’utilisation...
  • Page 12 INSTRUCTIONS DE SÉCURITÉ ET DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE Ce manuel contient des instructions de sécurité importantes. Lisez attentivement et suivez ces instructions lors de l’installation et de l’utilisation de l’unité. Lisez ce manuel dans son intégralité avant de déballer, d’installer ou d’utiliser votre générateur électrique de secours. ATTENTION ! Afin d’éviter tout risque d’incendie ou d’électrocution, installez l’unité...

  • Page 13: Installation Du Générateur

    l’unité. N’INSTALLEZ PAS CE GÉNÉRATEUR À PROXIMITÉ D’UNE SOURCE DE CHALEUR OU DANS UN LIEU DIRECTEMENT EXPOSÉ AUX RAYONS DU SOLEIL. N’OBSTRUEZ PAS LES OUVERTURES D’AÉRATION SITUÉES SUR LE BOÎTIER DU GÉNÉRATEUR ! SÉCURITÉ : EN62040-1-1 EMI : Émissions conduites : IEC/EN 62040-2…Catégorie C2 Émissions rayonnées : IEC/EN 62040-2……Catégorie C2 Courant harmonique : IEC/EN61000-3-2 Fluctuations de tension et papillotement : IEC/EN61000-3-3...

  • Page 14: Fonctionnement De Base

    Assurez-vous que l’équipement branché sur la sortie ne dépasse pas la capacité nominale du générateur (600 VA/420 W pour le modèle CPS600E-FR). En cas de dépassement des capacités nominales de l’unité, une condition de surcharge peut se produire et entraîner l’arrêt du générateur ou la fonte du fusible d’entrée...

  • Page 15: Remplacement De La Batterie

    5. Sortie CA L’unité est équipée d’une prise de type FR pour brancher l’équipement et garantir un fonctionnement temporairement ininterrompu en cas de panne d’électricité. Sortie max. : 6,3 A ; Puissance de sortie max. : 420 W. Remarque ! La longueur maximale du cordon est de 10 mètres et le diamètre extérieur du câble doit être de 1.5mm²...

  • Page 16: Indications Affichées Sur L'écran Lcd

    INDICATIONS AFFICHÉES SUR L’ÉCRAN LCD Les différentes conditions de fonctionnement du générateur sont affichées sur l’écran LCD. Toutes les descriptions s’appliquent quand le générateur est branché sur une prise secteur et sous tension ou quand il est en mode Batterie. 1.
  • Page 17 Appuyez sur le bouton d’affichage et maintenez-le enfoncé pendant 4 secondes. Si l’unité est en mode Batterie, elle passe en mode Silencieux. Appuyez à nouveau pendant 4 secondes pour la faire repasser en mode Normal (avertisseur sonore). Si l’unité est en mode Ligne, elle passe en mode Autotest. Si vous ne touchez pas au bouton d’affichage pendant plus de 30 secondes, le rétro éclairage de l’écran LCD s’éteint automatiquement.

  • Page 18: Avertissements Et Alarmes

    Options Unité Icône allumée Temps d’attente Min. SUR BATTERIE Courant de charge SUR BATTERIE Tension nominale de sortie MODE NORMAL Tolérance de fréquence MODE NORMAL statique Fréquence de balayage Aucune Tension d’arrêt de batterie SUR BATTERIE faible Sélection de mode Aucune Aucune Étape 3 : appuyez sur le bouton poussoir et maintenez-le enfoncé...
  • Page 19 Condition Solution Avertissement Alarme Sortie désactivée, Vérifiez la charge surcharge : la charge totale pour confirmer Icône de surcharge Tonalité continue dépasse la capacité la capacité nominale nominale du générateur. générateur. Vérifiez que les ventilateurs Sortie désactivée, fonctionnent et que les température élevée aérations sont dégagées.

  • Page 20: Dépannage

    Rechargez la batterie pendant au moins déchargée. 4 heures. L’unité a été Pour en savoir plus sur le remplacement endommagée par une de la batterie, contactez CyberPower surtension ou une Systems. pointe. La batterie n’est pas Rechargez la batterie sans débrancher le entièrement chargée.

  • Page 21: Caractéristiques Techniques

    Contactez CyberPower Systems par Problème mécanique. téléphone ou consultez notre site Web à l’adresse www.cpsww.eu. CARACTÉRISTIQUES TECHNIQUES Modèle CPS600E Capacité (VA) 600 VA Capacité (W) 420 W Technologie exploitée AVR (compensation des sous-tensions/surtensions) Entrée CA Plage de tension en 170 à 270 VCA entrée...
  • Page 22 0 à 90 % sans condensation fonctionnement Caractéristiques physiques Dimensions (LxPxH) 240 x 162 x 90 (mm) Poids (kg) Homologation Certification CE, SONCAP Pour en savoir plus, contactez-nous à l’adresse suivante CyberPower Systems, Inc. www.cpsww.eu All rights reserved. Reproduction without permission is prohibited.
  • Page 23 CPS600E Instrukcja obsługi...

  • Page 24: Ważne Instrukcje Bezpieczeństwa

    WAŻNE INSTRUKCJE BEZPIECZEŃSTWA Niniejsza instrukcja zawiera ważne wskazówki, które należy stosować podczas instalacji oraz obsługi zasilacza UPS i akumulatorów. Należy uważnie przeczytać i przestrzegać instrukcję podczas instalacji i obsługi urządzenia. Przeczytaj uważnie niniejszą instrukcję przed rozpakowaniem, instalacją lub użytkowaniem Emergency Power System (EPS). UWAGA! Aby uniknąć...
  • Page 25 Przeciążenie urządzenia zostanie zasygnalizowane długim dźwiękiem. Należy wyłączyć EPS oraz odłączyć podłączone urządzenia. Należy się upewnić , że urządzenia podłączone do EPSa nie obciążają urządzenia ponad jego możliwości - 600VA/420W dla CPS600E-FR. Jeśli obciążenie przekroczy możliwości urządzenia, wystąpi stan przeciążenia, który może spowodować...

  • Page 26: Podstawowe Funkcje

    PODSTAWOWE FUNKCJE OPIS 1. Włącznik zasilania Główny włącznik / wyłącznik zasilania urządzenia podłączonego do gniazda zasilania. 2. Wskaźnik pracy urządzenia Informuje że jednostka jest włączona i dostarcza zasilanie wolne od przepięć i impulsów elektrycznych. 3. Wyświetlacz LCD Na ekranie wyświetlane są informacje na temat stanu jednostki EPS . Więcej informacji w sekcji „Wyświetlacz LCD”.

  • Page 27: Wymiana Akumulatorów

    9. Bezpiecznik DC Zabezpiecza przed przeciążeniem. W trybie bateryjnym.. Wymiana akumulatorów UWAGA! Przed przystąpieniem do wymiany akumulatora przeczytaj WAŻNE INSTRUKCJE BEZPIECZEŃSTWA i przestrzegaj ich. Akumulatory należy wymieniać pod nadzorem personelu, który zna zasady postępowania z akumulatorami. UWAGA! Używaj tylko określonego typu zewnętrznego akumulatora. Sprawdź w specyfikacji szczegóły odnośnie wymaganego akumulatora.
  • Page 28 jako narzędzie diagnostyczne do zidentyfikowania słabej jakości zasilania sieciowego. 2. Wskaźnik napięcia wyjściowego (OUTPUT): Wskaźnik ten wskazuje wartość napięcia wyjściowego, które zasilacz EPS dostarcza do komputera, w trybie normalnym, trybie AVR oraz w trybie pracy z akumulatora. 3. Symbol NORMAL: Wyświetla się, gdy EPS pracuje w normalnych warunkach.
  • Page 29 Opis funkcji: Urządzenie powróci do trybu pracy z sieci jak tylko zasilanie z sieci unormuje się z opóźnieniem ustalonym przez użytkownika. Prąd ładowania: Pozwala na ustalenie wartości prądu ładowania akumulatorów w zależności od ich pojemności. Wartości można ustawić na poziomie 25, 50, 75, 100%. Domyślna wartość to 75% gdzie prąd ładowania to 7.5A.
  • Page 30 SYGNALIZACJA/OSTRZEGANIE O PROBLEMACH Zabezpieczenie przed przegrzaniem: EPS przestanie zasilać urządzenia. Po 30 sekundach, urządzenie wyłączy się, wartość napięcia wyjściowego na wyświetlaniu będzie wynosić 0. Zabezpieczenie przez przeciążeniem EPS przestanie zasilać urządzenia. Po 30 sekundach, urządzenie wyłączy się, na wyświetlaczu pokaże się ikona przeciążenia. Brak baterii Sygnalizowany długim dźwiękiem oraz ikoną...

  • Page 31: Rozwiązywanie Problemów

    EPSa. Brak napięcia na wyjściach Wymiana bezpiecznika DC może być zasilających urządzenia. Uszkodzony wykonana przez wykwalifikowany bezpiecznik DC personel. Skontatuj się z CyberPower Systems. Ładuj akumulatory co najmniej przez 4 Rozładowane baterie godziny. Uszkodzenie przez wyładowanie lub Skontaktuj się z CyberPower Systems.

  • Page 32: Specyfikacja Techniczna

    Wilgotność 0 to 90% Bez kondensacji Cechy fizyczne Wymairy (L*W*H)( mm ) 240 * 162 * 90 Waga (Kg) Atesty Certyfikaty CE, SONCAP Więcej informacji o produktach CyberPower Systems, Inc. na www.cpsww.eu. Wszystkie prawa zastrzeżone. Kopiowanie bez pozwolenia jest zabronione.
  • Page 33 CPS600E Uživatelská příručka...

  • Page 34: Bezpečnostní Pokyny

    BEZPEČNOSTNÍ POKYNY Tato příručka obsahuje důležité pokyny. Pozorně je pročtěte a řiďte se jimi během instalace a používání produktu. Přečtěte si příručku dříve, než začnete přístroj používat VAROVÁNÍ! Abyste zabránili riziku požáru nebo zásahu elektrickým proudem, používejte zařízení pouze ve vnitřním prostředí bez ovlivnění vodivými materiály. (pročtěte si specifikaci pro přesné teplotní...

  • Page 35: Instalace Přístroje

    Při přetížení systému zazní jedno dlouhé pípnutí. Abyste resetovali přístroj, vypněte jej a odpojte některé(á) zařízení. Ujistěte se, že připojené zařízení má být napájeno proudem z rozsahu poskytovaného EPS (600VA/420W pro CPS600E-FR). Pokud by došlo k překročení, přístroj se vypne, nebo dojde ke spálení pojistky. Další informace najdete v části „Řešení potíží“.

  • Page 36: Základní Operace

    ZÁKLADNÍ OPERACE POPIS 1. Hlavní vypínač Používá se jako hlavní vypínač pro zařízení připojená k výstupní zásuvce přístroje. 2. Indikátor zapnutí Kontrolka svítí, když je zařízení zapnuto a v normálním provozu. 3. Multifunkční displej LCD Inteligentní displej s vysokým rozlišením zobrazuje o stavu přístroje pomocí ikon a zpráv. Další podrobnosti a vysvětlení...

  • Page 37: Výměna Baterie

    VÝMĚNA BATERIE VAROVÁNÍ! Před výměnou baterie si pozorně přečtěte důležité bezpečnostní pokyny. Baterie mohou měnit pouze kvalifikované osoby. VAROVÁNÍ! Používejte pouze baterie příslušného typu a v odpovídajícím počtu. Pročtěte si technickou specifikaci výměny baterie. VAROVÁNÍ! Baterie může způsobit elektrický šok. Nevyhazujte baterie do otevřeného ohně, může dojít k výbuchu.
  • Page 38 okamžiku minimální kapacity baterie. 6. Ikona přetížení (OVER LOAD): zobrazení této ikony spolu se zvukovým signálem znamená, že přístroj je přetížen. Abyste odstranili přetížení, odpojte připojené zařízení až do okamžiku, kdy ikona zmizí a vypne se zvukový signál. 7. Zatížení (LOAD CAPACITY): zobrazuje se jako sloupcový diagram, kdy každý sloupec odpovídá 25% zátěže zařízení.
  • Page 39 Odchylka statické frekvence: je možné nastavit jednu ze 6 úrovní (1,2,4,6,8,10%), přednastavená hodnota je +/-6%. Popis funkce: může být nastaveno podle kvality dodávaného elektrického signálu. Odchylka dynamické frekvence (Slew Rate): 5 hodnot nastavení (0.25, 0.5, 1, 2, 4 Hz/s). Předvolená hodnota: 4Hz/s. Popis funkce: “Slew Rate”...
  • Page 40 Ochrana při nízkém výstupním napětí z baterie: Výstup z EPS bude přerušen. Po 30s se přístroj vypne a LCD displej zobrazí nulové výstupní napětí. Následující tabulka uvádí všechna varovná hlášení displeje a zvukové signály během vypnutí přístroje: Stav Řešení Displej LCD Zvukový...

  • Page 41: Řešení Potíží

    Pojistka Výměnu stejnosměrné pojistky smí neposkytuje napájení stejnosměrného provádět pouze kvalifikovaná osoba. proudu je spálená kvůli Kontaktujte CyberPower Systems pro přetížení podrobnosti o výměně pojistky na adrese. Baterie jsou vybité. Dobijte baterie po dobu aspoň 4h. Přístroj byl poškozen Kontaktujte CyberPower Systems pro přepětím nebo...

  • Page 42: Technická Specifikace

    TECHNICKÁ SPECIFIKACE Model CPS600E Výkon (VA) 600VA Výkon (W) 420W Technologie AVR ( Single Boost & Single Buck ) Vstup střídavého proudu Rozsah vstupního 170Vac – 270Vac napětí Rozsah vstupní 45~65Hz (automatické nastavení) frekvence Výstup střídavého proudu Počet fází 1 fáze Typické...
  • Page 43 Pro další informace nás kontaktujte na adrese CyberPower Systems, Inc. Website: www.cpsww.eu Všechna práva vyhrazena. Kopírování dokumentu nebo jeho částí bez povolení držitele práv je zakázáno.
