Télécommande 1
(Principale)
* Pour le type à fonctionnement simultané, veillez à
connecter la télécommande à l'unité maîtresse.
REMARQUE
• Le nombre de bornes de l'unité extérieure doit correspondre au nombre de bornes de l'unité intérieure.
8-5 POUR LA COMMANDE CENTRALISÉE
• En branchant l'équipement à commande centralisée, la série SkyAir peut être centralement commandée
comme un seul groupe.
• Les câbles de commande sont fournis sur place. Préparez-les en vous reportant au tableau indiqué ci-des-
sous.
• Pour plus d'informations sur la manière dont brancher l'équipement à commande centralisée, reportez-
vous au manuel de fonctionnement et au guide technique de l'équipement à commande centralisée.
• Raccordez l'équipement centralisé à l'unité intérieure branchée à la télécommande.
• Uniquement lorsque l'équipement centralisé est branché au groupe qui est commandé par deux télécom-
mandes, effectuez les réglages " Maître " et " Esclave " pour les télécommandes.
Câbles de commande
REMARQUE
• Cordon en vinyle gainé ou câble (Épaisseur isolée : 1 mm ou plus)
30
P1 P2 F1 F2
Remote
Transmission
controller
wiring
Télécommande 2
(Auxiliaire)
Télécommande
supplémentaire
Cordon gainé en vinyle ou câble (2 fils)
(REMARQUE)
Bornier de
raccordement (X1M)
(Maîtresse*)
Unité intérieure

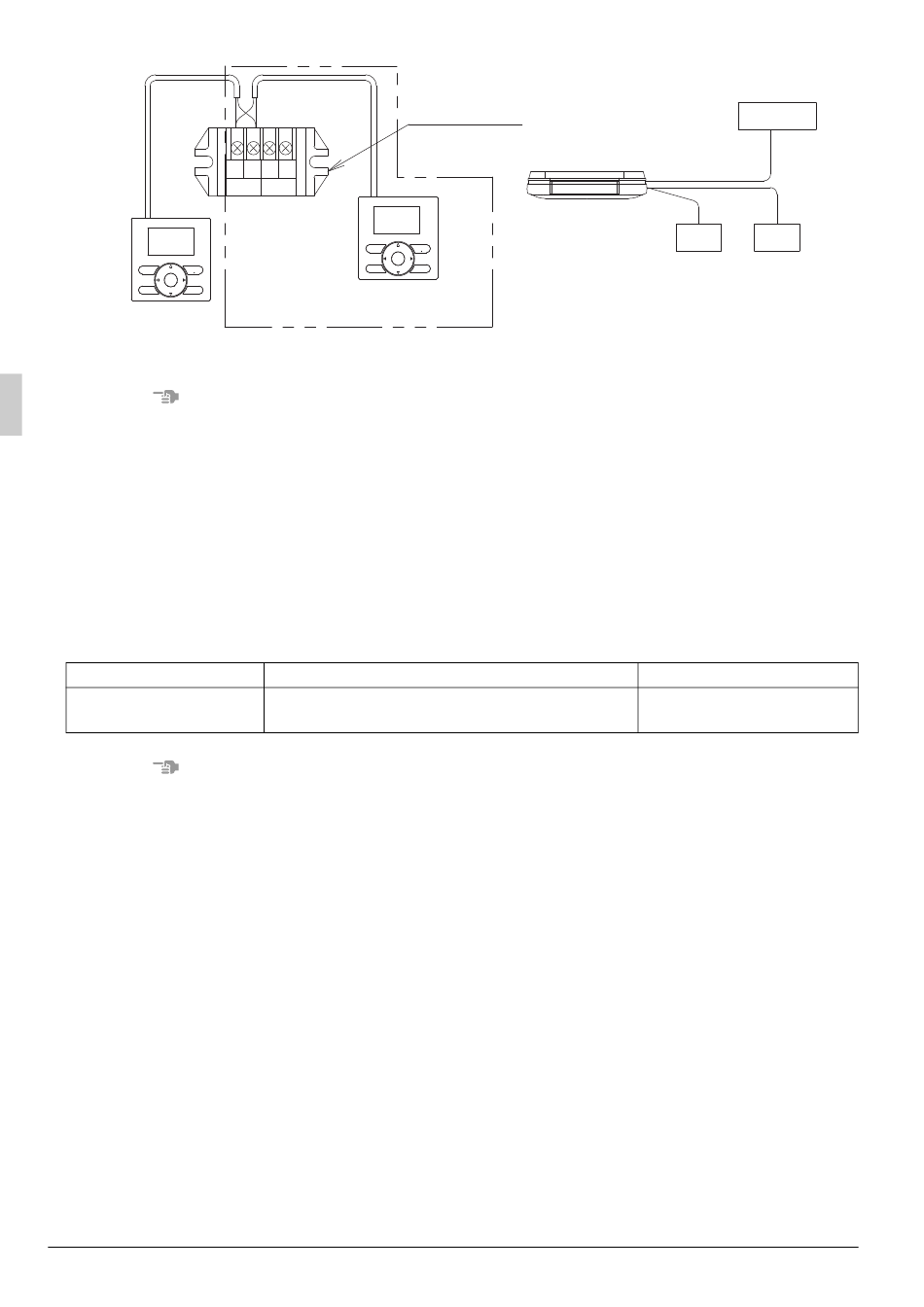

Fig. 46
Câblage
Unité extérieure
Télécommande 1 Télécommande2
Dimension mm²
0,75 – 1,25
Français
