Isolez les tuyaux de la même
façon qu'indiquée dans Fig.
22 à l'aide du matériel de
joint isolant (6) fourni.
(ex : Isolez les tuyaux de la
même façon que la
tuyauterie vers le haut et
vers la droite.)
(Afin d'éviter que de petits animaux et insectes ne pénètrent à l'intérieur de l'unité intérieure, assurez-
vous de fixer le couvercle de la tuyauterie pénétrante au revêtement et de boucher le jeu entre la tuyau-
terie et le trou avec du mastic et du matériel isolant (fournis sur place).)
• Avant le brasage de la tuyauterie du réfrigérant, un flux d'azote doit traverser le tuyau de réfrigérant ainsi
qu'un substitut d'air avec de l'azote (REMARQUE 1). (Reportez-vous à la Fig. 24) Puis, effectuez le bra-
sage (REMARQUE 2).
Après avoir terminé tous les travaux de brasage, installez les raccords évasés avec l'unité intérieure.
(Reportez-vous à la Fig. 21)
Tuyauterie de fluide frigorifique
REMARQUE
1. La bonne pression pour avoir un flux d'azote circulant à travers la tuyauterie est d'environ 0,02 MPa, une
pression qui permet de se sentir comme une brise et peut être obtenue par un réducteur de pression.
2. N'utilisez pas de décapant lors du brasage de la tuyauterie de fluide frigorifique.
Utilisez un brasage phosphorescent en cuivre de remplissage en métal (BCuP-2 : JIS Z 3264/B-Cu93P-
710/795: ISO 3677) qui ne nécessite pas de décapant.
(Si un flux chloré est utilisé, la tuyauterie sera corrodée et, en outre, s'il contient du fluor, l'huile frigori-
fique sera détériorée et le circuit frigorifique sera affecté négativement.)
3. Lorsque vous effectuez le test des fuites de la tuyauterie de fluide frigorifique et de l'unité intérieure
après avoir terminé l'installation de l'unité intérieure, reportez-vous au manuel d'installation de raccor-
dement de l'unité extérieure pour connaître la pression de test.
Reportez-vous également au manuel d'installation de l'unité extérieure ou au document technique pour
la tuyauterie de fluide frigorifique.
4. En cas de manque de fluide frigorifique parce que vous avez oublié d'ajouter du fluide, etc., cela peut
entraîner une anomalie de fonctionnement comme le fait que l'unité de rafraîchit ou ne chauffe pas.
Reportez-vous au manuel d'installation de l'unité extérieure ou au document technique pour la tuyaute-
rie de fluide frigorifique.
18

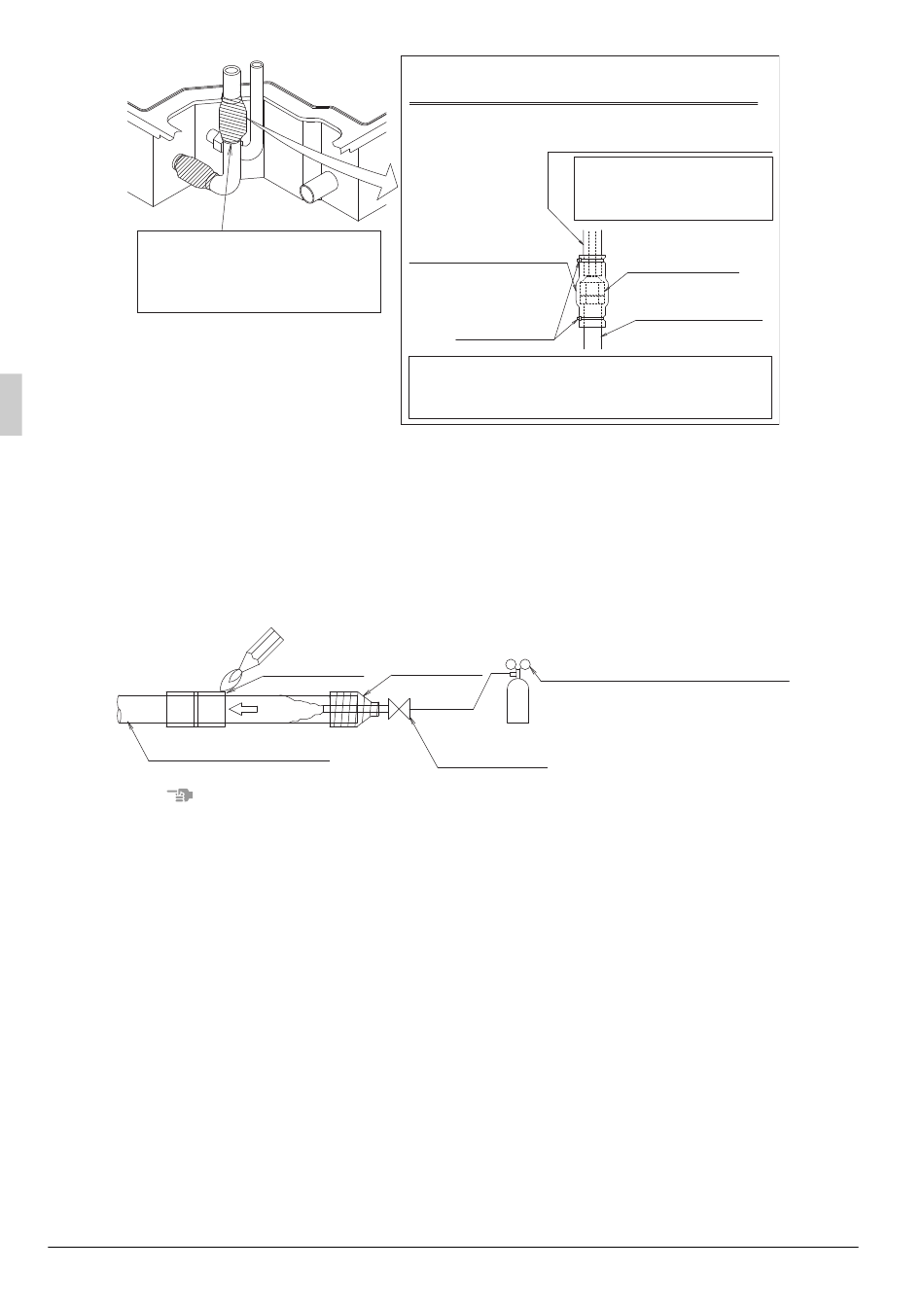

Fig. 23
Lieu du
Ruban adhésif
brassage
Azote
Fig. 24
Méthode pour l'isolation du tuyau en forme de
L de la tuyauterie vers le haut et vers la droite
Matériel isolant de la
tuyauterie (procuré sur place)
To prevent sweating,
do not expose the piping
to the atmosphere.
Matériel de joint
isolant (6)
(accessoire)
Attache (4)
(accessoire)
Serrez la section où matériel d'isolation de la
tuyauterie et matériel de joint isolant (6) se
chevauchent.
Vanne de réduction de pression
Azote
Vanne d'arrêt
Connexion de
l'écrou évasé
Tuyau en
forme de L (13)
Français
