REMARQUE
1. Le nombre de bornes de l'unité extérieure doit correspondre au nombre de bornes de l'unité intérieure.
2-1. Branchez la télécommande unique à l'unité principale.
2-2. La télécommande doit être câblée uniquement à l'unité principale ; il n'est pas nécessaire de la brancher
aux unités esclaves avec des câbles de transition. (Ne branchez pas les unités esclaves.)
2-3. Le capteur de température intérieure fonctionne uniquement pour les unités intérieures auxquelles la
télécommande est raccordée.
2-4. La longueur des câbles entre l'unité intérieure et l'unité extérieure varie en fonction du modèle branché,
du nombre d'unités branchées et de la longueur maximale de la tuyauterie.
Pour plus d'informations, reportez-vous aux documents techniques.

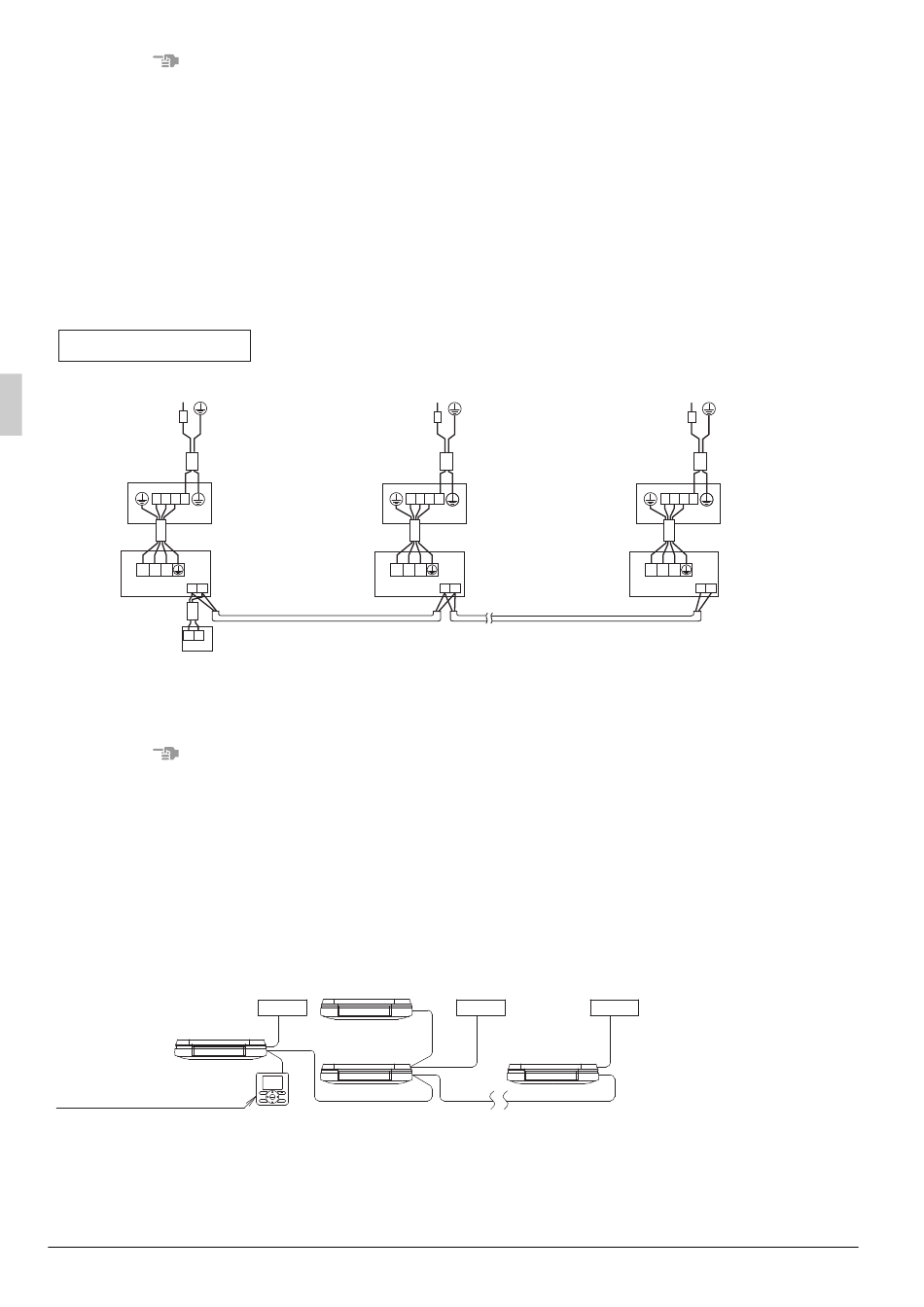

• Commande de groupe: 1 télécommande commande jusqu'à 16 unités intérieures
(Toutes les unités intérieures fonctionnent depuis la télécommande). (Reportez-vous à la Fig. 42)
Commande de groupe
Alimentation électrique
Disjoncteur
différentiel
Unité extérieure
1 2 3
REMARQUE)
1 2 3
P1 P2
Unité intérieure
P1 P2
REMARQUE
• Le nombre de bornes de l'unité extérieure doit correspondre au nombre de bornes de l'unité intérieure.
Lors de la mise en place de la commande de groupe
• Lors de l'utilisation en tant qu'unité en paire ou unité principale pour le fonctionnement simultané de plu-
sieurs unités, vous pouvez commander le démarrage/l'arrêt simultané (groupe) de 16 unités maximum à
l'aide de la télécommande. (Reportez-vous à la Fig. 43)
• Toutes les unités intérieures du groupe fonctionnent alors de manière conforme à la télécommande du
groupe.
• Choisissez une télécommande qui correspond à autant de fonctions du groupe que possible.
Unité extérieure 1
Unité intérieure 1
Télécommande pour
commande de groupe
28
220 – 240 V
Disjoncteur
~
50 Hz
différentiel
Unité extérieure
1 2 3
Unité intérieure
Télécommande pour commande de groupe
(Accessoires en option)
Unité intérieure
(Esclave)
Unité intérieure 2
(Maîtresse)
Alimentation électrique
220 – 240 V
~
50 Hz
Unité extérieure
1 2 3
REMARQUE)
P1 P2
Unité intérieure
Fig. 42
Unité extérieure 2
Unité intérieure 16
Fig. 43
Alimentation électrique
220 – 240 V
Disjoncteur
différentiel
50 Hz
1 2 3
REMARQUE)
1 2 3
P1 P2
Unité extérieure 16
Pour le type à
fonctionnement simultané,
veillez à effectuer le câblage
de la télécommande à
travers l'unité maîtresse.
~
Français
