Raccordement électrique
5.1
Pose du câble de signal et de la bobine d'électro-aimant
(1)
Goutte d'eau
Il faut observer les points suivants lors de la pose :
•
Un câble de la bobine d'électro-aimant (rouge et marron) est posé parallèlement aux lignes de signal
(violet et bleu) de manière à ce qu'il n'y ait qu'un seul câble entre le capteur et le convertisseur de
mesure. Ne pas poser le câble via des boîtes de dérivation ou des borniers.
•
Le câble de signal conduit un signal de tension de seulement quelques millivolts et doit donc être le
plus court possible. La longueur maximale admissible du câble de signal est de 50 m (164 pieds)
sans préamplificateur et de 200 m (656 pieds) avec préamplificateur.
•
Eviter la proximité de machines électriques de grande taille et d'éléments de commutation qui
causent des champs de fuite, des impulsions de commutation et des inductions. Si c'est impossible,
placer le câble de signal et de la bobine d'électro-aimant dans un tube métallique et le raccorder à
la terre du système.
•
Poser les câbles de manière blindée et les raccorder au potentiel de terre du système.
•
Pour le protéger contre les dispersions magnétiques, le câble contient un blindage externe. Ce der-
nier doit être raccordé à la borne SE.
•
La tresse en acier fournie doit également être raccordée à la borne SE.
•
Ne pas endommager la gaine du câble lors de la pose.
•

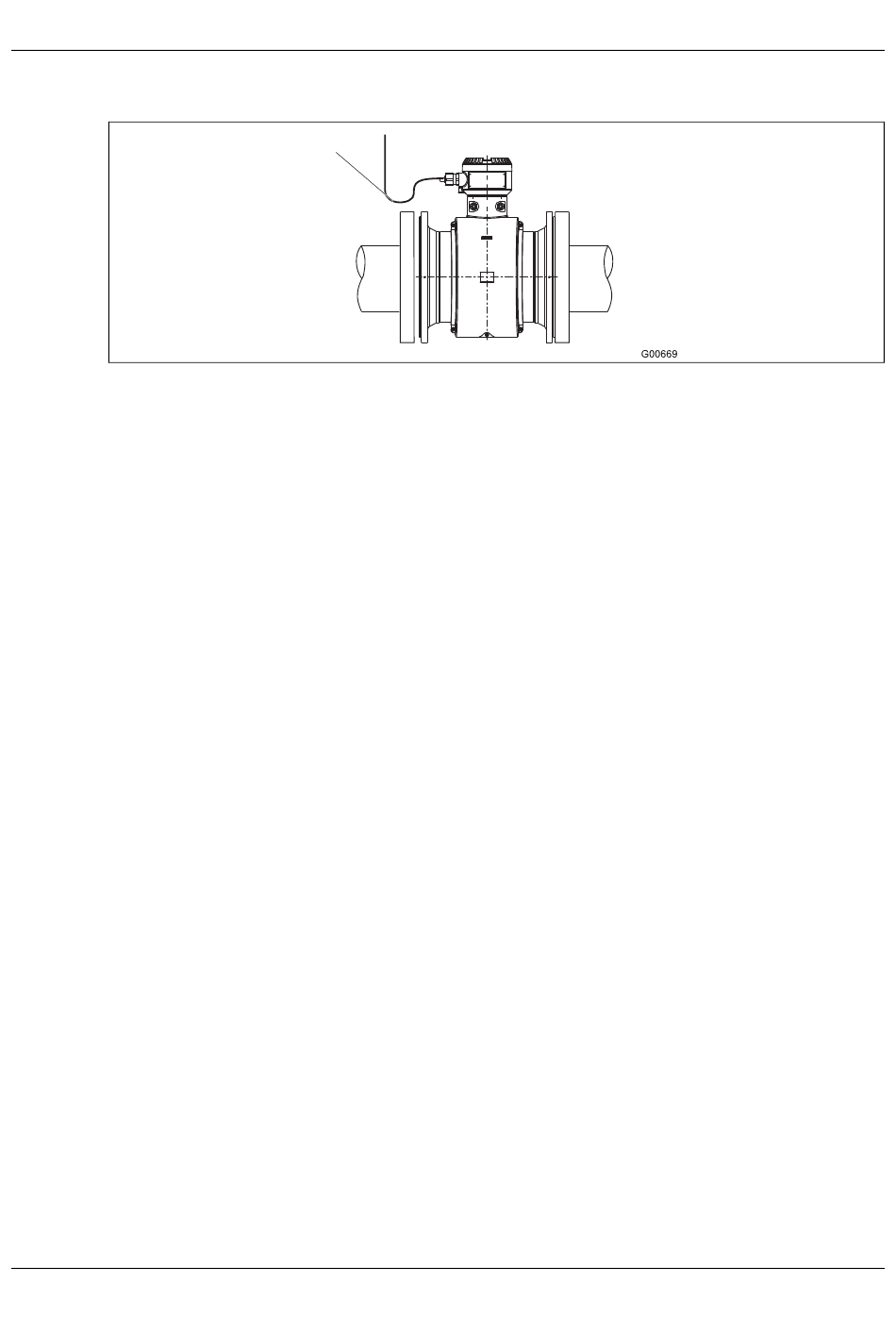

Lors de l'installation, veiller à ce que le câble soit monté en "goutte d'eau" (1). En cas de montage
vertical, orienter les presse-étoupes vers le bas.
(1)
