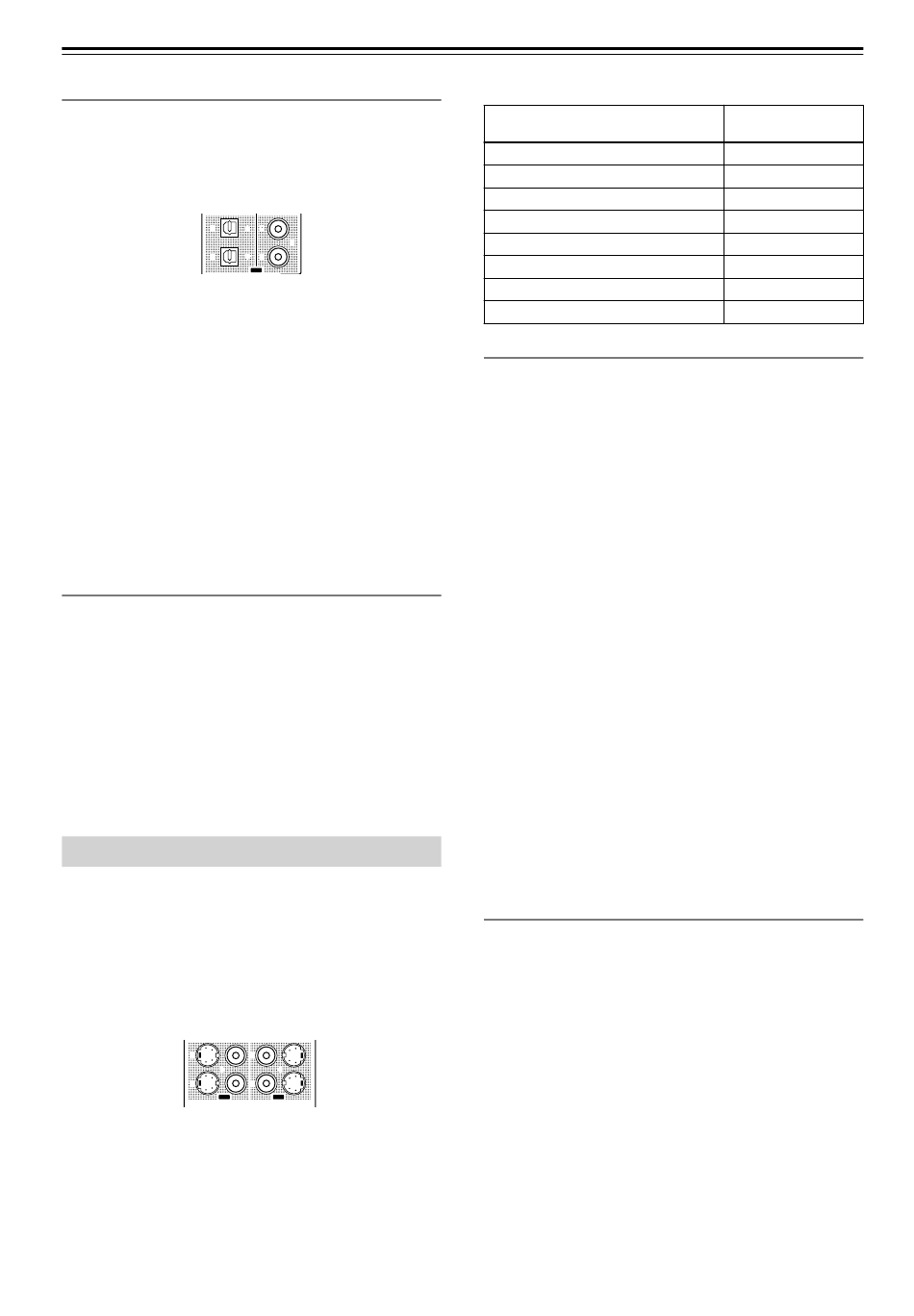

Speaker/Output Setup—Suite
Opt 1 Out, Opt 2 Out, Coax 1 Out, Coax 2 Out
Spécifiez un réglage pour « DIGITAL OUT OPTICAL
1-2 » et « DIGITAL OUT COAXIAL 1-2 ».
Vous pouvez choisir entre Tape 1 Rec Out, Tape 2 Rec
Out, Video 1 Rec Out, Video 2 Rec Out, Video 3 Rec
Out, Zone 2 Out, Zone 3 Out, et Not Used.
Exemple 1 :
Lorsque l'entrée (REC) d'un appareil d'enregistrement
audio (par ex. un enregistreur de MD) ayant TAPE 2
comme source d'entrée est connectée à DIGITAL OUT
OPTICAL 1, réglez « Opt 1 Out » sur « Tape 2 Rec
Out ».
Exemple 2 :
Lorsque l'entrée (IN) d'un appareil d'enregistrement
vidéo (par ex. un enregistreur de DVD) ayant VIDEO 2
comme source d'entrée est connectée à DIGITAL OUT
OPTICAL 2, réglez « Opt 2 Out » sur « Video 2 Rec
Out ».
Lorsque aucun appareil n'est branché : Sélectionnez
« Not Used ».
HDMI OUT
Ce sous-menu s'affiche lorsque la plaque à bornes HDMI
[L] est insérée.
Ce paramètre vous permet d'activer/désactiver la sortie
audio de la borne HDMI. Utilisez ce paramètre lorsque
la borne HDMI du poste TV est connectée à la borne
HDMI du RDC-7.1 et vous désirez activer la sortie
audio HDMI du RDC-7.1 depuis les enceintes du télévi-
seur. En général, laissez ce paramètre sur son réglage
par défaut « Disable ».
Disable (par défaut) : Désactive la sortie audio HDMI.
Enable : Active la sortie audio HDMI.
Sous-menu Video Output Assign
Ce sous-menu s'affiche lorsque la plaque à bornes vidéo
[H] et [I] est insérée.
Ce paramètre associe les prises de sortie vidéo du
RDC-7.1 aux sources d'entrée (play). Ce paramètre
varient en fonction des conditions de branchement.
Le RDC-7.1 est pourvu de prises de sortie composite
video pour quatre lignes ainsi que de prises de sortie S
video pour quatre lignes.
1
2
96
Fr-
1
1
2
2
OUT
3
4
OUT
OUT
S VIDEO
VIDEO
VIDEO
S VIDEO
Les réglages par défauts sont les suivants :
Bornes
Composite Video 1 (VIDEO OUT 1)
Composite Video 2 (VIDEO OUT 2)
Composite Video 3 (VIDEO OUT 3)
Composite Video 4 (VIDEO OUT 4)
S-Video 1 (S VIDEO OUT 1)
S-Video 2 (S VIDEO OUT 2)
S-Video 3 (S VIDEO OUT 3)
S-Video 4 (S VIDEO OUT 4)
Composite Video 1-3, S-Video 1-3
Ce paramètre est prévu pour les prises de sortie compo-
site video(VIDEO OUT 1-3) et les prises de sortie S
video (S VIDEO OUT 1-3).
Pour Composite Video 1-3, vous pouvez sélectionner
Monitor Out A, Monitor Out B, Video 1 Rec Out, Video
2 Rec Out, Video 3 Rec Out, Zone 2 Out, Zone 3 Out, et
Not Used.
• Vous pouvez régler « Zone 2 Out » ou « Zone 3 Out »
uniquement lorsque « Zone 2 Out » ou « Zone 3
Out » est sélectionné dans le sous-menu Audio Out-
put Assign.
Pour S Video 1-3, vous pouvez sélectionner Monitor
Out A, Monitor Out B, Video 1 Rec Out, Video 2 Rec
Out, Video 3 Rec Out, et Not Used.
Exemple 1 :
Lorsque la sortie vidéo d'un appareil d'enregistrement
vidéo (par ex. un magnétoscope) ayant VIDEO 1
comme source d'entrée est connectée à VIDEO OUT 2
vous devez régler « Composite Video 2 » sur « Video 1
Rec Out ».
Exemple 2 :
Lorsque vous désirez brancher un poste TV sur VIDEO
OUT 3 pour le regarder dans la pièce principale A,
réglez « Composite Video 3 » sur « Monitor Out A ».
Lorsque aucun appareil n'est branché : Sélectionnez
« Not Used ».
Composite Video 4, S-Video 4
Les prises de sortie composite video (VIDEO OUT 4),
et S video (S VIDEO OUT 4) sont fixes sur Monitor Out
A. Vous ne pouvez pas changer ce réglage. Vous devez
brancher un poste TV et le projecteur utilisé dans la
pièce principale A sur VIDEO OUT 4 ou S VIDEO
OUT 4.
Réglages d'entrée
par défaut
Monitor Out B
Zone 2 Out
Zone 3 Out
Monitor Out A (fixe)
Video 1 Rec Out
Video 2 Rec Out
Video 3 Rec Out
Monitor Out A (fixe)
