Speaker/Output Setup—Suite

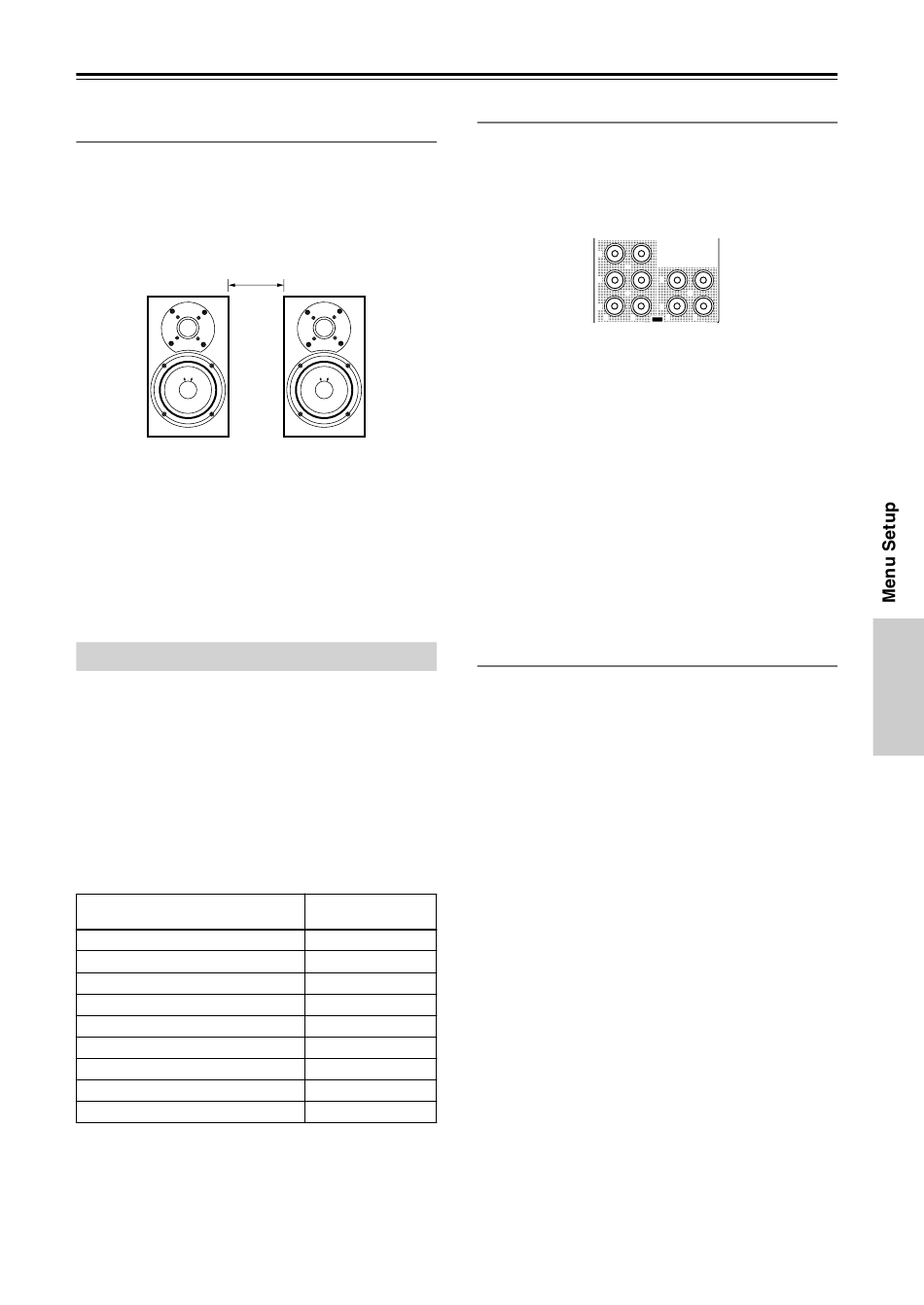

Distance Between Surr Back A SP/
Distance Between Surr Back B SP
Ces paramètres ne sont admis que si « Main 2ch » a été
sélectionné dans le sous-menu Speaker Configuration.
Placez deux enceintes surround arrière le plus près pos-
sible l'une de l'autre, mesurez la distance et réglez la
valeur (voir la figure). La technologie THX's ASA* per-
mettra d'obtenir les effets maximum.
0-1 ft (0-0.3 m)(par défaut) : Utilisez ce paramètre
quand la distance entre les enceintes est de 0-1 pied (0-
30 cm).
1-4 ft (0.3-1.2 m) : Utilisez ce paramètre quand la dis-
tance entre les enceintes est de 1-4 pieds (30 cm-1,2 m).
>4 ft (1.2 m) : Utilisez ce paramètre quand la distance
entre les enceintes est égale ou supérieure à 4 pieds (1,2
m).
*ASA : Advanced Speaker Array
Sous-menu Audio Output Assign
Ces paramètres associent les prises de sortie audio du
RDC-7.1 aux sources d'entrée (play) et varient fonction
des conditions de branchement.
Le RDC-7.1 est muni de prises de sortie analogiques
pour cinq lignes, et des prises de sortie numériques :
prises optiques (OPT) pour deux lignes, et prises
coaxiales (COAX) pour deux lignes. Le réglage des pri-
ses analogiques sur « Zone 2 Out » ou « Zone 3 Out »,
permet de spécifier aussi si la sortie doit être variable ou
fixe.
Les réglages par défauts sont les suivants :
Bornes
Analog 1 (AUDIO OUT 1)
Analog 2 (AUDIO OUT 2)
Analog 3 (AUDIO OUT 3)
Analog 4 (AUDIO OUT 4)
Analog 5 (AUDIO OUT 5)
Opt 1 Out (DIGITAL OUT OPTICAL 1)
Opt 2 Out (DIGITAL OUT OPTICAL 2)
Coax 1 Out (DIGITAL OUT COAXIAL 1) Video 1 Rec Out
Coax 2 Out (DIGITAL OUT COAXIAL 2) Zone 2 Out
Analog 1-5
Réglage des prises de sortie audio analogique de
« AUDIO OUT 1-5 ».
Vous pouvez choisir entre Tape 1 Rec Out, Tape 2 Rec
Out, Video 1 Rec Out, Video 2 Rec Out, Video 3 Rec
Out, Zone 2 Out, Zone 3 Out, et Not Used.
Exemple 1 :
Lorsque l'entrée (REC) d'un appareil d'enregistrement
audio (par ex. une platine a cassette) ayant TAPE 1
comme source d'entrée est connectée à AUDIO OUT 1,
réglez « Analog 1 » sur « Tape 1 Rec Out ».
Exemple 2 :
Lorsque l'entrée sonore d'un appareil d'enregistrement
vidéo (par ex. un magnétoscope) ayant VIDEO 1
comme source d'entrée est connectée à AUDIO OUT 2,
réglez « Analog 2 » sur « Video 1 Rec Out ».
Exemple 3 :
Lorsque l'amplificateur pour la Zone 2 est branché sur
AUDIO OUT 5, réglez « Analog 5 » sur « Zone 2
Out ».
Lorsque aucun appareil n'est branché : Sélectionnez
« Not Used ».
Zone 2 Out, Zone 3 Out
Cet élément s'affiche lorsque « Zone 2 Out » ou « Zone
3 Out » sont spécifiées pour Analog 1-5 ci-dessus. Le
réglage par défaut de « Zone 2 Out » est « Pre Out
(variable) » et de « Zone 3 Out » est « Line Out (fixe) ».
Pre Out (variable) : Sélectionnez ce paramètre lorsque
vous désirez régler la sortie d'un appareil branché sur
Zone 2 ou Zone 3 sur « variable ». Vous devez comman-
der le RDC-7.1 pour régler le volume des appareils
situés dans la Zone 2 ou dans la Zone 3.
Line Out (fixe) : Sélectionnez ce paramètre lorsque
vous désirez régler la sortie d'un appareil branché sur
Zone 2 ou Zone 3 sur « fixe ». Vous devez commander
Réglages d'entrée par
l'amplificateur branché sur la borne pour régler le
défaut
volume des appareils situés dans la Zone 2 ou dans la
Video 1 Rec Out
Zone 3.
Video 2 Rec Out
Video 3 Rec Out
Zone 2 Out
Zone 3 Out
Tape 1 Rec Out
Tape 2 Rec Out
AUDIO
1
2
4
3
5
R
L
R
L
OUT
95
