Utilisation d'un appareil externe avec borne 12V
Trigger
– Modèles américains et canadiens –
Vous pouvez mettre automatiquement sous tension les
appareils AV branchés sur le RDC-7.1 en utilisant le
signal de sortie de la borne 12V TRIGGER OUT du
RDC-7.1.
Branchement
Vous pouvez brancher jusqu'à cinq appareils sur la borne
12V TRIGGER Phoenix (Connecteur enfichable) (la
plus grande) et un appareil sur la borne 12V TRIGGER
OUT E (mini-jack).
Vous pouvez branchez tout appareil externe sur le
RDC-7.1 que l'appareil branché se trouve ou non dans la
pièce principale, dans Zone 2 ou Zone 3.
Pour le branchement d'appareils externes vous dis-
posez de cinq bornes dont le courant max. admis
pour le branchement de chacune est le suivant :
A : Jusqu'à 200 mA.
B, C et D : Jusqu'à 100 mA chacune.
E : Jusqu'à 100 mA de la valeur totale du courant des
deux bornes Phoenix et mini-jack.
Avant de brancher tout appareil externe, vérifiez que la
valeur du courant de la borne 12V TRIGGER de l'appa-
reil branché ne dépasse pas le courant max. de la borne
réceptrice indiquée ci-dessus.
En cas d'utilisation de la borne 12V TRIGGER Phoe-
nix (Connecteur enfichable) :

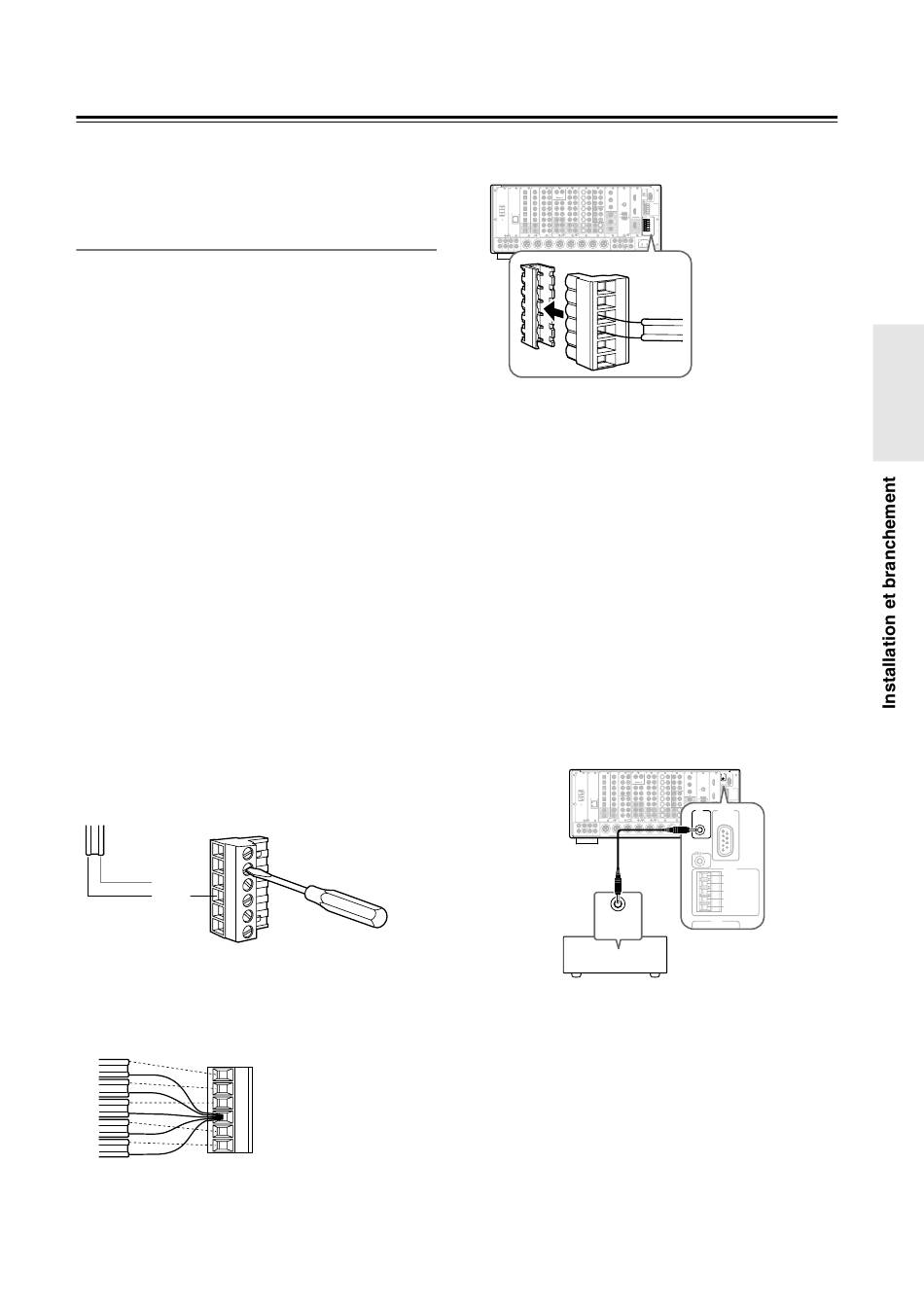

1. Desserrez les vis à l'aide d'un tournevis plat pour
ouvrir les obturateurs.
2. Branchez le conducteur GND (noir) sur la borne
GND puis fermez l'obturateur.
3. Branchez les conducteurs restant sur l'une des bor-
nes entre A et E et fermez l'obturateur.
Conducteur
A
B
C
GND
D
E
4. Lorsque vous brancher plus d'un appareil externe,
vous pouvez brancher ensemble tous les conducteurs
GND sur la borne GND.
Tournevis
plat
A
200mA MAX
100mA MAX
B
C
100mA MAX
GND
D
100mA MAX
E
TOTAL 100mA MAX
5. Branchez fermement la borne Phoenix sur la prise
12V TRIGGER OUT du RDC-7.1.
F
AUDIO IN
G
COMPONENT
J
K
A
B
C
DIGITAL IN
D
DIGITAL IN
E
MULTI
- CH
R
L
R
L
H
S VIDEO
VIDEO
I
VIDEO
L
OPTICAL
COAXIAL
FR
FL
IN 1
IN
IN
IN 1
IN 2
ANTENNA
12 V
RS 232
COMPONENT VIDEO
HDMI
TRIGGER
IN 4
OUT
1
1
PH
4
1
Y
Y
IN 1
E
SUB
C
2
2
5
2
P
B
GND
SR
SL
R
L
P
B
