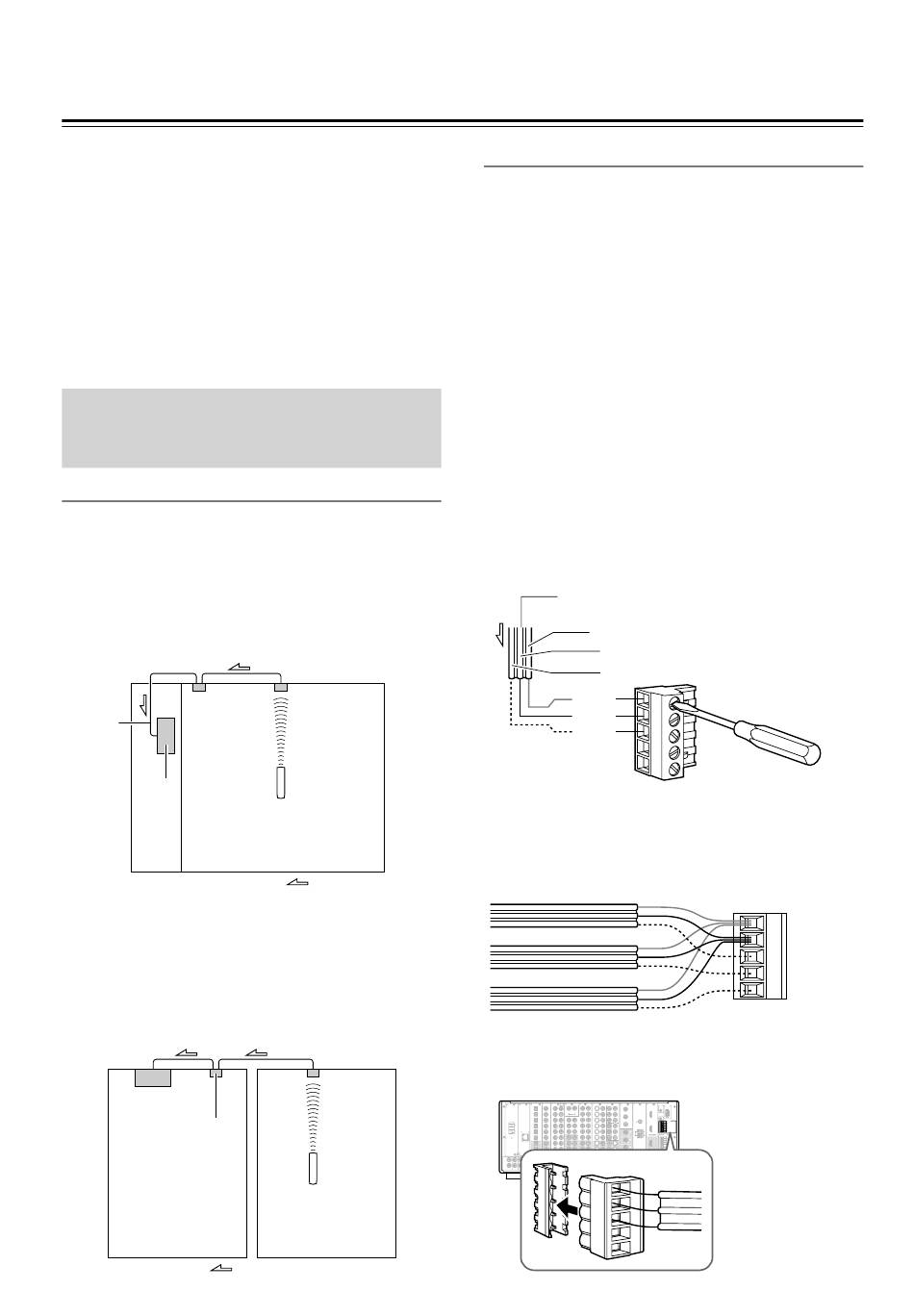

Branchement d'appareils n'étant pas atteints par les
signaux de la télécommande (IR IN)
canadiens –
Pour commander le RDC-7.1 au moyen de la
télécommande à partir d'un point éloigné, vous devez
vous procurer un kit multi-room (vendu séparément)
du type présenté ci-dessous :
• Kit Multiroom tels ceux fabriqués par Niles
®
tech
Pour contrôler le RDC-7.1 à partir d'un point éloigné
vous pouvez aussi utiliser les récepteurs RF commandés
par la télécommande. Pour utiliser les récepteurs RF
réglez le paramètre Format du Signal de Transmission
sur « RF » (Voir page 141 pour plus de détails).
Si le signal de la télécommande
n'atteint pas le capteur infrarouge du
RDC-7.1
Disposition efficace du capteur
Exemple pour la pièce principale
Si le RDC-7.1 est placé dans un meuble stéréo ou tout autre
meuble fermé dans lequel les rayons infrarouges de la
télécommande ne peuvent pénétrer, il sera impossible d'uti-
liser la télécommande. Dans ce cas, il est nécessaire d'ins-
taller un capteur infrarouge à l'extérieur du meuble pour
capter les rayons infrarouges de la télécommande.
Boîtier de
raccorde-
IR IN
ment
RDC-7.1
Dans le
meuble
fermé
Exemple pour la zone distante (Zone 2/Zone 3)
L'entrée IR IN vous permet de commander le RDC-7.1
depuis la zone distante (Zone 2/Zone 3) au moyen de la
télécommande, même si la zone distante est située à
l'opposé du bâtiment de la zone principale. Ci-dessous
figure le schéma de branchement pour la zone distante.
Vers IR IN
RDC-7.1
Boîtier de
raccorde-
ment
Pièce principale
46
Fr-
®
et Xan-
Récepteur IR
Télécommande
Pièce principale
: Sens du signal
Récepteur
IR
Télécommande
Pièce Zone 2/Zone 3
: Sens du signal
– Modèles américains et
Branchements efficaces du capteur
En cas de branchement d'un kit multiroom, utilisez la
borne de connexion IR Phoenix (la plus petite) (connec-
teur enfichable) livrée avec le RDC-7.1.
Branchez le câble plat entre le bloc de connexion et la
borne de connexion IR Phoenix.
1. Desserrez les vis à l'aide d'un tournevis plat pour
ouvrir les obturateurs.
2. Branchez le conducteur blanc sur la borne MAIN,
ZONE 2 ou ZONE 3 selon la pièce où le kit multi-
room sera utilisé, puis fermez l'obturateur.
3. Branchez le conducteur rouge sur la borne +12V
puis fermez l'obturateur. Si vous utilisez plusieurs
kit multiroom dans des pièces différentes telles que
MAIN et ZONE 2, branchez tous les conducteurs
rouges sur la borne +12V.
4. Branchez le conducteur noir sur la borne GND puis
fermez l'obturateur. Si vous utilisez plusieurs kit
multiroom dans des pièces différentes, branchez tous
les conducteurs noirs sur la borne GND.
Câble plat
Rouge
Noir
Blanc
+12V
GND
IN
Si les kits multiroom sont utilisés dans toutes les piè-
ces
De la pièce principale
Rouge
Blanc
ZONE 2
Rouge
Blanc
ZONE 3
Rouge
Blanc
5. Comme indiqué sur la figure ci-après, branchez fer-
mement la borne Phoenix sur la prise IR IN du
RDC-7.1.
A
B
C
DIGITAL IN
D
DIGITAL IN
E
MULTI
F
AUDIO IN
G
H
S VIDEO
VIDEO
I
COMPONENT
J
K
L
OPTICAL
COAXIAL
IN 1
- CH
R
L
R
L
IN
IN
IN 1
IN 2
VIDEO
FR
FL
COMPONENT VIDEO
ANTENNA
HDMI
IN 4
1
1
PH
4
1
Y
Y
IN 1
SUB
C
2
2
5
2
P
B
GND
R
L
B
P
SR
SL
"Net-Tune"
3
3
1
6
3
P
HDMI, the HDMI logo
is a trademark of
R
is a trademark
Onkyo Corporation.
FM
or registered
IN 3
75
trademarks of HDMI
SBR
SBL
OUT 1
Licensing LLC.
P
R
4
4
2
7
4
Y
IN 2
S400
FR
FL
OUT
ETHERNET
3
8
5
P
5
5
B
Y
(
Net-Tune
)
AM
AUDIO
SUB
C
1
9
6
6
6
P
R
The i.LINK logo is a
B
P
trademarks of Sony
SR
SL
Corporation, registered
in the U.S. and other
2
4
countries.
1
1
1
3
SBR
SBL
P
R
2
2
3
5
2
4
R
L
OUT
R
L
OUT
OUT
OUT
OUT
MULTI
S VIDEO
VIDEO
VIDEO
S VIDEO
- CH
IN 2
(
ASSIGNABLE
)
(
ASSIGNABLE
)
(
SINGLE
)
AC INLET
L
L
L
L
(
SINGLE
)
CENTER
CENTER
R
R
R
R
SUB
FRONT
WOOFER
SURR
SURR BACK
SUBWOOFER
SURR BACK R
SURR R
FRONT R
CENTER
FRONT L
SURR L
SURR BACK L
FRONT
SUB
WOOFER
SURR
SURR BACK
(
ASSIGNABLE
)
(
SINGLE
)
(
ASSIGNABLE
)
MODEL NO.
PRE OUT A
PRE OUT B
Tournevis
plat
+12V
GND
MAIN
ZONE 2
ZONE 3
12 V
RS 232
TRIGGER
OUT
E
IR IN
+
12 V DC PWR SUPPLY
20mA MAX.
GND
MAIN
ZONE 2
ZONE 3
12 V
TRIGGER OUT
A
200mA MAX.
B
100mA MAX.
C
100mA MAX.
GND
D
100mA MAX.
E
TOTAL
100mA MAX.
RDC- 7.1
Poussez le con-
necteur dans la
prise jusqu'à
entendre un petit
bruit sec.
