Branchement d'appareils n'étant pas atteints par
les signaux de la télécommande (IR IN/OUT)
– Autres que les modèles américains et canadiens –
Pour commander le RDC-7.1 au moyen de la
télécommande à partir d'un point éloigné, vous devez
vous procurer un kit multi-room (vendu séparément)
du type présenté ci-dessous :
• Kit Multiroom tels ceux fabriqués par Niles
®
tech
Pour contrôler le RDC-7.1 à partir d'un point éloigné
vous pouvez aussi utiliser les récepteurs RF commandés
par la télécommande. Pour utiliser les récepteurs RF
réglez le paramètre Format du Signal de Transmission
sur « RF » (Voir page 141 pour plus de détails).
Si le signal de la télécommande
n'atteint pas le capteur infrarouge du
RDC-7.1

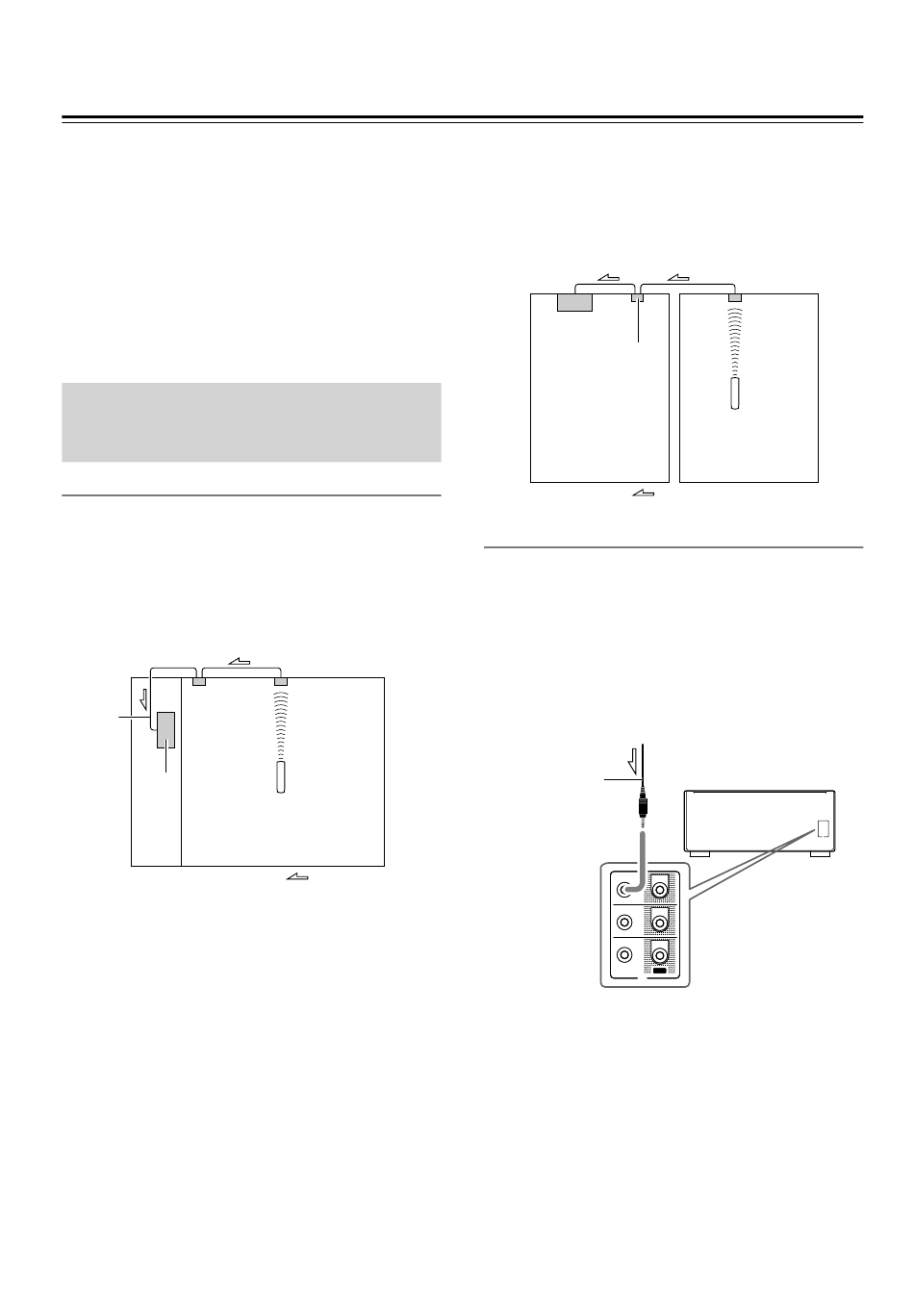

Disposition efficace du capteur
Exemple pour la pièce principale
Si le RDC-7.1 est placé dans un meuble stéréo ou tout autre
meuble fermé dans lequel les rayons infrarouges de la
télécommande ne peuvent pénétrer, il sera impossible d'uti-
liser la télécommande. Dans ce cas, il est nécessaire d'ins-
taller un capteur infrarouge à l'extérieur du meuble pour
capter les rayons infrarouges de la télécommande.
Boîtier de
raccorde-
IR IN
ment
RDC-7.1
Dans le
meuble
fermé
48
Fr-
®
et Xan-
Récepteur IR
Télécommande
Pièce principale
: Sens du signal
Exemple pour la zone distante (Zone 2/Zone 3)
L'entrée IR IN vous permet de commander le RDC-7.1
depuis la zone distante (Zone 2/Zone 3) au moyen de la
télécommande, même si la zone distante est située à
l'opposé du bâtiment de la zone principale. Ci-dessous
figure le schéma de branchement pour la zone distante.
Vers IR IN
RDC-7.1
Boîtier de
raccorde-
ment
Pièce principale
Branchements du capteur
Quand vous placez le récepteur IR dans la pièce princi-
pale, branchez le câble du boîtier de raccordement sur la
borne IR IN MAIN. Quand vous placez le récepteur IR
dans une zone distante, branchez le câble du boîtier de
raccordement sur la borne ZONE 2 ou ZONE 3.
Effectuez le branchement comme indiqué ci-après. Ne
branchez pas d'appareil sur la prise d'alimentation tant
que tous les branchements n'ont pas été effectués.
depuis bloc de branchement
Câble à
mini-fiche
MAIN
MAIN
ZONE 2
ZONE 2
ZONE 3
ZONE 3
IN
IN
OUT
OUT
IR
IR
Récepteur
IR
Télécommande
Pièce Zone 2/Zone 3
: Sens du signal
RDC-7.1
