Branchement de composants AV—Suite
Branchement au moyen de la borne i.LINK (AUDIO) ( ) (Autres que le modèle
chinois)
Qu'est-ce que i.LINK ?
i.LINK est une appellation d'IEEE1394, qui est le standard d'interface numérique défini par le « Institute of Electrical
and Electronics Engineers » (IEEE).
Le branchement d'appareils compatibles i.LINK (AUDIO) permet le transfert à grande vitesse de données telles que le
son numérique entre les appareils reliés entre eux, et permet de les commander.
Qu'est-ce que i.LINK (AUDIO) ?
Le RDC-7.1 est compatible avec « i.LINK (AUDIO) » du format de transfert i.LINK. De même, les autres appareils que
vous souhaitez connecter au RDC-7.1 doivent eux aussi être compatibles avec « i.LINK (AUDIO) ». Le RDC-7.1 ne
prend pas en charge d'autres formats de transfert i.LINK tels que « MPEG-2 TS » utilisé pour les diffusions numériques
BS ou « DV » utilisé pour les graveurs de DVD, la vidéo numérique, etc. Le RDC-7.1 branché à d'autres appareils
compatibles i.LINK(AUDIO) via un câble i.LINK vous permet de transférer un son numérique multicanaux comme les
DVD audio et les SACD (le signal vidéo n'est pas pris en charge).
Même lorsque plusieurs appareils sont branchés les uns aux autres, il est possible d'effectuer le transfert de données et
de commander les appareils cibles par l'intermédiaire d'un autre appareil.
Les interfaces IEEE du RDC-7.1 sont conçues en conformité avec les normes indiquées ci-après.
1. Norme IEEE 1394a-2000, Norme pour un bus série haute performance
2. Train de bits IEC60958, DVD audio, et SACD dans les couches d'adaptation de séquence AM824 du protocole de
transfert de données audio et de musique 2.0
Système de protection des droits de reproduction
Le RDC-7.1 prend en charge le système DTCP (Digital Transmission Contents Protection). Le système DTCP utilise
la technologie de cryptage et d'authentification des données pendant le transfert de données entre les appareils numéri-
ques connectés par i.LINK afin de protéger les droits d'auteur du contenu contre toute reproduction illégale. Pour qu'il
soit possible de lire des DVD audio et autres, le DTCP doit également être pris en charge par les autres appareils
connectés au RDC-7.1.

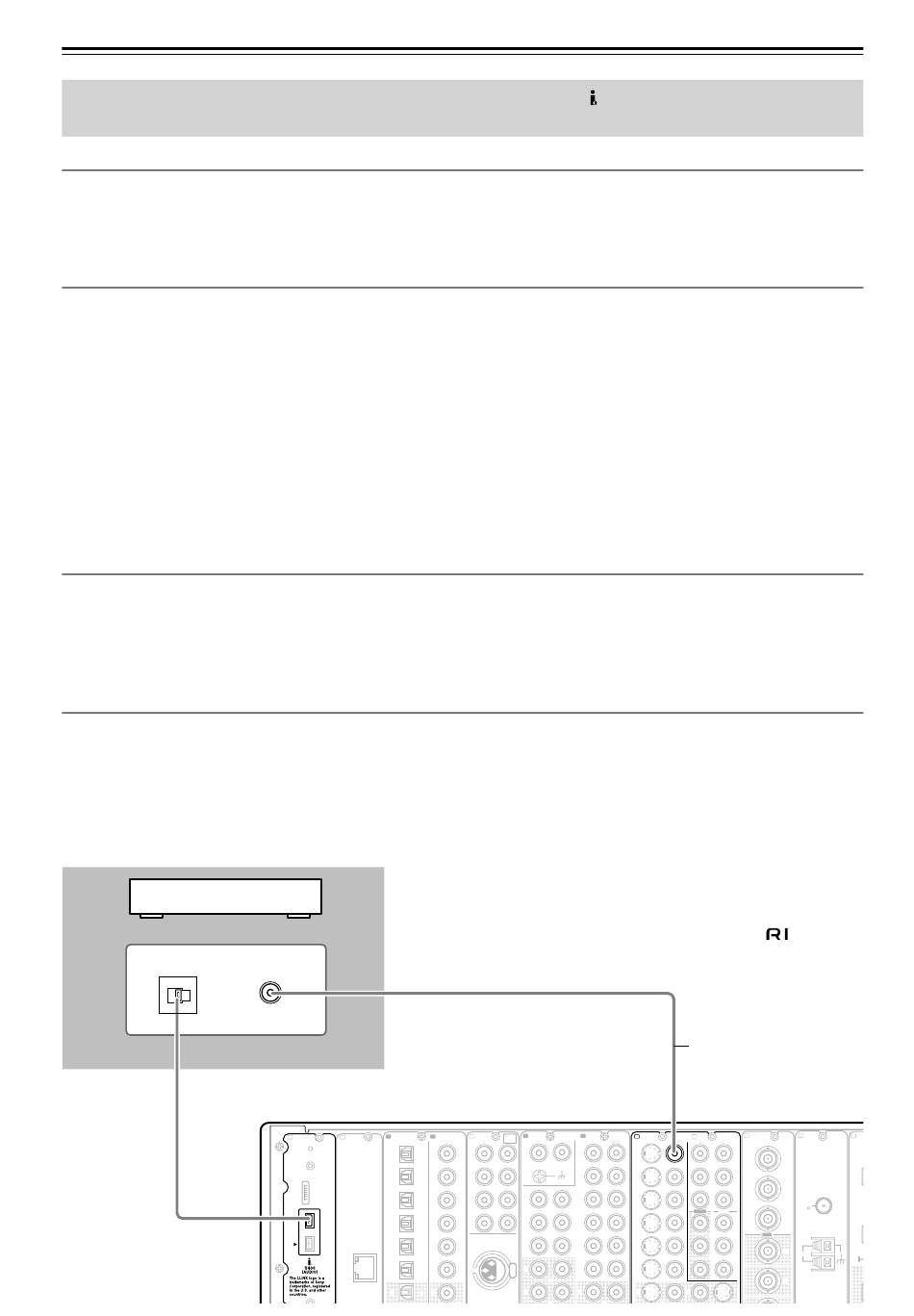

Comment réaliser une connexion via l'interface i.LINK (AUDIO) ?
Utilisez le câble S400 i.LINK à 4 broches pour relier la borne i.LINK (AUDIO) du RDC-7.1 à la borne i.LINK
(AUDIO) de l'appareil compatible i.LINK (AUDIO).
• En cas d'utilisation de la connexion i.LINK, vous devez configurer les paramètres d'attribution d'entrée audio de la
section « i.LINK » du sous-menu Audio Assign (il peut être nécessaire d'effectuer des réglages de sortie audio pour
certains appareils connectés par i.LINK).
• Le RDC-7.1 prend en charge uniquement la transmission du signal audio via l'interface i.LINK (AUDIO). Si vous
raccordez des appareils vidéo, vous devez effectuer un branchement utilisant d'autres bornes pour le signal vidéo.
40
Fr-
Remarque :
Si un autre produit IntegraRESEARCH est branché sur le RDC-7.1
via i.LINK, le système peut fonctionner par l'intermédiaire d'un
câble i.LINK. Dans ce cas, débranchez la connexion
entraîner des erreurs.
VIDEO OUT
A
B
C
DIGITAL IN
OPTICAL
1
2
"Net-Tune"
3
is a trademark of
Onkyo Corporation.
4
ETHERNET
5
(
Net-Tune
)
6
1
E
MULTI
F
AUDIO IN
G
D
DIGITAL IN
- CH
R
L
R
COAXIAL
IN 1
FR
FL
PH
4
1
SUB
C
5
2
GND
R
L
SR
SL
1
6
3
SBR
SBL
4
2
7
5
3
8
6
1
9
1
2
4
DIGITAL IN
DIGITAL IN
Outre le branchement
audio i.LINK, n'oubliez
pas de brancher les
bornes des images
(VIDEO et/ou S VIDEO)
COMPONENT
H
S VIDEO
VIDEO
I
J
VIDEO
L
IN
IN
IN 1
IN 2
COMPONENT VIDEO
IN
(
HD/BNC
)
1
Y
Y
2
P
B
P
B
3
P
R
OUT 1
IN 3
P
R
4
Y
OUT
5
P
B
Y
6
P
R
P
B
1
3
, qui peut
K
L
ANTENNA
HDMI
is a tr
FM
or reg
75
trade
Licen
AM
